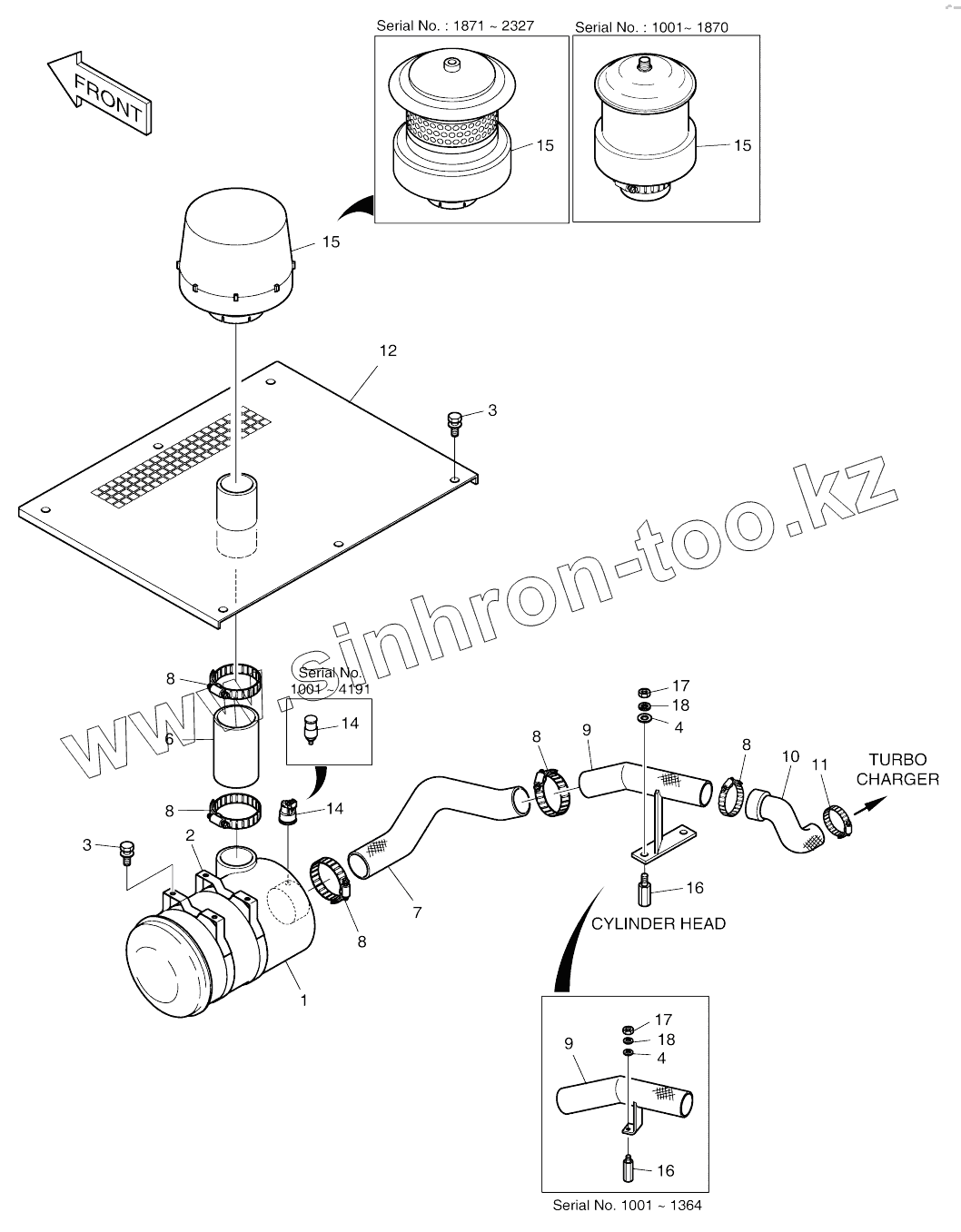

Каталог запасных частей к технике: Doosan SOLAR 210W-V. AIR CLEANER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
4
4
4
6
7
8
8
8
8
8
9
9
9
9
10
11
12
12
12
14
14
14
14
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
15
16
16
16
16
16
16
17
17
17
17
18
18
18
18
Позиция на иллюстрации Заводской номер детали Название детали
400414-00406 400414-00406 Cleaner assy, air
204-00058B 204-00058B Air cleaner assy
1 2204-9039A AIR CLEANER
2 2124-1593A BAND;AIR CLEANER
3 2120-2196D2 BOLT;SET M10X1.5X25
4 S5010613 WASHER;PLAIN
4 S5010613 WASHER;PLAIN
6 2185-1724 Hose, air
7 2185-1778 Hose, air
8 S8470138 Clamp, hose
9 182-00121 Pipe, air
9 193-00911 Pipe, air
10 2185-1671A Hose, air
11 S8470095 CLAMP;HOSE
12 2627-1723 Cover
12 2627-1723B Cover
12 2627-1723A Cover
14 170-00004 INDICATOR
14 800217-00100 Indicator, dust
15 2204-9032A Pre-cleaner
15 2204-9032 Pre-cleaner
15 K1017883 Pre-cleaner
15 K1043471 Pre cleaner
16 2120-2165 BOLT
16 2120-2165 BOLT
17 S4012633 NUT M10X1.5
17 S4012633 NUT M10X1.5
18 S5102603 WASHER;SPRING M10
18 S5102603 WASHER;SPRING M10
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
