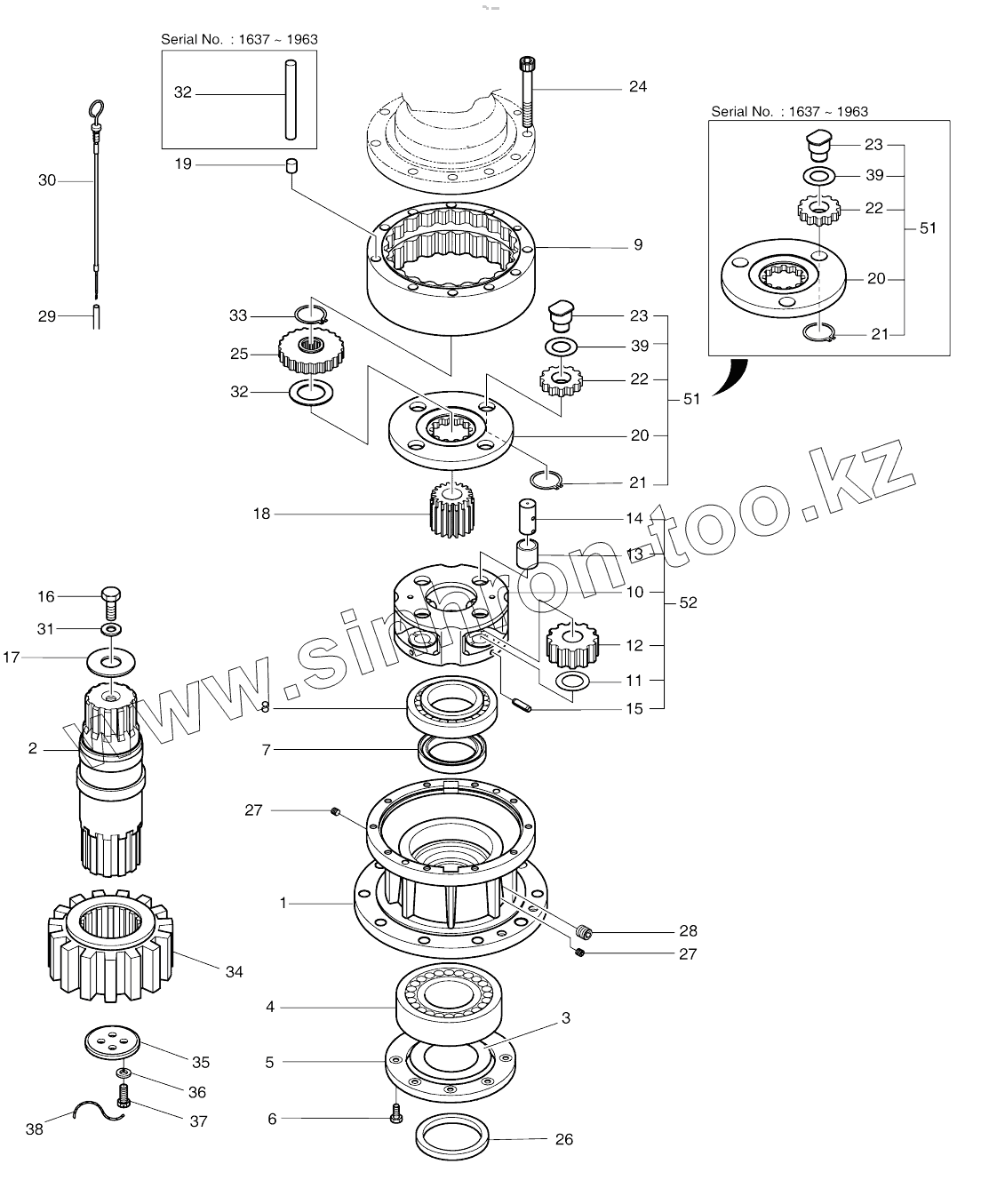

Каталог запасных частей к технике: Doosan SOLAR 180W-V. SWING REDUCTION GEAR (1637-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
130426-00012
130426-00012
130426-00012
K1027956
K1027956
K1027956
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
21
21
21
22
22
22
22
23
23
23
23
24
24
25
25
26
27
27
28
29
30
31
31
32
32
32
32
33
34
35
36
37
38
39
39
39
39
51
51
51
51
51
51
52
Позиция на иллюстрации Заводской номер детали Название детали
130426-00012 130426-00012 GEAR ASSY,REDUCTION
K1027956 K1027956 REDUCTION GEAR
1 2423-1496G CASING
2 105-00001A SHAFT;DRIVE
3 2412-1040 PLATE
4 2109-9033 BEARING;ROLLER
5 2891-1421B PLATE;COVER
6 120-00144 BOLT
7 2180-1254 SEAL;OIL
8 109-00174 Bearing, roller
9 2104-1013A GEAR;RING
9 130422-00001A Gear, ring
10 230-00061 Carrier no.2
11 2114-1901A WASHER;THRUST NO.2
12 104-00050 Gear, planet no.2
13 110-00219 Bush no.2
14 123-00437A Pin no.2
15 S5741341 PIN;SPRING
16 S0121061 BOLT
17 114-00548 Washer, thrust no.3
18 104-00048 Gear, sun no.2
19 2705-1030 PIN;KNOCK
20 230-00060A Carrier no.1
20 100502-00001 Carrier no.1
21 S6500380 RING;SNAP
21 S6500380 RING;SNAP
22 130424-00001 Gear, planet no.1
22 104-00049A Gear, planet no.1
23 123-00435A Pin assy no.1
23 120501-00009 Pin assy, no1
24 S2217471 BOLT;SOCKET
24 120107-00002 Bolt, hex socket
25 104-00047A Gear, sun no.1
25 130425-00001 Gear, sun, no1
26 2114-1914A SPACER
27 2181-1116D2 PLUG
28 2181-1116D4 PLUG
29 2140-1406 PIPE;LEVEL GAUGE
30 2119-1065 GAUGE;LEVEL
31 120811-00001 Washer, double tab
31 S5231090 WASHER;DOUBLE TAB
32 140-01374A Pipe
32 120816-00001 Washer, thrust
33 S6500450 RING;SNAP
34 404-00018A PINION
35 2403-4001A COVER
36 S5102901 WASHER;SPRING
37 2120-1363 BOLT
38 2126-9001 WIRE
39 114-00527 Washer, thrust no.1
39 114-00527 Washer, thrust no.1
51 K9006810 Carrier no1 assy
51 100502-00022 Carrier assy, no.1
52 K9006811 Carrier no2 assy
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
