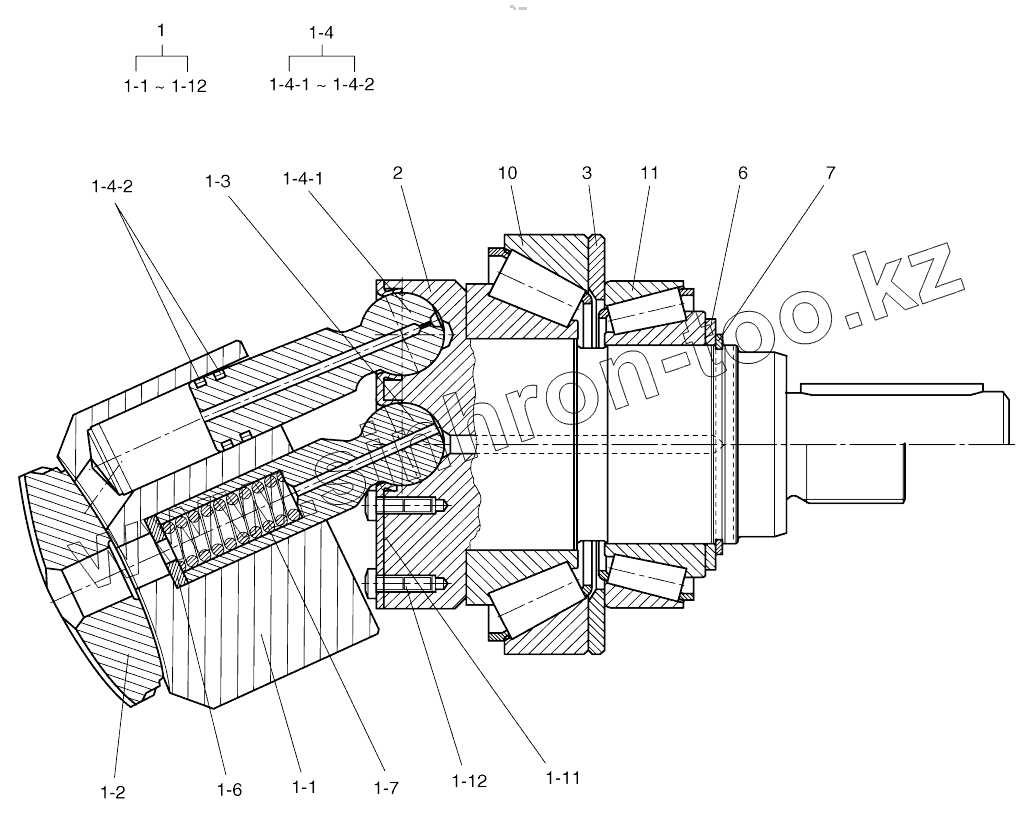

Каталог запасных частей к технике: Doosan SOLAR 180W-V. ROTARY GROUP-TRAVEL MOTOR

Тип техники

Марка

Модель

Схема

1

1-1

1-1

1-2

1-3

1-4

1-4-1

1-4-1

1-4-2

1-4-2

1-6

1-6

1-6

1-6

1-6

1-6

1-7

1-11

1-12

1-12

2

3

6

6

6

6

6

6

6

6

6

7

10

11

Позиция на иллюстрации	Заводской номер детали		Название детали
09603784	09603784		Rotary group
1	09603785		Rotary
1-1	09430794		Cylinder
1-2	09921790		Lens, control
1-3	09921576		Pin, center
1-4	02021905		Pisont with piston rings
1-4-1	09430790		Piston
1-4-2	09831897		Ring, steel sealing
1-6	09921577		Shim, adjustment
1-6	09921578		Shim, adjuctment
1-6	09921579		Shim, adjuctment
1-6	09921580		Shim, adjuctment
1-6	09921581		Shim, adjuctment
1-6	09921582		Shim, adjuctment
1-7	09921583		Spring, pressure
1-11	09062969		Plate, retaining
1-12	09831108		Screw, pan head
2	09921597		Shaft, drive
3	09651524		Shim
6	09650815		Plate, back up
6	09921589		Plate, back-up
6	09921590		Plate, back-up
6	09921591		Plate, back-up
6	09921592		Plate, back-up
6	09921593		Plate, back-up
6	09921594		Plate, back-up
6	09921595		Plate, back-up
6	09921596		Plate, back-up
7	09083369		Ring, retaining
10	09154687		Bearing, tapered-roller
11	09154688		Bearing, tapered-roller

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
