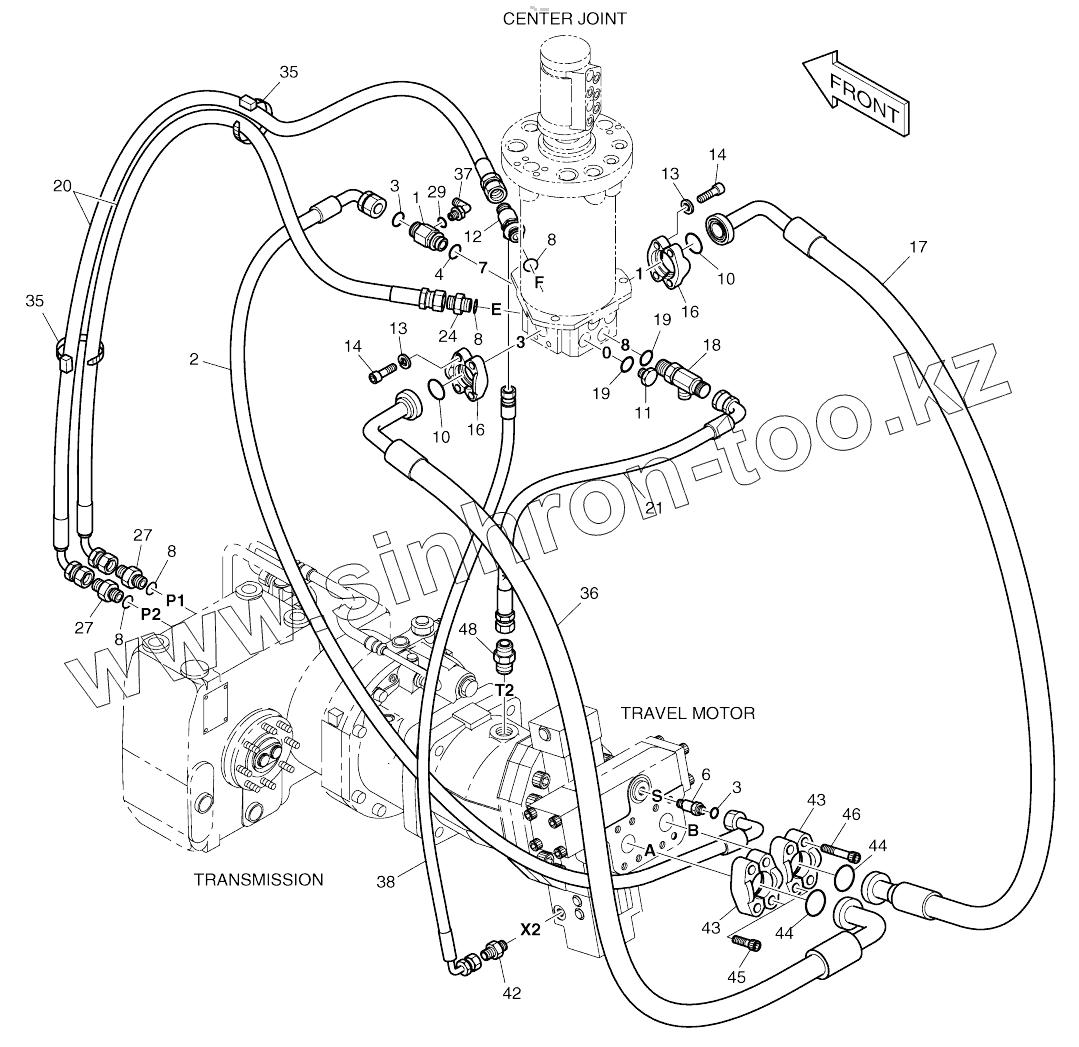

Каталог запасных частей к технике: Doosan SOLAR 180W-V. PROPELLING PIPING (1631-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
4
6
8
8
8
8
10
10
11
12
13
13
14
14
16
16
17
18
19
19
20
21
24
27
27
29
35
35
36
37
38
42
43
43
44
44
45
46
48
Позиция на иллюстрации Заводской номер детали Название детали
420212-11468 420212-11468 PIPING, PROPELLING
400-01250A 400-01250A PROPELLING PIPING
1 181-00139 Tee
2 DS2023316 HOSE
3 S8030161 O-RING
4 S8000231 O-RING
6 DS2495003 Adapter
8 DS2851075 O-ring
10 2180-1026D19 O-RING
11 2181-1950D7 PLUG PF1/2
12 2181-1951D6 TEE
13 S5110703 Washer
14 S2215466 BOLT;SOCKET
16 2181-9081 FLANGE;SPLIT
17 DS2040600 HOSE
18 2181-1951D13 Tee
19 S8000181 O-RING
20 2184-1036D291 HOSE
21 2184-1036D43 HOSE PF1/2-550L
24 2181-1126D7 ADAPTER PFO3/8-PF3/8
27 2181-1126D56 Adapter
29 S8000111 O-RING
35 2124-1084D3 Clip, band
36 DS2045461 HOSE
37 2181-1702D4 ELBOW
38 2184-1046D63 HOSE PF1/4-500L
42 DS2479002 Adapter
43 2181-9086 Flange
44 2180-1026D23 O-ring
45 S2218566 Bolt
46 S2220266 Bolt, socket
48 DS2479005 Adapter
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
