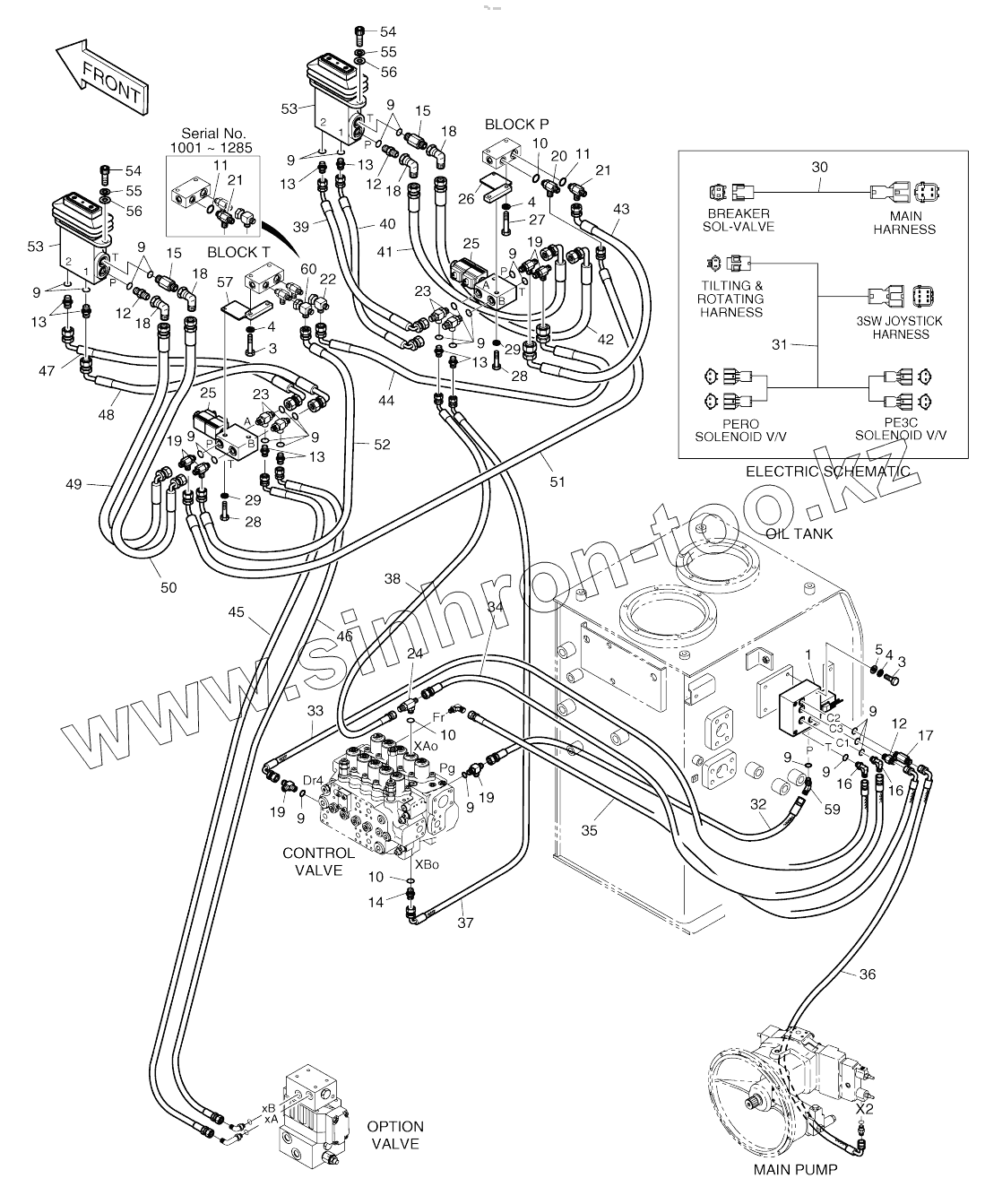

Каталог запасных частей к технике: Doosan SOLAR 180W-V. PILOT PIPING-PE3C AND PERO
K1004144F1A
K1004144F1
1
3
3
4
4
4
5
9
9
9
9
9
9
9
9
9
9
9
9
9
10
10
10
11
11
11
11
12
12
12
13
13
13
13
13
14
15
15
16
16
17
18
18
18
18
19
19
19
19
20
21
21
21
21
22
23
23
24
25
25
26
27
28
28
29
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
45
45
46
46
47
48
49
50
51
52
53
53
54
54
55
55
56
56
57
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| K1004144F1A | K1004144F1A | PILOT PIPING-PE3C/PERO | |
| K1004144F1 | K1004144F1 | PILOT PIPING-PE3C/PERO | |
| 1 | 420-00340B | VALVE;PACKAGE | |
| 3 | S0558953 | BOLT M10X1.5X70 | |
| 4 | S5102603 | WASHER;SPRING M10 | |
| 5 | S5010613 | WASHER;PLAIN | |
| 9 | S8000111 | O-RING | |
| 10 | S8000141 | O-RING | |
| 11 | S8000181 | O-RING | |
| 11 | S8000181 | O-RING | |
| 12 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | |
| 13 | 2181-1126D39 | Adapter | |
| 14 | 2181-1126D7 | ADAPTER PFO3/8-PF3/8 | |
| 15 | 2181-1126D34 | ADAPTER PFO1/4-PF1/4 | |
| 16 | 2181-1702D4 | ELBOW | |
| 17 | 2181-1126D34 | ADAPTER PFO1/4-PF1/4 | |
| 18 | 181-00709 | Elbow | |
| 19 | 2181-1951D1 | TEE PFO1/4-2PF1/4 | |
| 20 | 2181-1951D6 | TEE | |
| 21 | 2181-1951D19 | TEE PFO1/2XPF1/2XPF1/4 | |
| 21 | 2181-1951D19 | TEE PFO1/2XPF1/2XPF1/4 | |
| 22 | 181-00673D3 | TEE;UNION | |
| 23 | K1002694 | Tee, shuttle | |
| 24 | K1004103 | Tee, shuttle | |
| 25 | K1002677 | Valve, solenoid | |
| 26 | K1004104 | Bracket | |
| 27 | S0559066 | BOLT | |
| 28 | S0556266 | Bolt | |
| 29 | S5102503 | WASHER;SPRING | |
| 30 | 530-00330 | Harness, breaker | |
| 31 | K1000408 | Harness | |
| 32 | 2184-1045D200 | HOSE | |
| 33 | 2184-1046D61 | HOSE PF1/4-1750L | |
| 34 | DS2053124 | HOSE | |
| 35 | 2184-1046D108 | HOSE PF1/4-1300L | |
| 36 | 2184-1061D277 | HOSE PF1/4-1200L | |
| 37 | DS2055277 | Hose | |
| 37 | DS2055599 | HOSE | |
| 38 | DS2055604 | Hose | |
| 38 | DS2055277 | Hose | |
| 39 | DS2059482 | Hose | |
| 40 | DS2059482 | Hose | |
| 41 | DS2055586 | Hose | |
| 42 | DS2055586 | Hose | |
| 43 | DS2059483 | Hose | |
| 44 | DS2059484 | Hose | |
| 45 | DS2055266 | HOSE | |
| 45 | DS2055276 | Hose | |
| 46 | DS2055276 | Hose | |
| 46 | DS2055266 | HOSE | |
| 47 | DS2059485 | Hose | |
| 48 | DS2059485 | Hose | |
| 49 | DS2055592 | Hose | |
| 50 | DS2055592 | Hose | |
| 51 | DS2059486 | Hose | |
| 52 | DS2059487 | Hose | |
| 53 | 420-00347 | VALVE;PEDAL | |
| 54 | S2212266 | BOLT;SOCKET M10X1.5X30 | |
| 55 | S5110601 | WASHER;SPRING | |
| 56 | S5010613 | WASHER;PLAIN | |
| 57 | K1004284 | Bracket | |
| 59 | 2181-2419D1 | Elbow | |
| 60 | 181-00673D2 | TEE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
