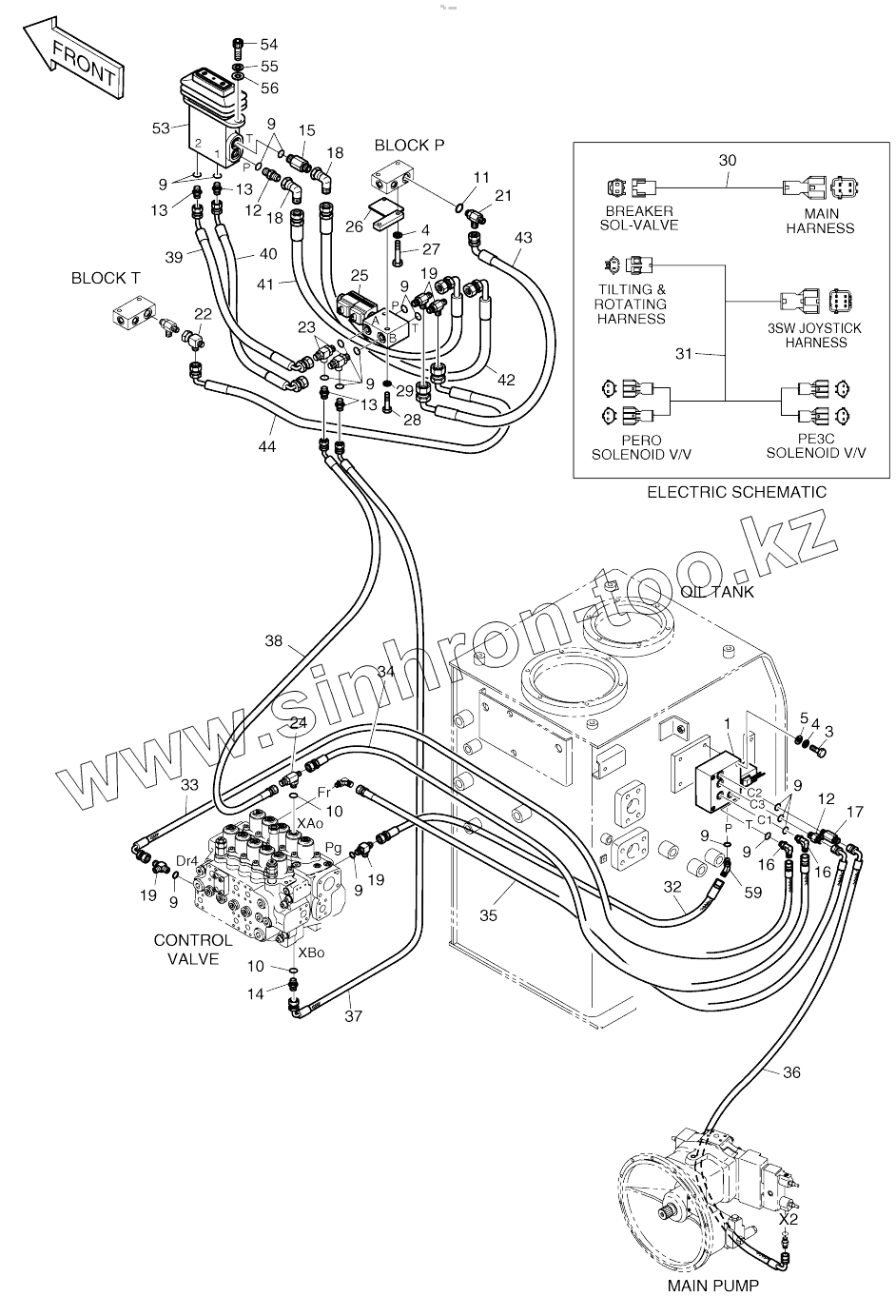

Каталог запасных частей к технике: Doosan SOLAR 180W-V. PILOT PIPING-PE3C

Тип техники

Марка

Модель

Схема

1

3

4

4

5

9

9

9

9

9

9

9

9

9

10

10

11

12

12

13

13

13

14

15

16

16

17

18

18

19

19

19

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

37

38

38

39

40

41

42

43

44

53

54

55

56

59

Позиция на иллюстрации	Заводской номер детали		Название детали
K1004144F2A	K1004144F2A		PILOT PIPING-PE3C/PERO
K1004144F2	K1004144F2		PILOT PIPING-PE3C/PERO
1	420-00340B		VALVE;PACKAGE
3	S0558953		BOLT M10X1.5X70
4	S5102603		WASHER;SPRING M10
5	S5010613		WASHER;PLAIN
9	S8000111		O-RING
10	S8000141		O-RING
11	S8000181		O-RING
12	2181-1126D14		ADAPTER;S PFO-PF1/4
13	2181-1126D39		Adapter
14	2181-1126D7		ADAPTER PFO3/8-PF3/8
15	2181-1126D34		ADAPTER PFO1/4-PF1/4
16	2181-1702D4		ELBOW
17	2181-1126D34		ADAPTER PFO1/4-PF1/4
18	181-00709		Elbow
19	2181-1951D1		TEE PFO1/4-2PF1/4
21	2181-1951D19		TEE PFO1/2XPF1/2XPF1/4
22	181-00673D3		TEE;UNION
23	K1002694		Tee, shuttle
24	K1004103		Tee, shuttle
25	K1002677		Valve, solenoid
26	K1004104		Bracket
27	S0559066		BOLT
28	S0556266		Bolt
29	S5102503		WASHER;SPRING
30	530-00330		Harness, breaker
31	K1000408		Harness
32	2184-1045D200		HOSE
33	2184-1046D61		HOSE PF1/4-1750L
34	DS2053124		HOSE
35	2184-1046D108		HOSE PF1/4-1300L
36	2184-1061D277		HOSE PF1/4-1200L
37	DS2055277		Hose
37	DS2055599		HOSE
38	DS2055277		Hose
38	DS2055604		Hose
39	DS2059482		Hose
40	DS2059482		Hose
41	DS2055586		Hose
42	DS2055586		Hose
43	DS2059483		Hose
44	DS2059484		Hose
53	420-00347		VALVE;PEDAL
54	S2212266		BOLT;SOCKET M10X1.5X30
55	S5110601		WASHER;SPRING
56	S5010613		WASHER;PLAIN
59	2181-2419D1		Elbow

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
