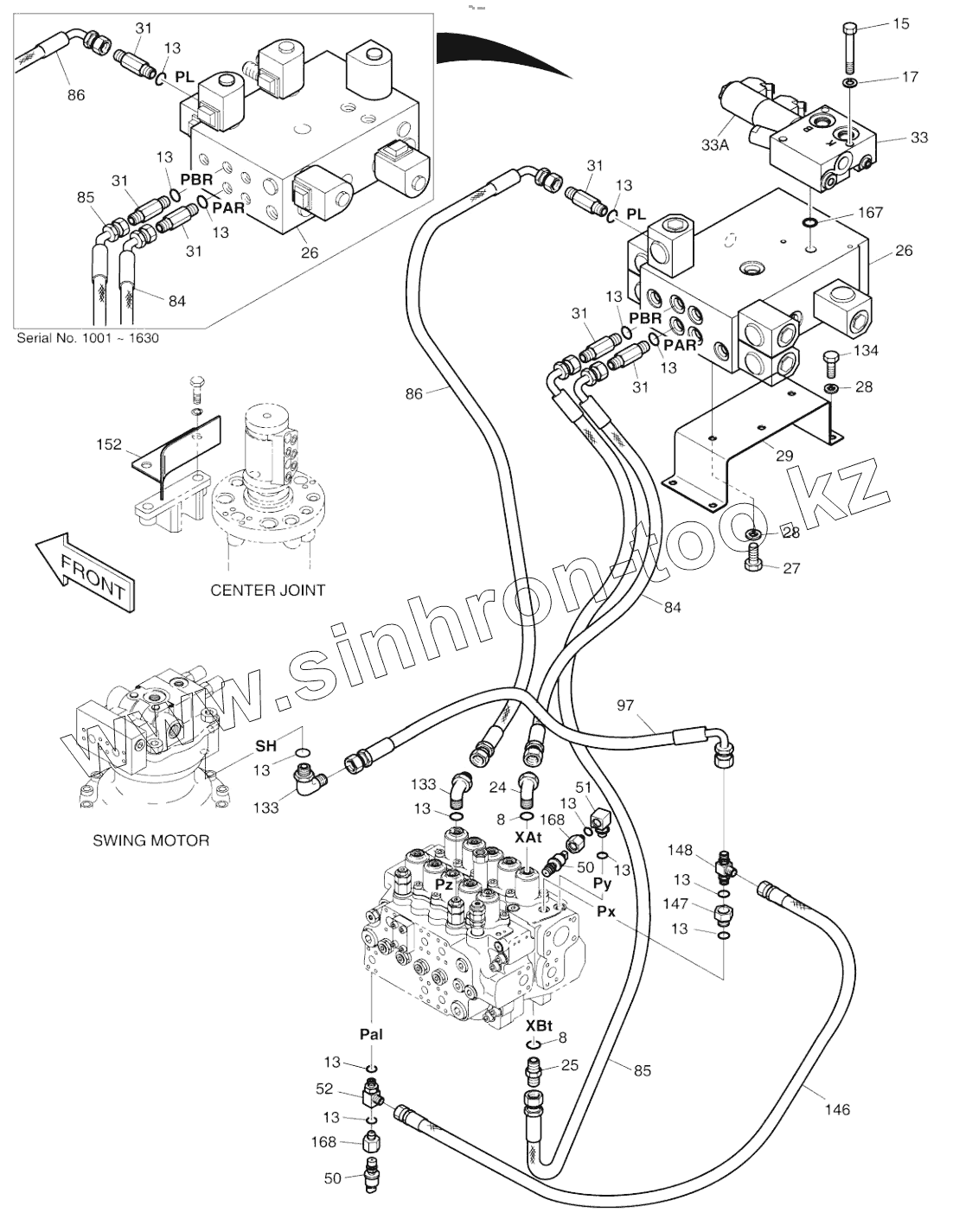

Каталог запасных частей к технике: Doosan SOLAR 180W-V. PILOT PIPING (9)

Тип техники

Марка

Модель

Схема

8

8

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

15

17

24

25

26

26

26

26

26

26

27

28

28

29

31

31

31

31

31

31

33

33A

50

50

51

52

84

84

85

85

86

86

97

133

133

134

146

147

148

152

167

168

168

168

168

Позиция на иллюстрации	Заводской номер детали		Название детали
400-01224E	400-01224E		PILOT PIPING
420212-04712	420212-04712		PIPING,PILOT
420212-04712A	420212-04712A		PIPING,PILOT
420212-04712B	420212-04712B		PIPING,PILOT
8	S8000141		O-RING
13	S8000111		O-RING
13	S8000111		O-RING
15	S0556466		Bolt
17	S5102503		WASHER;SPRING
24	2181-1702D10		ELBOW
25	2181-1126D36		ADAPTER PFO3/8-PF1/4
26	2420-9324E		Valve, pilot and t/m supply
26	2420-9324G		Valve, pilot and t/m supply
26	K1025038A		Valve, pilot and t/m supply
27	S0511853		BOLT M10X1.5X20
28	S5102603		WASHER;SPRING M10
29	2197-2562		BRACKET
31	2181-1126D34		ADAPTER PFO1/4-PF1/4
33	421-00021A		Valve, t/m control
33A	300715-00110		Coil, t/m control v/v
50	2549-9112		SWITCH;PRESSURE
51	2181-2295D4		ELBOW PFO1/4-PF1/4
52	2181-2636		Tee
84	2184-1060D118		Hose
85	2184-1060D2		Hose
86	2184-1046D188		Hose
97	2184-1046D83		HOSE PF1/4-830L
133	2181-1702D4		ELBOW
134	S0512053		BOLT M10X1.5X25
146	2184-1045D89		HOSE
147	2181-2337D1		Reducer
148	2181-1951D1		TEE PFO1/4-2PF1/4
152	195-01991A		BRACKET
167	K1041294		O-ring
168	430223-00011		Reducer
168	430223-00011A		Reducer
