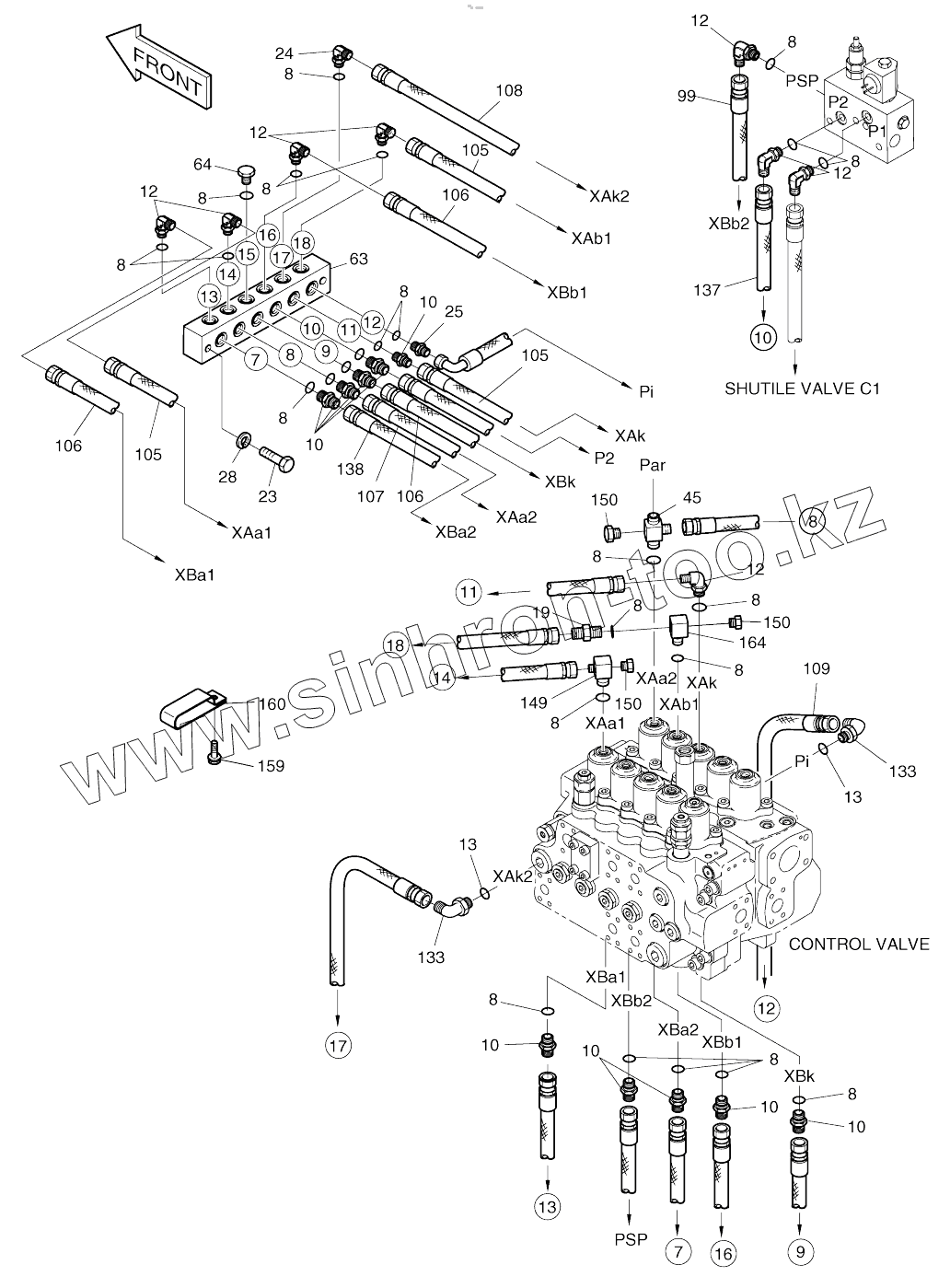

Каталог запасных частей к технике: Doosan SOLAR 180W-V. PILOT PIPING (7)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
8
10
10
10
10
10
10
12
12
12
12
12
13
13
19
23
24
25
28
45
63
64
99
105
105
105
106
106
106
107
108
109
133
133
137
138
149
150
150
150
159
160
164
Позиция на иллюстрации Заводской номер детали Название детали
420212-04712A 420212-04712A PIPING,PILOT
420212-04712B 420212-04712B PIPING,PILOT
400-01224 400-01224 PILOT PIPING
8 S8000141 O-RING
10 2181-1126D7 ADAPTER PFO3/8-PF3/8
12 2181-1702D5 ELBOW PF3/8-PF3/8
13 S8000111 O-RING
19 181-00144D4 ADAPTER;ORIFICE
23 S0512953 BOLT M10X1.5X65
24 2181-1702D10 ELBOW
25 2181-1126D36 ADAPTER PFO3/8-PF1/4
28 S5102603 WASHER;SPRING M10
45 DS2462002 Tee
63 2423-1550 Block
64 2181-1950D2 PLUG PFO1/2
99 2184-1045D250 HOSE
105 2184-1045D214 Hose
106 2184-1045D215 Hose
107 DS2053749 Hose
108 2184-1045D152 HOSE PF1/4-2000L
109 2184-1046D146 Hose
133 2181-1702D4 ELBOW
137 2184-1026D222 HOSE
138 2184-1045D238 Hose
149 2181-2590D2 Adapter
150 2181-2047 PLUG
159 120-00276 BOLT M8X1.25X12
160 124-00208D8 Clip
164 DS2459002 ELBOW PFO3/8-PFO3/8
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
