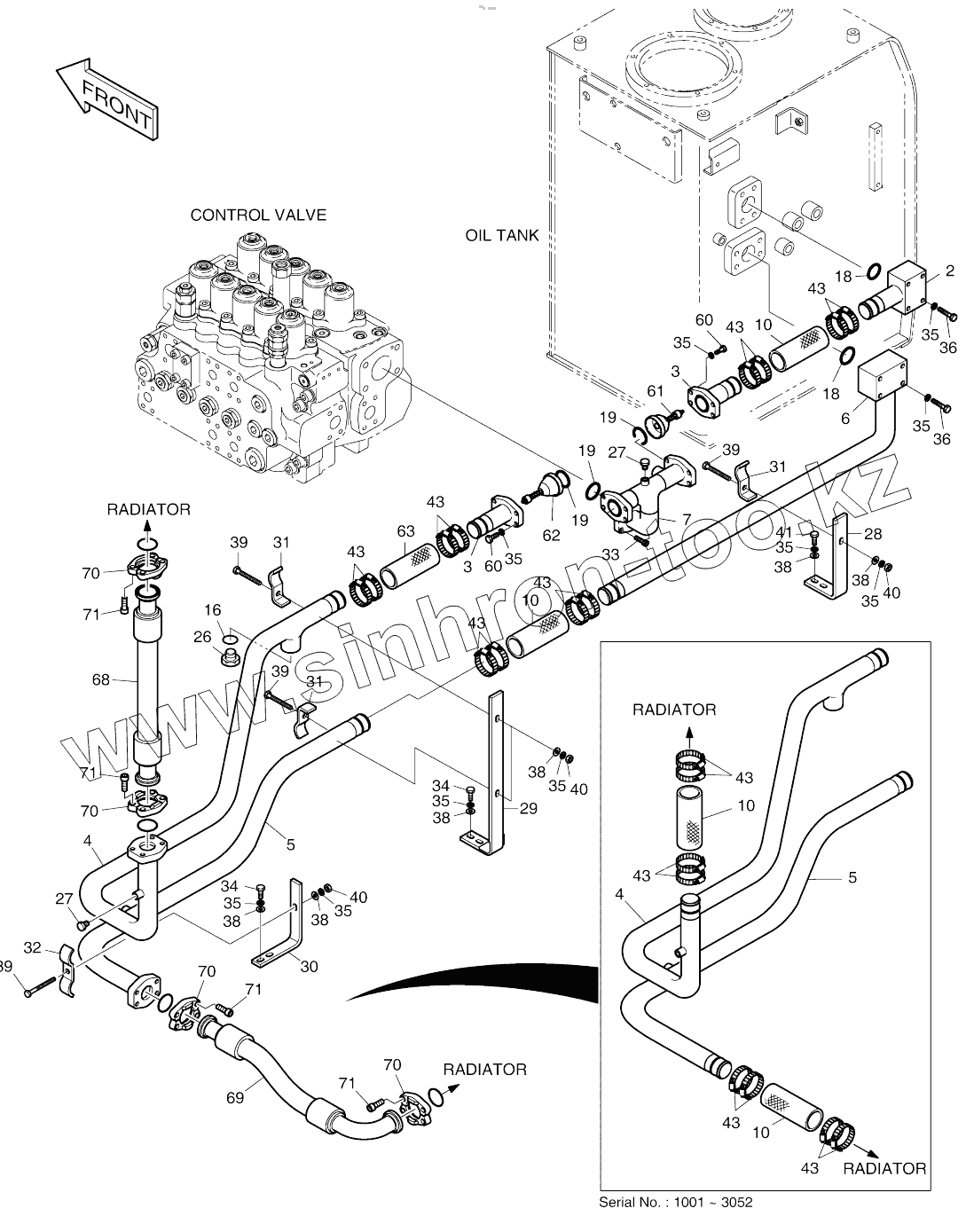

Каталог запасных частей к технике: Doosan SOLAR 180W-V. OIL COOLER PIPING (1)
420212-12021
420212-12021
420212-12021
400-01223B
400-01223B
400-01223B
2
3
3
4
4
4
4
5
5
5
5
6
7
10
10
10
10
10
10
10
10
16
18
18
19
19
19
26
27
27
28
29
30
31
31
31
32
33
34
34
35
35
35
35
35
35
35
35
35
35
36
36
38
38
38
38
38
38
39
39
39
39
40
40
40
41
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
43
60
60
61
61
62
62
63
68
69
70
70
70
70
71
71
71
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 420212-12021 | 420212-12021 | PIPING, OIL COOLER | |
| 400-01223B | 400-01223B | OIL COOLER PIPING | |
| 2 | 2140-1591 | PIPE | |
| 3 | 2140-1185A | PIPE | |
| 4 | 2140-1622 | PIPE | |
| 4 | 420207-03196 | PIPE ASSY,HYDRAULIC | |
| 5 | 2140-1623 | PIPE | |
| 5 | 420207-03197 | PIPE ASSY,HYDRAULIC | |
| 6 | 2140-1618 | PIPE | |
| 7 | 2140-1586 | PIPE | |
| 10 | 2185-1776D2 | HOSE-200L | |
| 10 | 2185-1776D2 | HOSE-200L | |
| 16 | S8000291 | O-RING | |
| 18 | 2180-1026D28 | O-RING | |
| 19 | 2180-1026D27 | O-RING | |
| 26 | 2181-1950D9 | PLUG PFO1 | |
| 27 | 2181-2047 | PLUG | |
| 28 | 2197-2023 | BRACKET | |
| 29 | 2197-1458A | Bracket | |
| 30 | 2197-2194 | Bracket | |
| 31 | 2124-1224D2 | CLAMP | |
| 32 | 2124-1340D6 | CLAMP | |
| 33 | S2215366 | BOLT;SOCKET M12X1.75X35 | |
| 34 | S0560553 | BOLT M12X1.75X40 | |
| 35 | S5102703 | WASHER;SPRING M10 | |
| 36 | S0561253 | BOLT M12X1.75X75 | |
| 38 | S5010713 | WASHER;PLAIN | |
| 39 | S0561353 | BOLT M12X1.75X80 | |
| 40 | S4012733 | NUT M12 | |
| 41 | S0515253 | BOLT M12X1.75X30 | |
| 43 | S8470075 | CLAMP | |
| 43 | S8470075 | CLAMP | |
| 60 | S0560953 | BOLT M12X1.75X60 | |
| 61 | 420-00350 | Valve, by-pass | |
| 61 | 410128-00057 | Valve, bypass | |
| 62 | 420-00351 | Valve, by-pass | |
| 62 | 410128-00059 | Valve, bypass | |
| 63 | 2185-1776D3 | HOSE-170L | |
| 68 | DS2038511 | HOSE ASSY,HYDRAULIC | |
| 69 | DS20401364 | HOSE ASSY,HYDRAULIC | |
| 70 | 4215-1003D5 | FLANGE;SPLIT | |
| 71 | S2215466 | BOLT;SOCKET |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
