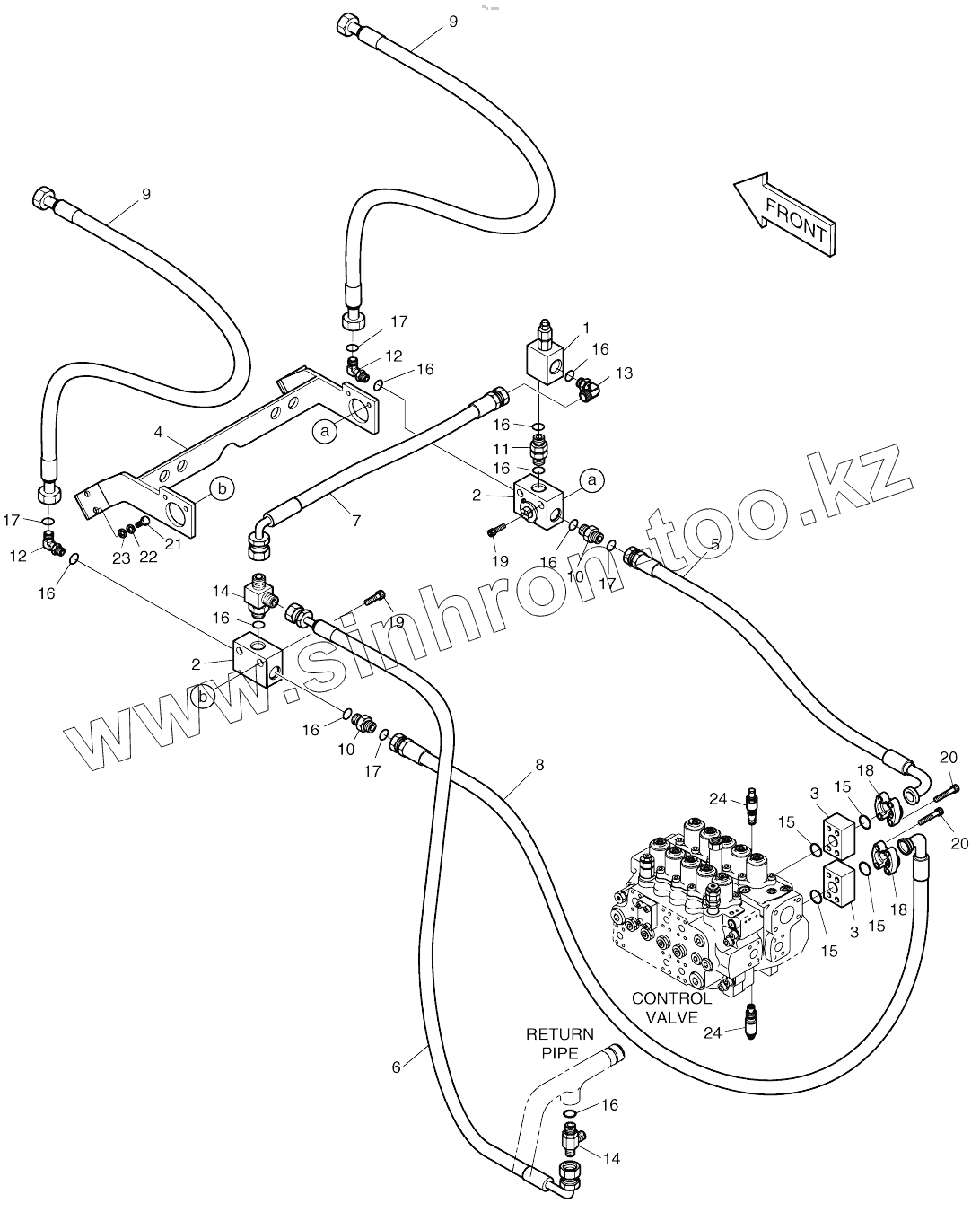

Каталог запасных частей к технике: Doosan SOLAR 180W-V. MAIN PIPING-PE3C-ARTI.BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
9
10
10
11
12
12
13
14
14
15
15
15
15
16
16
16
16
16
16
16
16
16
17
17
17
17
18
18
19
19
20
20
21
22
23
24
24
Позиция на иллюстрации Заводской номер детали Название детали
K1008288F1A K1008288F1A MAIN PIPING-PE3C-ARTI.BOOM
1 2420-9627B VALVE;RELIEF
2 K1002695A Valve, switch
3 2181-2614 Block, spacer
4 K1008287 BRACKET
5 DS2018109 HOSE
6 DS2055874 HOSE
7 DS2055903 HOSE
8 2184-1200D52 Hose
9 DS2011335 HOSE
10 2181-4133D6 ADAPTER PFO1-UNF1 7/16
11 2181-2818 ADAPTER;SP
12 2181-2815D1 ELBOW
13 2181-1702D73 ELBOW
14 2181-1951D36 TEE
15 2180-1026D19 O-RING
16 S8000291 O-RING
17 S8030161 O-RING
18 2181-9083 Flange
19 S2215766 Bolt
20 S2213066 BOLT;SOCKET M10X1.5X70
21 S0512253 BOLT M10X1.5X30
22 S5102603 WASHER;SPRING M10
23 S5010613 WASHER;PLAIN
24 2420-1226 OVER LOAD RELIEF ASS'Y
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
