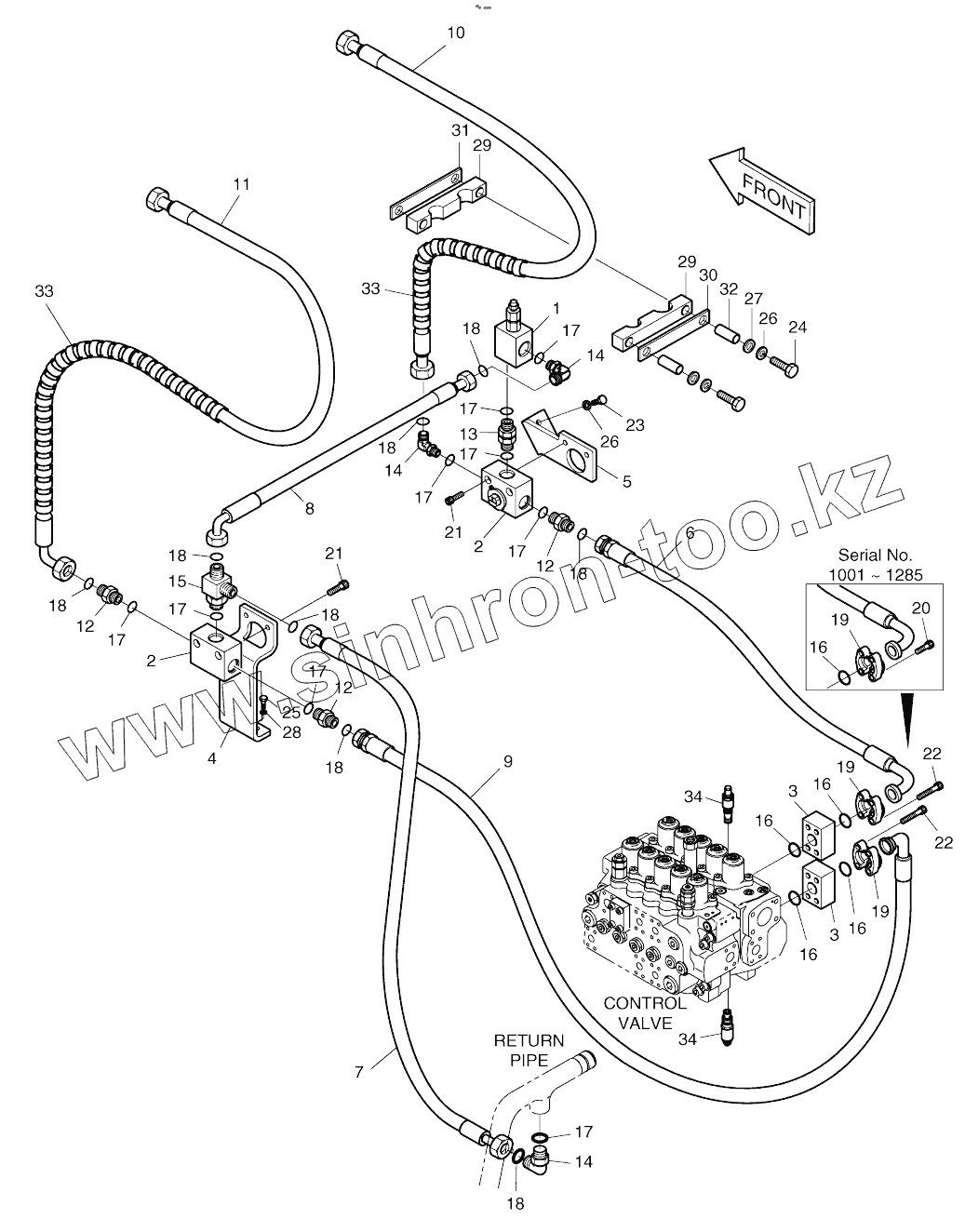

Каталог запасных частей к технике: Doosan SOLAR 180W-V. MAIN PIPING-PE3C

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
K1004380F1A
K1004380F1
1
2
2
2
2
3
3
3
3
4
5
6
6
7
8
9
10
10
11
11
12
12
12
13
14
14
14
15
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
20
21
21
22
22
22
22
23
24
25
26
26
27
28
29
29
30
31
32
33
33
34
34
Позиция на иллюстрации Заводской номер детали Название детали
K1004380F1A K1004380F1A MAIN PIPING-PE3C
K1004380F1 K1004380F1 MAIN PIPING-PE3C
1 2420-9627B VALVE;RELIEF
2 K1002695 Valve, switch
2 K1002695A Valve, switch
3 2181-2614 Block, spacer
3 2181-2614 Block, spacer
4 K1004381 BRACKET
5 K1004382 BRACKET
6 DS2018099 Hose
6 DS2018108 Hose
7 DS2011417 HOSE
8 DS2013585 HOSE
9 2184-1200D52 Hose
10 DS2011289 HOSE
10 DS2011452 HOSE
11 DS2013336 HOSE
11 DS2013636 HOSE
12 2181-4133D6 ADAPTER PFO1-UNF1 7/16
13 2181-2818 ADAPTER;SP
14 2181-2815D1 ELBOW
15 2181-2293D4 Tee
16 2180-1026D19 O-RING
16 2180-1026D19 O-RING
17 S8000291 O-RING
18 S8030161 O-RING
19 2181-9083 Flange
20 S2212266 BOLT;SOCKET M10X1.5X30
21 S2215766 Bolt
22 S2213066 BOLT;SOCKET M10X1.5X70
22 S2213066 BOLT;SOCKET M10X1.5X70
23 S0512253 BOLT M10X1.5X30
24 S0559153 BOLT M10X1.5X80
25 S0515453 Bolt
26 S5102603 WASHER;SPRING M10
27 S5010613 WASHER;PLAIN
28 S5102703 WASHER;SPRING M10
29 124-00316A CLAMP;HOSE
30 621-03028 PLATE
31 621-03029 PLATE
32 2182-1018D47 PIPE
33 2158-1003D37 PROTECTOR;HOSE-1200L
34 2420-1226 OVER LOAD RELIEF ASS'Y
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
