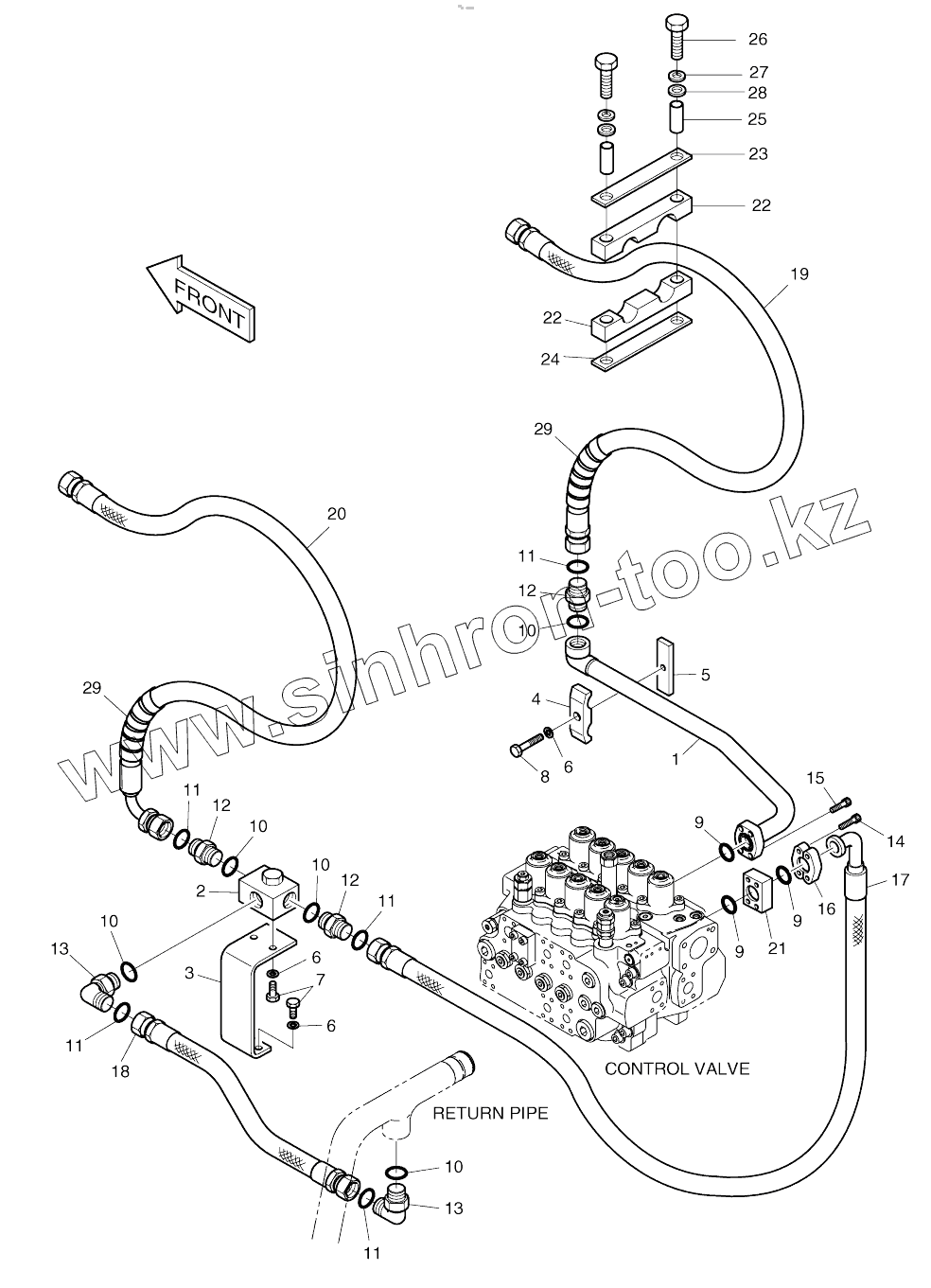

Каталог запасных частей к технике: Doosan SOLAR 180W-V. MAIN PIPING-ONE AND TWO WAY

Тип техники

Марка

Модель

Схема

400-00188

400-00188

400-00188

1

2

3

4

5

6

6

6

7

8

9

9

9

10

10

10

10

10

11

11

11

11

11

12

12

12

13

13

14

15

16

17

18

19

19

20

20

21

22

22

22

22

22

22

23

23

24

24

25

26

27

28

29

29

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00188	400-00188		MAIN PIPING-ONE WAY
1	140-00148		Pipe
2	2420-9633A		VALVE;SWITCH
3	195-00252		BRACKET
4	2124-1025D5		Clamp
5	191-00158		Seat, screw
6	S5102703		WASHER;SPRING M10
7	S0515253		BOLT M12X1.75X30
8	S0561053		BOLT M12X1.75X65
9	2180-1026D19		O-RING
10	S8000291		O-RING
11	S8030161		O-RING
12	2181-4133D6		ADAPTER PFO1-UNF1 7/16
13	2181-2815D1		ELBOW
14	S2213066		BOLT;SOCKET M10X1.5X70
15	S2212366		BOLT M10X1.5X35
16	2181-9083		Flange
17	2184-1200D52		Hose
18	2184-1196D138		HOSE
19	DS2011452		HOSE
19	DS2011289		HOSE
20	DS2013336		HOSE
20	DS2013636		HOSE
21	2181-2614		Block, spacer
22	124-00174		CLAMP;HOSE
22	124-00316		CLAMP;HOSE
22	124-00316A		CLAMP;HOSE
23	621-01191		PLATE
23	621-03028		PLATE
24	621-01192		PLATE
24	621-03029		PLATE
25	2182-1018D47		PIPE
26	S0559153		BOLT M10X1.5X80
27	S5102603		WASHER;SPRING M10
28	S5010613		WASHER;PLAIN
29	2158-1003D37		PROTECTOR;HOSE-1200L
