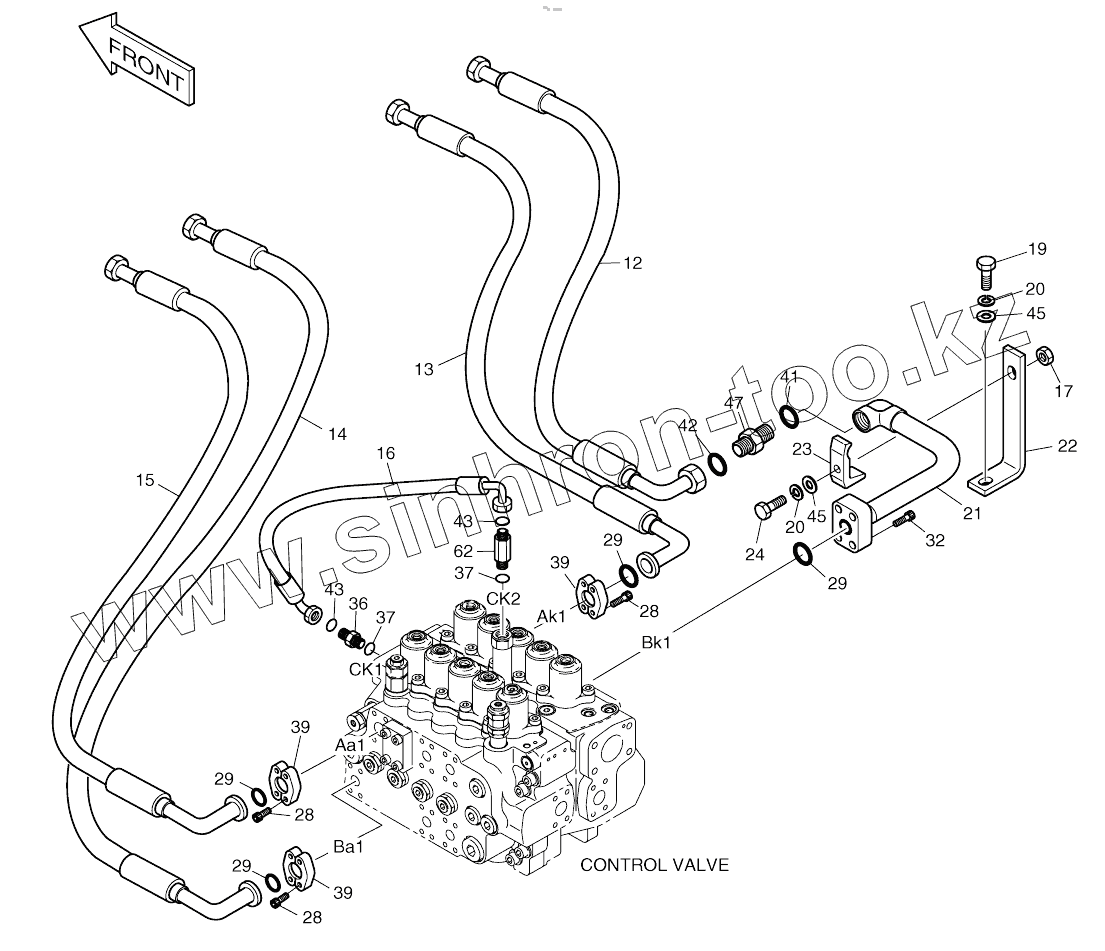

Каталог запасных частей к технике: Doosan SOLAR 180W-V. MAIN PIPING (3)-ARM.BUCKET

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
12
13
14
15
16
17
19
20
20
21
22
23
24
28
28
28
29
29
29
29
32
36
37
37
39
39
39
41
42
43
43
45
45
47
62
Позиция на иллюстрации Заводской номер детали Название детали
400-01222 400-01222 MAIN PIPING
12 2184-1250D14 HOSE PF3/4-1180L
13 2184-1250D6 HOSE
14 2184-1250D15 HOSE
15 2184-1250D74 HOSE
16 2184-1198D15 HOSE
17 S4012733 NUT M12
19 S0515353 BOLT M12X1.75X35
20 S5102703 WASHER;SPRING M10
21 2140-1334 PIPE
22 2197-1658 BRACKET
23 2124-1026D2 CLAMP
24 S0561053 BOLT M12X1.75X65
28 S2212266 BOLT;SOCKET M10X1.5X30
29 2180-1026D19 O-RING
32 S2212366 BOLT M10X1.5X35
36 2181-4133D3 ADAPTER
37 S8000181 O-RING
39 2181-9083 Flange
41 S8000231 O-RING
42 S8030121 O-RING
43 S8030081 O-RING
45 S5010713 WASHER;PLAIN
47 2181-2627D1 ADAPTER
62 2181-4133D46 ADAPTER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
