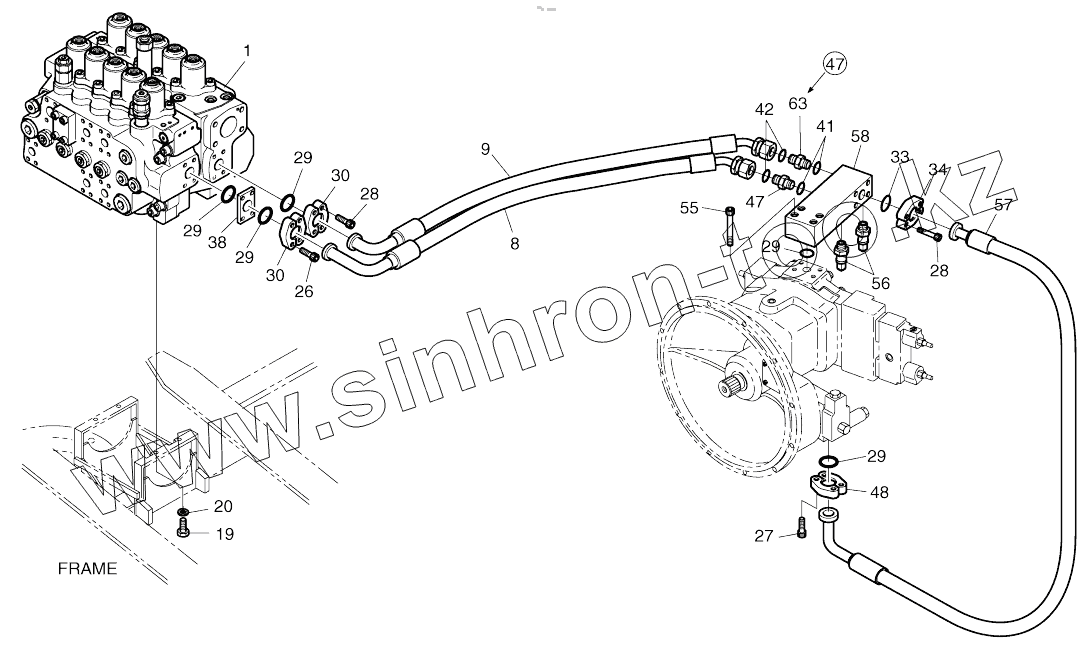

Каталог запасных частей к технике: Doosan SOLAR 180W-V. MAIN PIPING (1)-PUMP

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
8
8
9
19
20
26
27
28
28
29
29
29
29
29
30
30
33
34
38
41
42
47
47
47
47
48
55
56
57
58
58
63
Позиция на иллюстрации Заводской номер детали Название детали
420212-01165 420212-01165 PIPING,MAIN
400-01222 400-01222 MAIN PIPING
1 426-E0054 CONTROL VALVE ASSY
1 410105-00065 VALVE ASSY,CONTROL
8 DS2065014 HOSE
8 DS2065018 HOSE
9 DS2065013 HOSE
19 S0515353 BOLT M12X1.75X35
20 S5102703 WASHER;SPRING M10
26 S2212466 BOLT;SOCKET M10X1.5X40
27 S2215466 BOLT;SOCKET
28 S2212266 BOLT;SOCKET M10X1.5X30
29 2180-1026D19 O-RING
30 2181-9078 Flange
33 2180-1026D2 O-RING
34 2181-9079 FLANGE
38 2181-2620 Block
41 S8000231 O-RING
42 S8030121 O-RING
47 2181-2627D1 ADAPTER
47 2181-2627D1 ADAPTER
48 2181-9084 FLANGE
55 S2215866 BOLT;SOCKET
56 2547-9045 SENSOR;PRESSURE
57 DS2040361 HOSE-910L
58 423-00175B BLOCK
58 423-00175C BLOCK
63 2181-2627D7 ADAPTER PFO3/4-PF3/4
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
