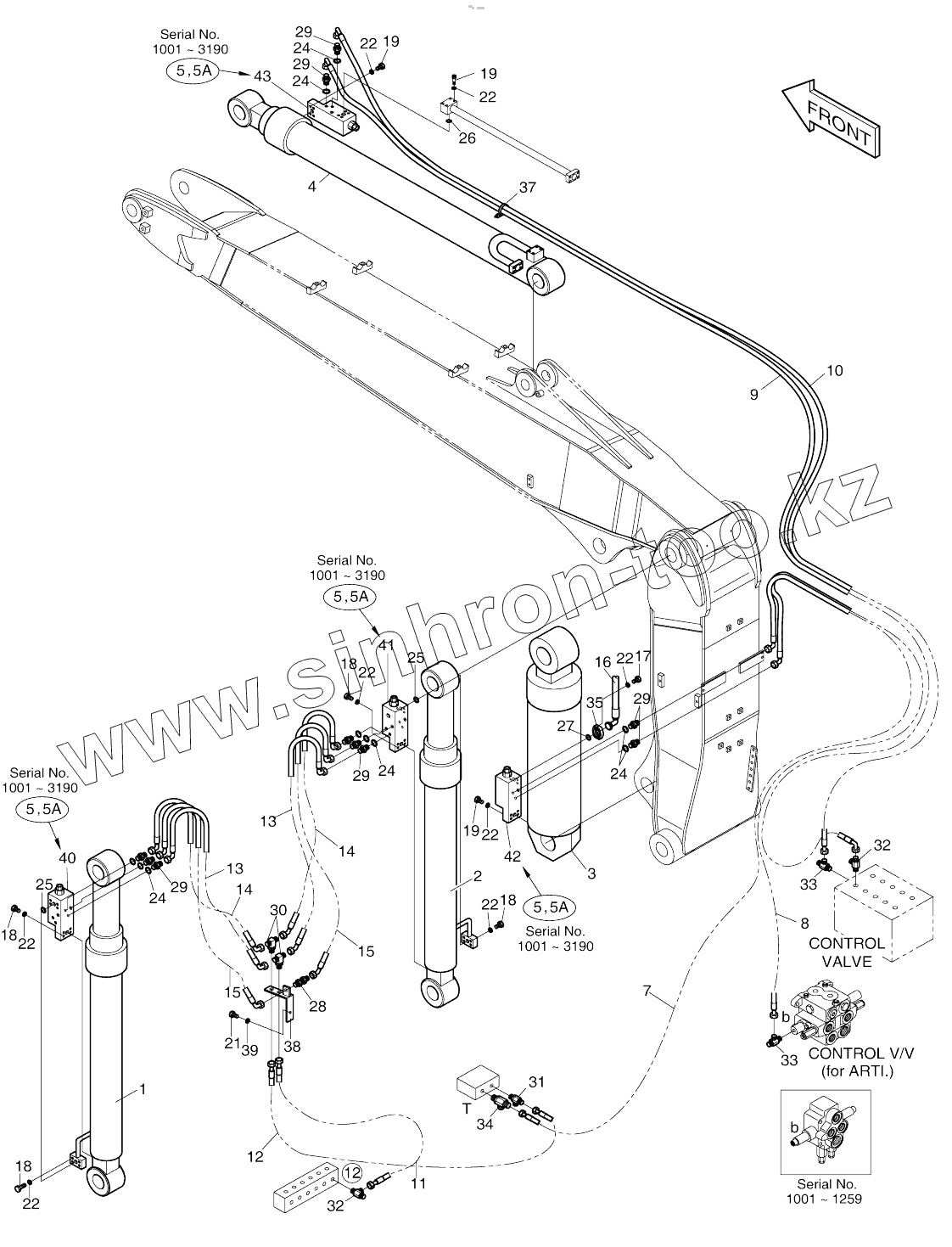

Каталог запасных частей к технике: Doosan SOLAR 180W-V. LOCK VALVE PIPING-ARTI.BOOM

Тип техники

Марка

Модель

Схема

400-00624

400-00624

400-00624

420212-13645

420212-13645

420212-13645

1

2

3

4

5

5

5

5

5A

5A

5A

5A

7

8

9

10

11

12

13

13

14

14

15

15

16

17

18

18

18

18

19

19

19

21

22

22

22

22

22

22

22

22

24

24

24

24

24

25

25

26

27

28

29

29

29

29

29

30

31

32

32

33

33

34

35

37

38

39

40

41

42

43

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00624	400-00624		LOCK VALVE PIPING
420212-13645	420212-13645		PIPING,FRONT, LOCK VALVE, ARTI
1	440-00240		CYLINDER;BOOM(L.H)
2	440-00241		CYLINDER;BOOM(R.H)
3	440-00184		CYLINDER;ARTIBOOM
4	440-00092		CYLINDER;ARM
5	420-00003A		VALVE;LOCK
5A	K9000998		SEAL KIT
7	DS2059354		HOSE
8	2184-1046D186		Hose
9	2184-1061D344		Hose
10	2184-1046D263		HOSE
11	2184-1060D217		HOSE
12	2184-1062D78		HOSE
13	2184-1062D48		HOSE
14	2184-1062D16		Hose
15	2184-1076D16		HOSE
16	2184-1202D77		HOSE PF3/4-630L
17	S2212366		BOLT M10X1.5X35
18	S2212666		BOLT M10X1.5X50
19	S2212866		Bolt
21	S0561353		BOLT M12X1.75X80
22	S5110613		WASHER;SPRING M10
24	S8000111		O-RING
25	S8000281		O-RING
26	S8000341		O-ring
27	2180-1026D2		O-RING
28	181-00020		ADAPTER PF1/4-PF1/4
29	2181-1126D14		ADAPTER;S PFO-PF1/4
30	181-00008		TEE
31	2181-1951D16		TEE
32	2181-1951D11		TEE PFO3/8-PF3/8-PF1/4
33	2181-1951D1		TEE PFO1/4-2PF1/4
34	2181-1951D19		TEE PFO1/2XPF1/2XPF1/4
35	2181-9080		FLANGE;SPLIT
37	2124-1084D2		CLIP;BAND
38	195-00294		BRACKET
39	S5102703		WASHER;SPRING M10
40	410114-00245		VALVE,LOCK
41	410114-00247		VALVE,LOCK
42	410114-00247		VALVE,LOCK
43	410114-00314		VALVE,LOCK

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
