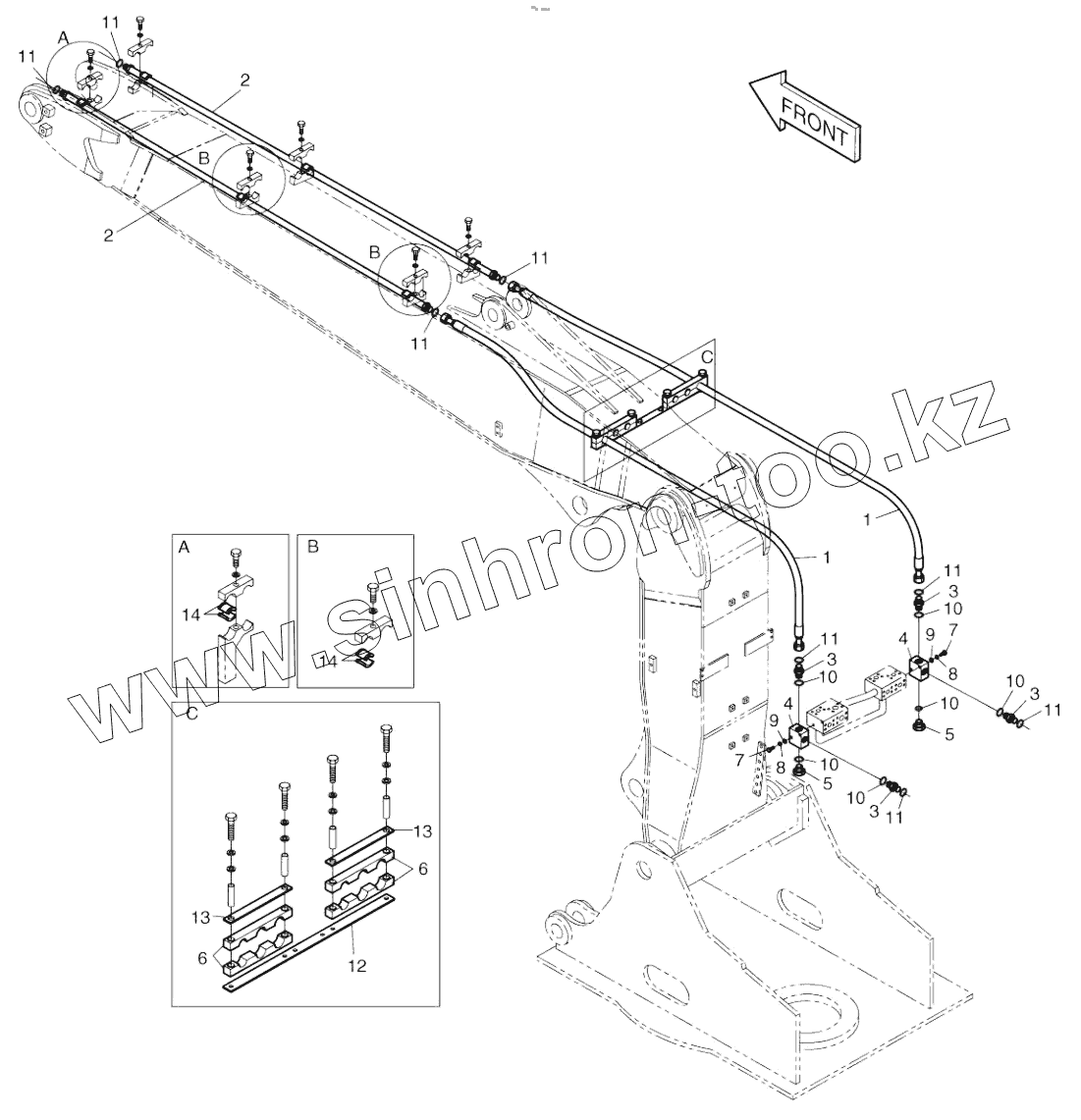

Каталог запасных частей к технике: Doosan SOLAR 180W-V. FRONT PIPING-PE3C-ARTI.BOOM

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали
K1008320 K1008320 FRONT PIPING
1 DS2011280 HOSE PF1-2700L
2 140-00751 PIPE
3 2181-4133D6 ADAPTER PFO1-UNF1 7/16
4 423-00090 BLOCK
5 2181-1950D9 PLUG PFO1
6 124-00034 CLAMP;RUBBER
7 S0559353 BOLT M10X1.5X90
8 S5102603 WASHER;SPRING M10
9 S5010613 WASHER;PLAIN
10 S8000291 O-RING
11 S8030161 O-RING
12 621-00503 PLATE
13 621-00504 PLATE
14 2161-2251A RUBBER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
