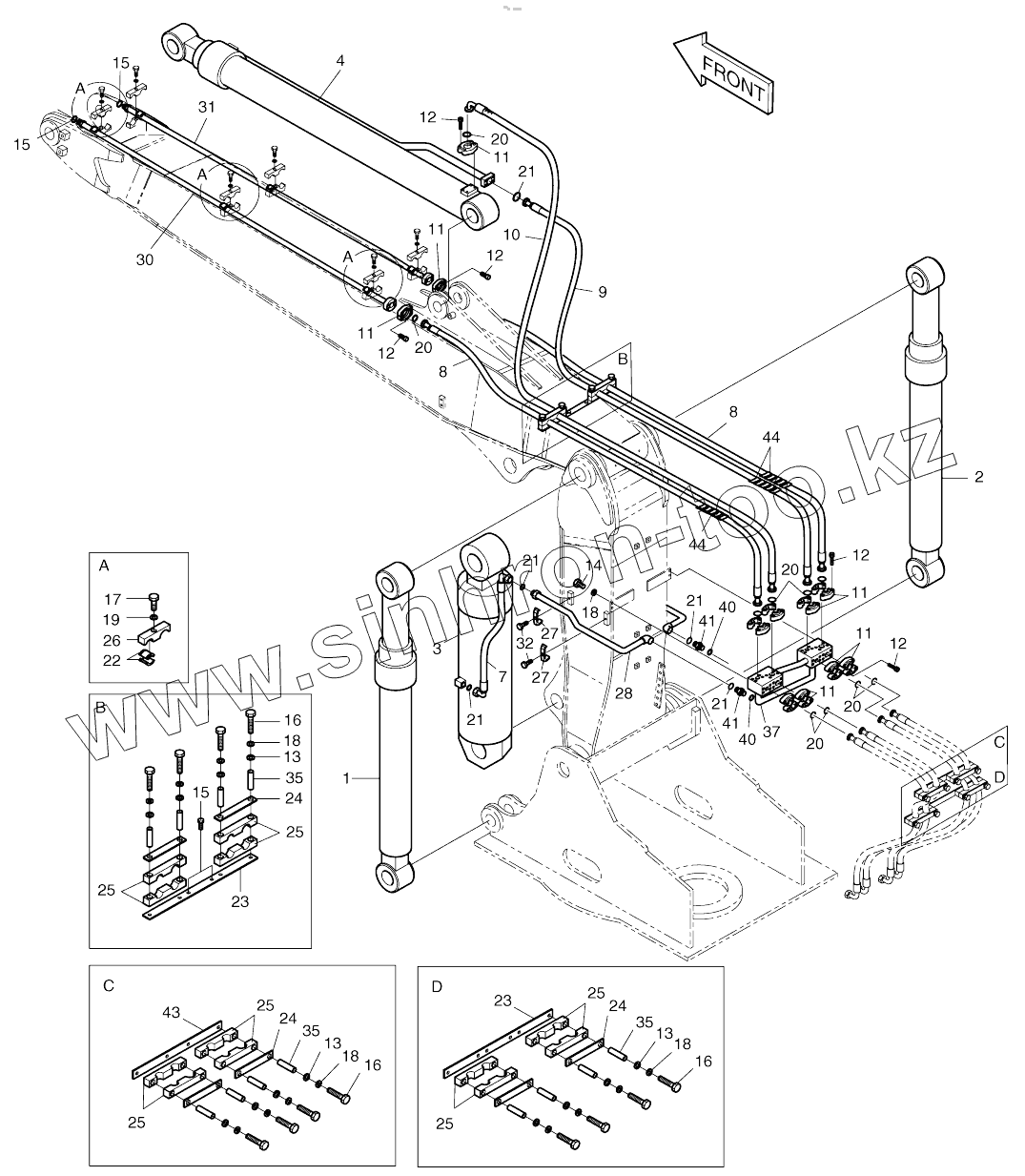

Каталог запасных частей к технике: Doosan SOLAR 180W-V. FRONT PIPING-ARTI.BOOM

Тип техники

Марка

Модель

Схема

400-00622A

400-00622A

400-00622A

1

2

3

4

7

8

8

9

10

11

11

11

11

11

11

12

12

12

12

12

13

13

13

14

15

15

15

16

16

16

17

18

18

18

18

19

20

20

20

20

20

21

21

21

21

21

22

23

23

24

24

24

25

25

25

25

25

25

26

27

27

28

30

31

32

35

35

35

37

37

40

40

41

41

43

44

44

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00622A	400-00622A		FRONT PIPING
1	440-00238		CYLINDER;BOOM(L.H)
2	440-00239		CYLINDER;BOOM(R.H)
3	440-00096		CYLINDER;ARTI.
4	440-00020A		CYLINDER;ARM
7	2184-1198D67		Hose
8	DS2038106		HOSE 3/4"-2700L
9	DS2016008		HOSE 3/4"-2700L
10	DS2040269		HOSE 3/4"-2650L
11	2181-9079		FLANGE
12	S2212266		BOLT;SOCKET M10X1.5X30
13	S5010613		WASHER;PLAIN
14	S0511953		BOLT M10X1.5X22
15	2120-2196D2		BOLT;SET M10X1.5X25
16	S0559253		BOLT M10X1.5X85
17	S0565466		BOLT M16X2.0X60
18	S5102603		WASHER;SPRING M10
19	S5102903		WASHER;SPRING
20	2180-1026D2		O-RING
21	S8030121		O-RING
22	2161-2250A		RUBBER
23	621-00443		PLATE
24	2191-4689		PLATE
25	124-00027		CLAMP;RUBBER
26	124-00011		CLAMP
27	2124-1026D2		CLAMP
28	140-00183A		PIPE
30	140-00734A		PIPE;BUCKET(L)
31	140-00735A		PIPE;BUCKET(R)
32	S0560753		BOLT M12X1.75X50
35	2182-1018D47		PIPE
37	423-00086A		BLOCK
37	423-00086B		BLOCK
40	S8000231		O-RING
41	2181-2627D1		ADAPTER
43	621-01618		PLATE
44	2158-1003D36		PROTECTOR;HOSE-1200L

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
