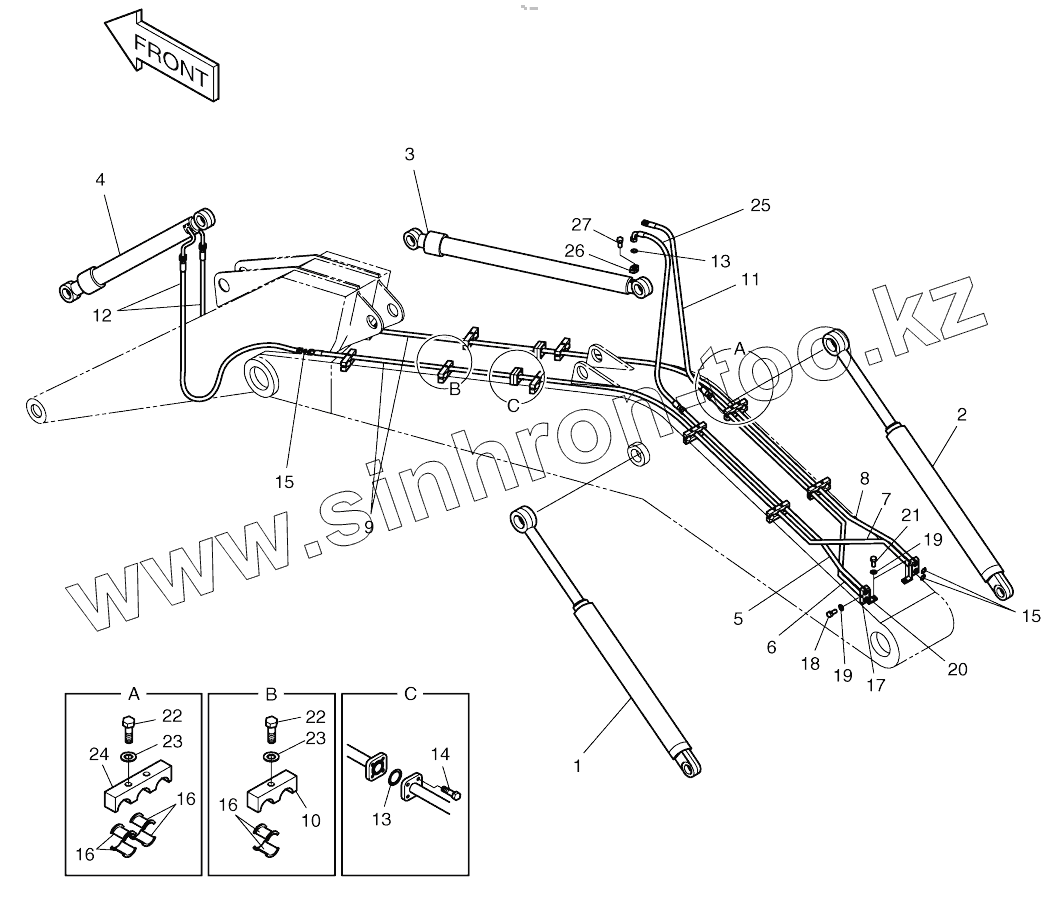

Каталог запасных частей к технике: Doosan SOLAR 180W-V. FRONT PIPING

Тип техники

Марка

Модель

Схема

2400-2103A

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

15

16

16

16

17

18

19

19

20

21

22

22

23

23

24

25

26

27

Позиция на иллюстрации	Заводской номер детали		Название детали
2400-2103A	2400-2103A		FRONT PIPING
1	2440-9344A		CYLINDER, BOOM
2	2440-9345A		CYLINDER, BOOM
3	440-00020A		CYLINDER;ARM
4	440-00021A		CYLINDER;BUCKET
5	140-00130		PIPE;ARM CROWD
6	140-00131A		PIPE;ARM DUMP
7	140-00132A		PIPE;BUCKET CROWD
8	140-00133		PIPE;BUCKET DUMP
9	140-00134A		PIPE;BUCKET
10	124-00011		CLAMP
11	2184-1196D112		HOSE 3/4-950L
12	2184-1196D156		HOSE 3/4-1500L
13	2180-1026D2		O-RING
14	S2212466		BOLT;SOCKET M10X1.5X40
15	S8030121		O-RING
16	2161-2250A		RUBBER
17	2124-1599		CLAMP
18	S0560853		BOLT M12X1.75X55
19	S5102703		WASHER;SPRING M10
20	195-00178		BRACKET
21	S0515253		BOLT M12X1.75X30
22	S0565466		BOLT M16X2.0X60
23	S5102903		WASHER;SPRING
24	124-00012		CLAMP
25	2184-1200D11		HOSE 3/4-950L
26	2181-9079		FLANGE
27	S2212066		BOLT;SOCKET M10X1.5X25

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
