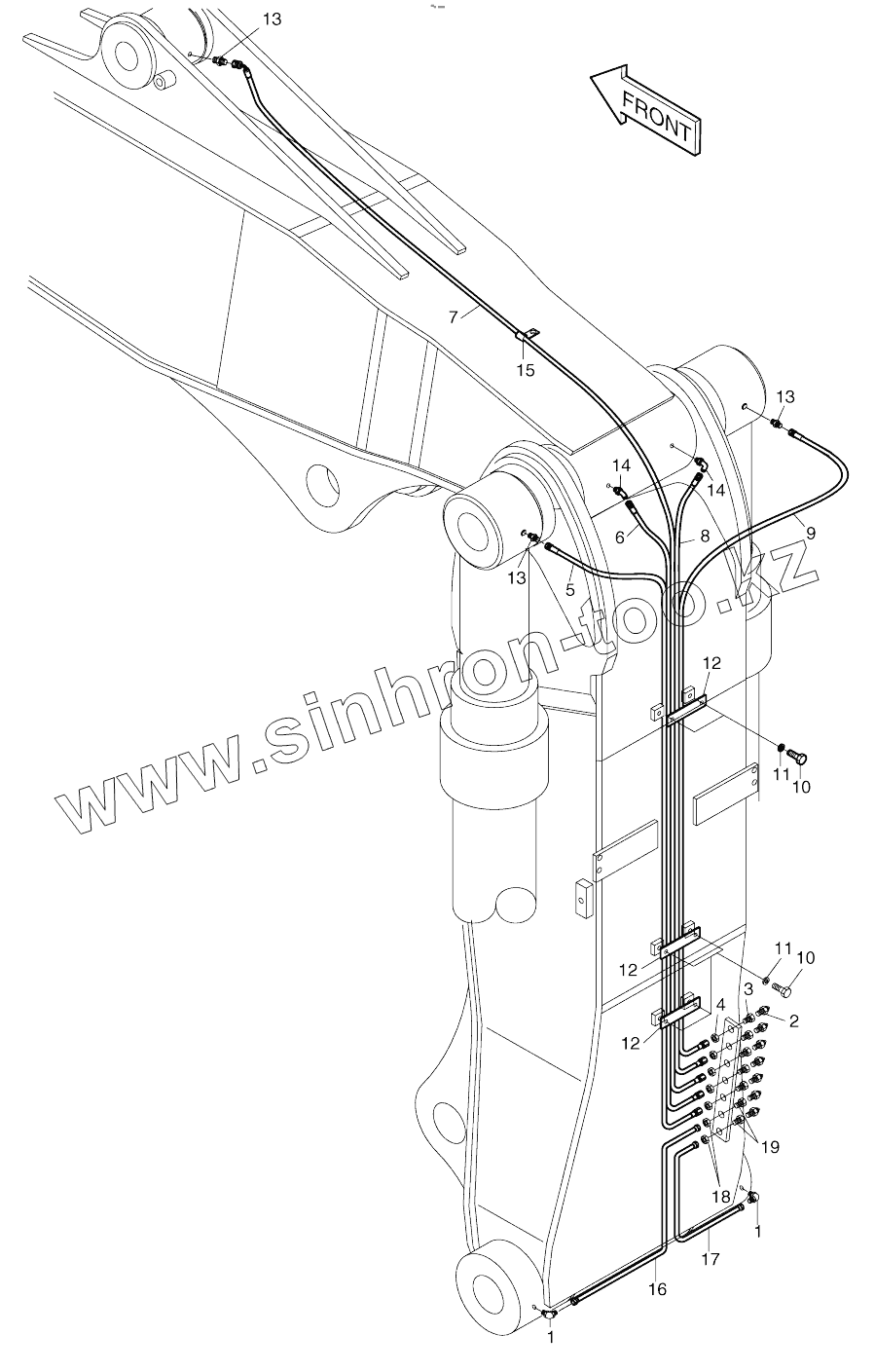

Каталог запасных частей к технике: Doosan SOLAR 180W-V. FRONT LUBRICATION PIPING-ARTI.BOOM

Тип техники

Марка

Модель

Схема

400-00623

1

1

2

3

4

5

6

7

8

9

10

10

11

11

12

12

12

13

13

13

14

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00623	400-00623		FRONT PIPING
1	2181-1925		ELBOW
2	S6710041		NIPPLE;GREASE
3	181-00103		REDUCER PT1/8-PF1/4
4	121-00006		NUT PF1/4
5	2184-1045D152		HOSE PF1/4-2000L
6	2184-1045D103		HOSE PF1/4-1950L
7	2184-1046D78		HOSE PF1/4-3200L
8	2184-1045D110		HOSE PF1/4-1850L
9	2184-1045D123		HOSE PF1/4-1820L
10	S0511553		BOLT M10X1.5X14
11	S5102603		WASHER;SPRING M10
12	124-00030		CLAMP;PIPE
13	2181-1110D30		ADAPTER PF1/4-PT1/8
14	2181-1186D12		ELBOW PF1/4-PT1/8
15	2124-1353D2		CLIP
16	140-00752		PIPE
17	140-00753A		PIPE
18	S4032833		NUT M14X1.5
19	181-00525		REDUCER PT1/8-PF1/4
