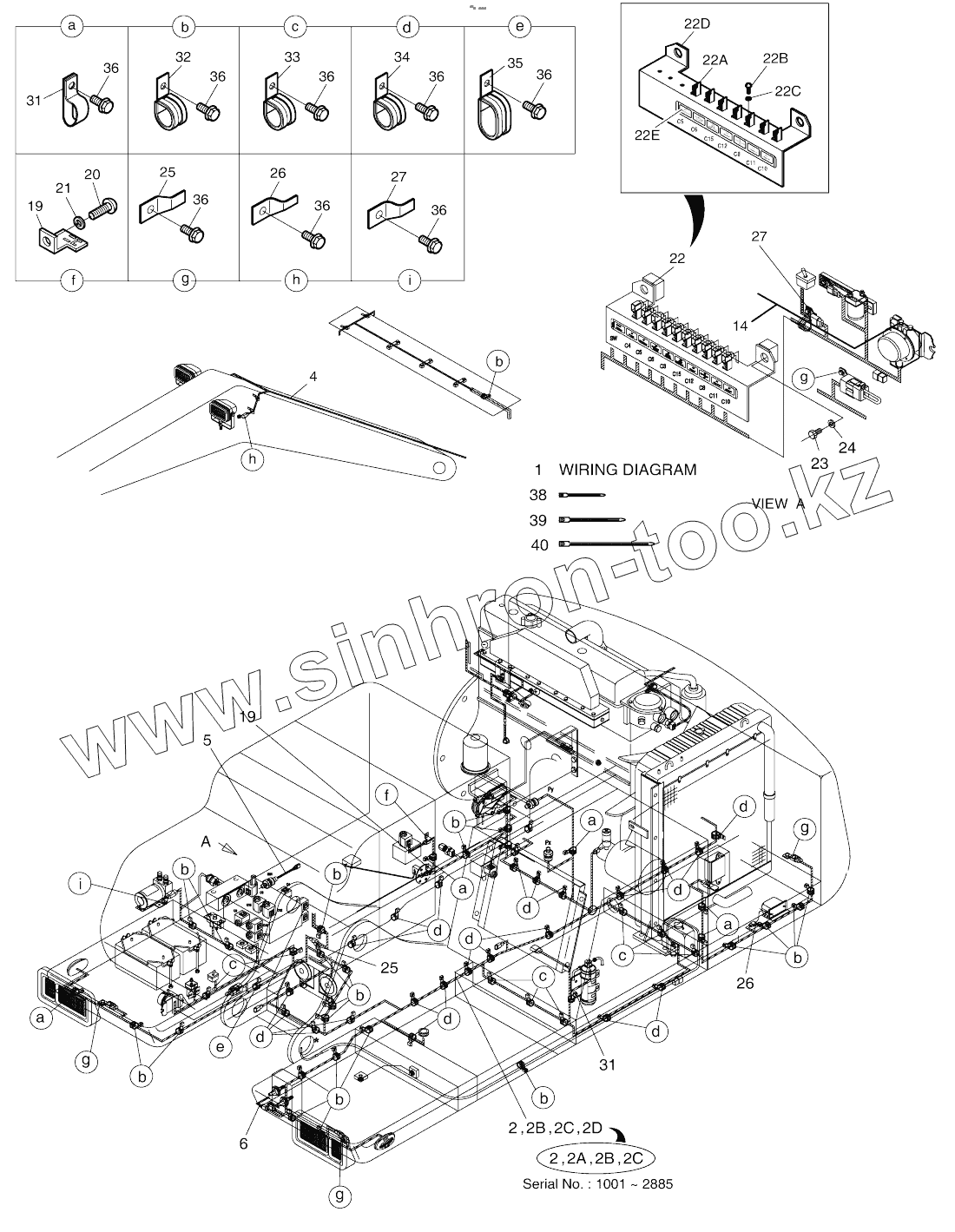

Каталог запасных частей к технике: Doosan SOLAR 180W-V. ELECTRIC WIRING (3)-RELATED PARTS

Тип техники

Марка

Модель

Схема

1

1

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2

2A

2B

2B

2B

2B

2B

2B

2C

2C

2D

4

5

6

14

19

19

20

21

22

22

22

22A

22B

22C

22D

22E

23

24

25

25

26

26

27

27

31

31

32

33

34

35

36

36

36

36

36

36

36

36

38

39

40

Позиция на иллюстрации	Заводской номер детали		Название детали
500-00218E	500-00218E		ELECTRIC PARTS
300619-01030	300619-01030		ELECTRIC ASSY
1	599-00060		WIRING DIAGRAM
1	599-00060A		WIRING DIAGRAM
2	530-00331A		HARNESS, MAIN
2	530-00331B		HARNESS, MAIN
2	530-00331C		HARNESS, MAIN
2	530-00331E		HARNESS, MAIN
2	530-00331G		HARNESS, MAIN
2	310207-01017		HARNESS,MAIN
2	310207-01017A		HARNESS,MAIN
2	310207-01017B		HARNESS,MAIN
2A	548-00003A		DIODE ASS'Y 3A
2B	2548-1027		DIODE ASS'Y 3A
2B	2548-1027		DIODE ASS'Y 3A
2B	2548-1027		DIODE ASS'Y 3A
2C	548-00002		Diode assy
2D	300617-00044		Diode, array, zener
4	530-00311D3		HARNESS;WORKING LAMP
5	530-00002		Harness, t/m press. Switch
6	530-00067		Harness
14	2553-1275D10		Cable, batt ry-starter
19	2195-3500		BRACKET;HOUSING
20	S3450953		SCREW M6X1.0X12
21	S5102303		WASHER;SPRING M6
22	195-02138		Bracket assy, housing
22	K1007871		BRACKET ASSY, HOUSING
22	K1007871A		BRACKET ASSY, HOUSING
22A	2195-3500		BRACKET;HOUSING
22B	S3450953		SCREW M6X1.0X12
22C	S5102303		WASHER;SPRING M6
22D	2891-1796		Plate
22E	K1007870A		PLATE, NAME
23	S0511653		BOLT M10X1.5X16
24	S5102603		WASHER;SPRING M10
25	2197-1660		BRACKET;HOUSING W15
26	2197-1661		BRACKET;HOUSING W9
27	195-02154		Bracket
31	2124-1509D1		CLIP D12/M8
32	124-00208D2		CLIP D14/M8
33	124-00208D3		CLIP D20/M8
34	124-00208D4		CLIP D26/M8
35	124-00209D1		CLIP 2-D20/M8
36	120-00276		BOLT M8X1.25X12
38	2124-1622D1		CLIP;BAND (146L)
39	2124-1622D2		CLIP;BAND (200L)
40	2124-1622D3		CLIP;BAND (280L)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
