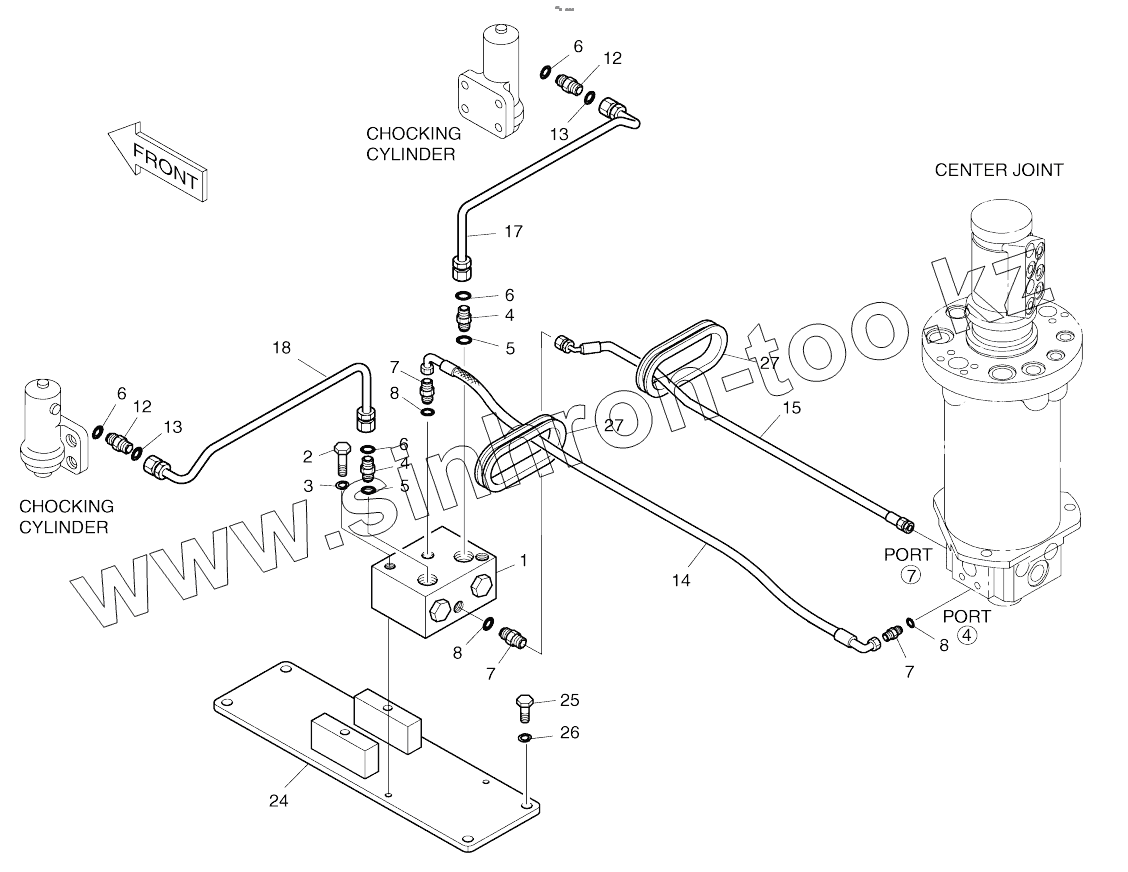

Каталог запасных частей к технике: Doosan SOLAR 180W-V. CHOCKING PIPING

Тип техники

Марка

Модель

Схема

1

1

1

2

3

4

4

5

5

6

6

6

6

7

7

7

8

8

8

12

12

13

13

14

15

17

18

24

25

26

27

27

Позиция на иллюстрации	Заводской номер детали		Название детали
420212-10470	420212-10470		PIPING,STEER AND CHOCK
2400-2101A	2400-2101A		CHOCKING PIPING
1	2423-9007		Valve, chocking
1	2423-9007A		Valve, chocking
1	410116-00134A		Valve, chock
2	S0557053		Bolt
3	S5102503		WASHER;SPRING
4	2181-4133D2		ADAPTER PF3/8-UNF3/8
5	S8000141		O-RING
6	S8030061		O-RING
7	2181-1126D14		ADAPTER;S PFO-PF1/4
8	S8000111		O-RING
12	2181-4133D33		Adapter
13	2180-1026D13		O-ring
14	2184-1061D14		Hose
15	2184-1046D148		Hose
17	2140-1643		PIPE, CHOCKING
18	2140-1644		PIPE, CHOCKING
24	2627-1799		PLATE
25	S0515253		BOLT M12X1.75X30
26	S5102703		WASHER;SPRING M10
27	2160-1201D4		BUSHING;RUBBER

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
