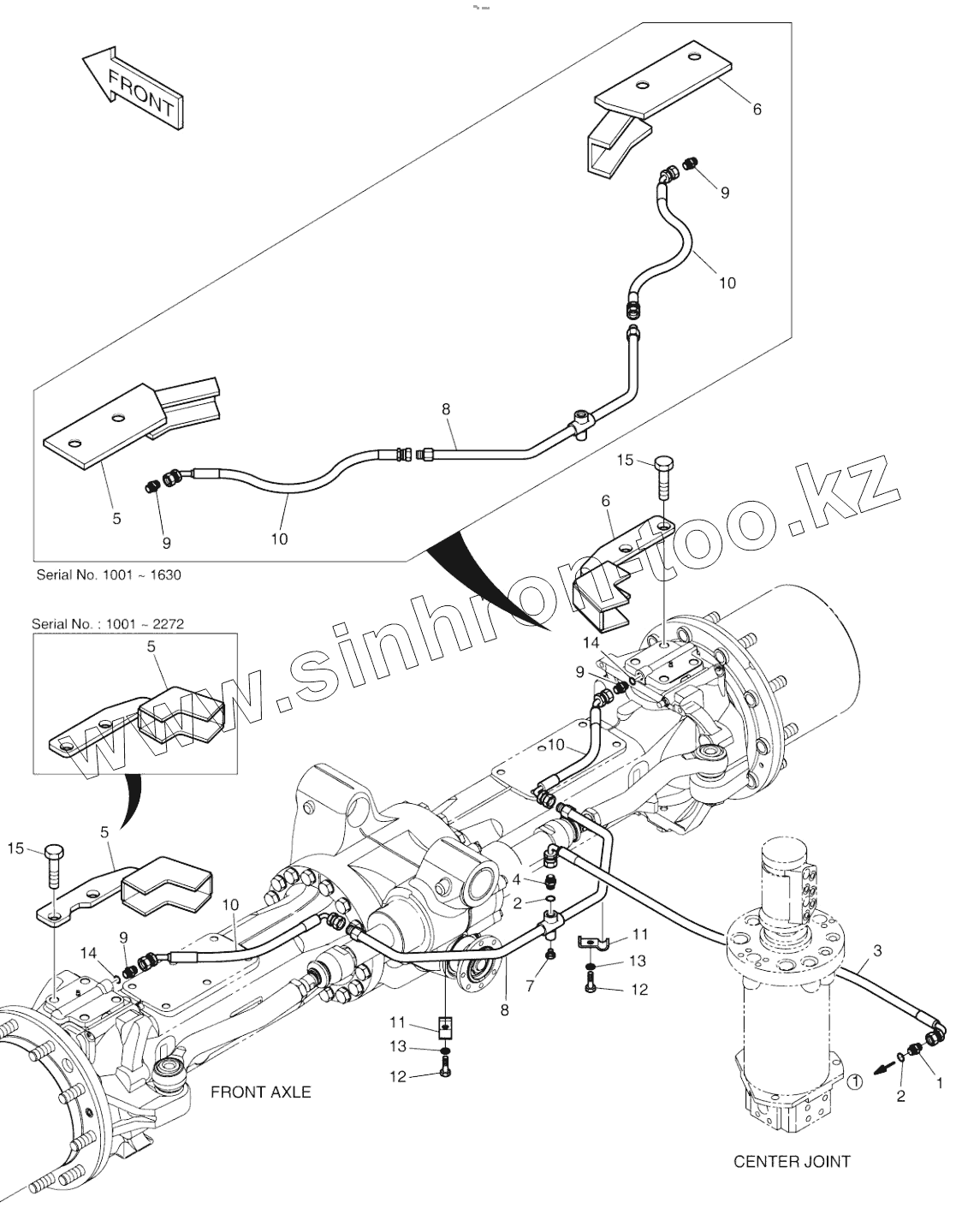

Каталог запасных частей к технике: Doosan SOLAR 180W-V. BRAKE PIPING (1)-FRONT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
4
5
5
5
5
5
5
5
5
5
6
6
6
6
7
8
8
8
8
8
8
9
9
9
9
9
9
9
9
10
10
10
10
10
10
10
10
11
11
12
12
13
13
14
14
15
15
Позиция на иллюстрации Заводской номер детали Название детали
2400-2099B 2400-2099B BRAKE PIPING, FRONT
1 2181-1126D7 ADAPTER PFO3/8-PF3/8
2 S8000141 O-RING
3 2184-1061D290 HOSE
4 2181-1126D7 ADAPTER PFO3/8-PF3/8
5 213-00004 Cover
5 K1026476A COVER
5 110508-08081 COVER,BRAKE
6 213-00005 Cover
6 K1026477A COVER
7 2181-2047 PLUG
8 140-00021 PIPE
8 K1026478A PIPE
8 140-00021A PIPE
9 DS2207009 Adapter
9 2181-1126D104 Adapter
10 2184-1070D34 HOSE
10 DS2110002 HOSE
11 2124-1224D10 Clamp, pipe
12 S0512353 BOLT M10X1.5X35
13 S5102603 WASHER;SPRING M10
14 DS2851078 O-ring
15 S0521566 Bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
