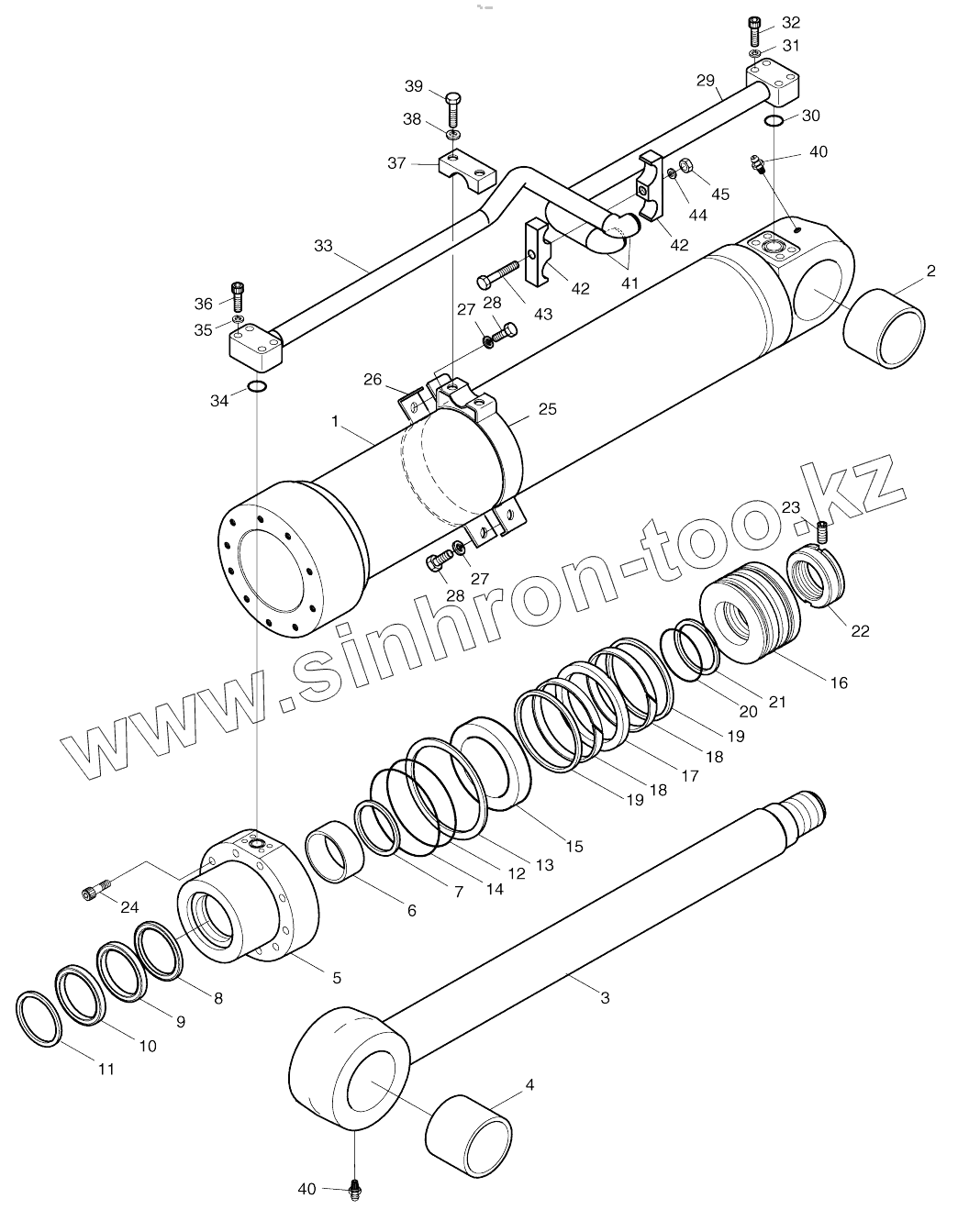

Каталог запасных частей к технике: Doosan SOLAR 180W-V. BOOM CYLINDER (L.H)-ARTI.BOOM

Тип техники

Марка

Модель

Схема

440-00238

2440-9232KT

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

18

19

19

20

21

22

23

24

25

26

27

27

28

28

29

30

31

32

33

34

35

36

37

38

39

40

40

41

42

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
440-00238	440-00238		CYLINDER;BOOM(L.H)
2440-9232KT	2440-9232KT		SEAL KIT;BOOM CYL.
1	53B712-0		TUBE ASS'Y
2	00B118-0		BUSH;STEEL
3	53B713-0		ROD ASS'Y
4	00B117-0		BUSH;STEEL
5	53B737-0		COVER;ROD
6	E8412908		BUSH;DD
7	00M312-0		RING;RETAINING
8	E5500260		SEAL;BUFFER
9	E5303040		PACKING;U
10	E6020260		WIPER;DUST
11	00M313-0		RING;RETAINING
12	E6311581		O-RING
13	53U237-0		RING;BACK UP
14	E6311621		O-RING
15	00C304-0		RING;CUSHION
16	53A349-1		PISTON
17	E5130250		SEAL;SLIPPER
18	00Z104-0		RING;WEAR
19	00R727-0		RING;SLYD
20	E6490086		O-RING
21	53A387-0		RING;BACK UP
22	80B485-2		NUT;PISTON
23	E1330544		SCREW
24	E0502139		BOLT;SOCKET
25	53U335-2		PIPE BAND ASS'Y
26	53U384-0		BAND;PIPE
27	E3110102		WASHER;SPRING
28	E0020673		BOLT;HEX.
29	53B715-0		PIPE ASS'Y-H
30	E6300621		O-RING
31	E3110102		WASHER;SPRING
32	E0501246		BOLT;SOCKET
33	53B717-0		PIPE ASS'Y-H
34	E6300621		O-RING
35	E3110102		WASHER;SPRING
36	E0501246		BOLT;SOCKET
37	00C267-0		CLAMP;PIPE
38	E3110102		WASHER;SPRING
39	E0020723		BOLT;HEX
40	E8841022		NIPPLE;GREASE
41	53B710-0		CAP, DUST
42	00C261-0		CLAMP;PIPE
43	E0021052		BOLT;HEX
44	E3110102		WASHER;SPRING
45	E2022043		NUT;HEX

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
