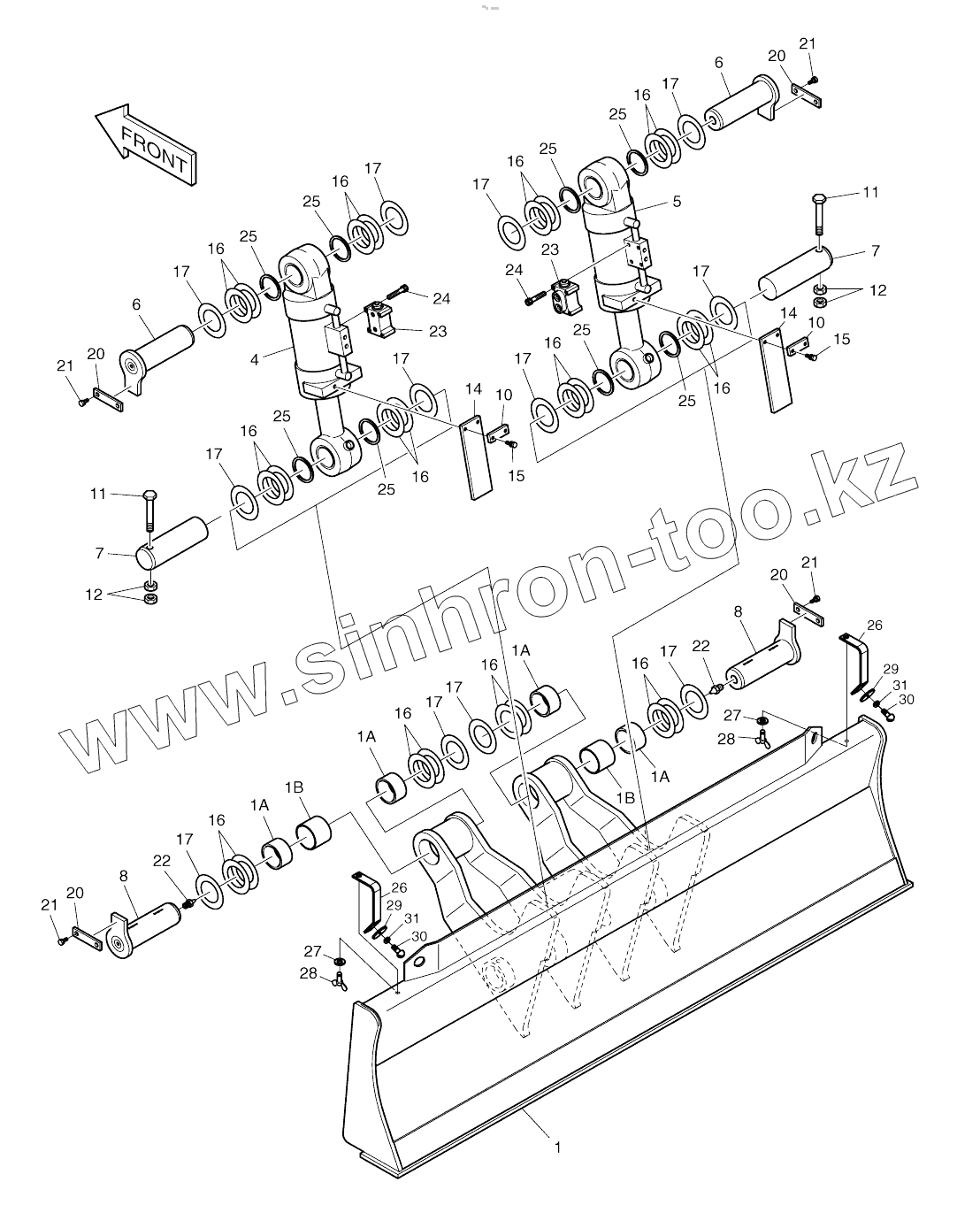

Каталог запасных частей к технике: Doosan SOLAR 180W-V. BLADE ASSY - GERMAN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
4
5
6
6
6
6
7
7
7
7
8
8
8
8
8
8
10
10
11
11
12
12
14
14
15
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
17
17
17
17
17
17
17
17
17
17
20
20
20
20
21
21
21
21
22
22
23
23
24
24
25
25
25
25
25
25
25
25
26
26
27
27
28
28
29
29
30
30
31
31
Позиция на иллюстрации Заводской номер детали Название детали
230102-00073 230102-00073 BLADE ASSY,DOZER
K1002152 K1002152 BLADE ASSY
1 608-00028E BLADE, DOZER
4 440-00341 Cylinder, blade
5 440-00342 Cylinder, blade
6 123-00453 Pin
6 120501-01013 Pin
7 123-00431 Pin
7 120501-01014 Pin
8 123-00448A Pin
8 120501-01015 Pin
10 191-03733 Plate
11 S0571666 Bolt
12 S4013133 Nut
14 161-00629A Plate
15 2120-2196D15 Bolt, set
16 2114-1059D174 SHIM
17 2114-1059D175 SHIM
20 621-02256 Plate
21 2120-2196D2 BOLT;SET M10X1.5X25
22 S6710101 Nipple, grease
23 2426-9026B Valve, pilot check
24 S2212966 Bolt
25 2180-9055 Seal, dust
26 K1002138 BRACKET, REFLECTOR
27 S3051201 Bolt, wing
28 S5102603 WASHER;SPRING M10
29 190-00078 REFLECTOR
30 S3450853 SCREW M5X0.8X16
31 S5102203 WASHER SPRING M5
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
