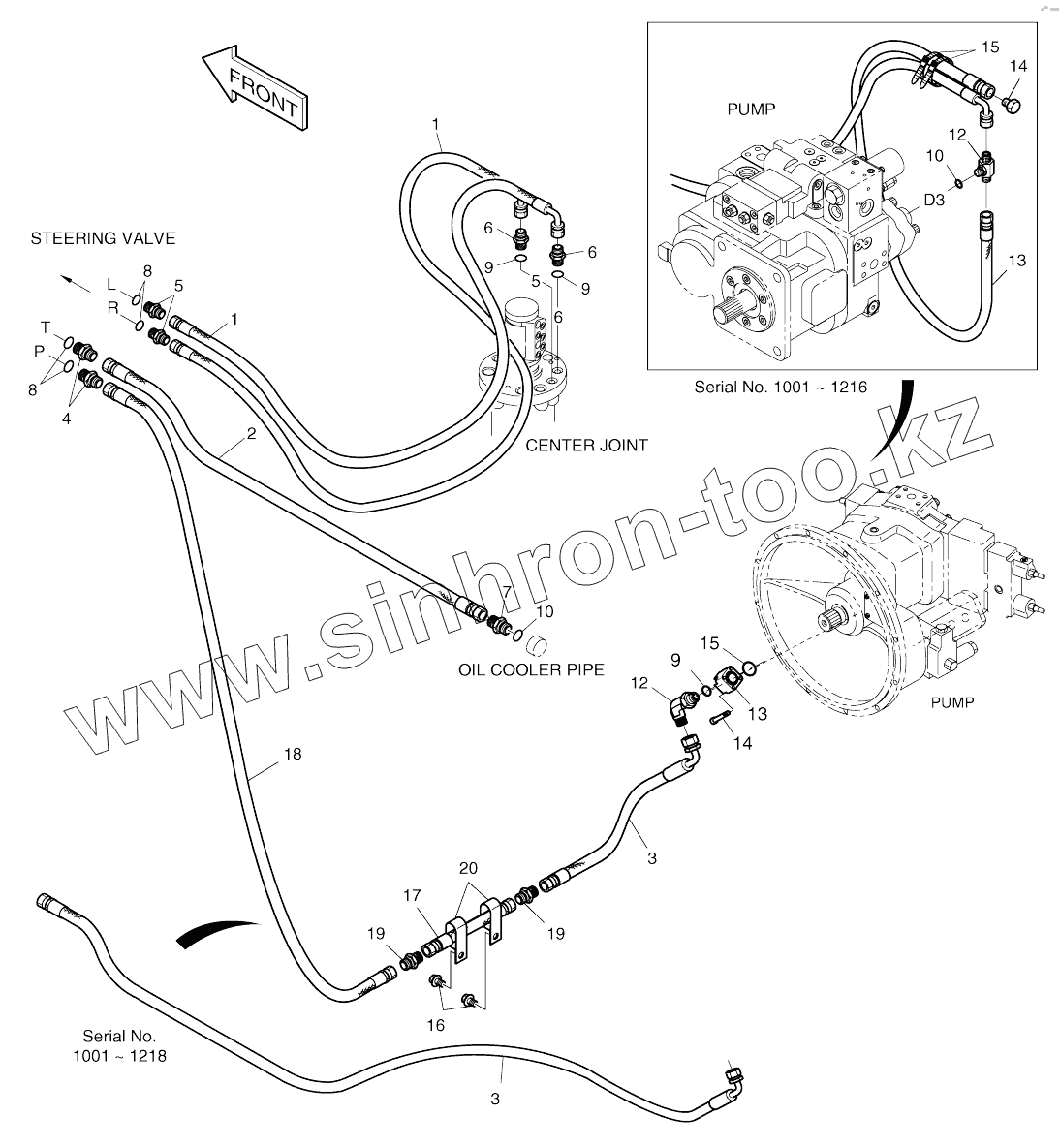

Каталог запасных частей к технике: Doosan SOLAR 170W-V. STEERING PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
3
3
3
3
4
5
5
6
6
6
7
8
8
9
9
9
9
9
9
9
9
10
10
10
10
12
12
12
12
12
12
13
13
13
13
14
14
14
14
15
15
15
15
16
17
18
19
19
20
Позиция на иллюстрации Заводской номер детали Название детали
400-00015B 400-00015B STEERING PIPING
400-00015C 400-00015C STEERING PIPING
400-00015A 400-00015A STEERING PIPING
1 2184-1036D223 Hose
2 2184-1026D368 HOSE
3 DS2055630 HOSE
3 DS2055333 HOSE
4 2181-1126D92 ADAPTER
5 2181-1126D8 Adapter
6 2181-1126D7 ADAPTER PFO3/8-PF3/8
7 2181-1126D6 ADAPTER
8 2180-1026D13 O-ring
9 S8000141 O-RING
9 S8000141 O-RING
10 S8000181 O-RING
10 S8000181 O-RING
12 DS2347026 TEE
12 2181-1702D13 ELBOW
13 2184-1026D455 HOSE
13 423-00168 BLOCK
14 2181-2339D2 PLUG
14 S2205066 BOLT;SOCKET M6X1.0X25
15 2124-1084D3 Clip, band
15 S8030121 O-RING
16 120-00276 BOLT M8X1.25X12
17 DS2053780 Hose
18 2184-1026D259 Hose
19 DS2410008 Adapter
20 2124-1353D17 CLIP
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
