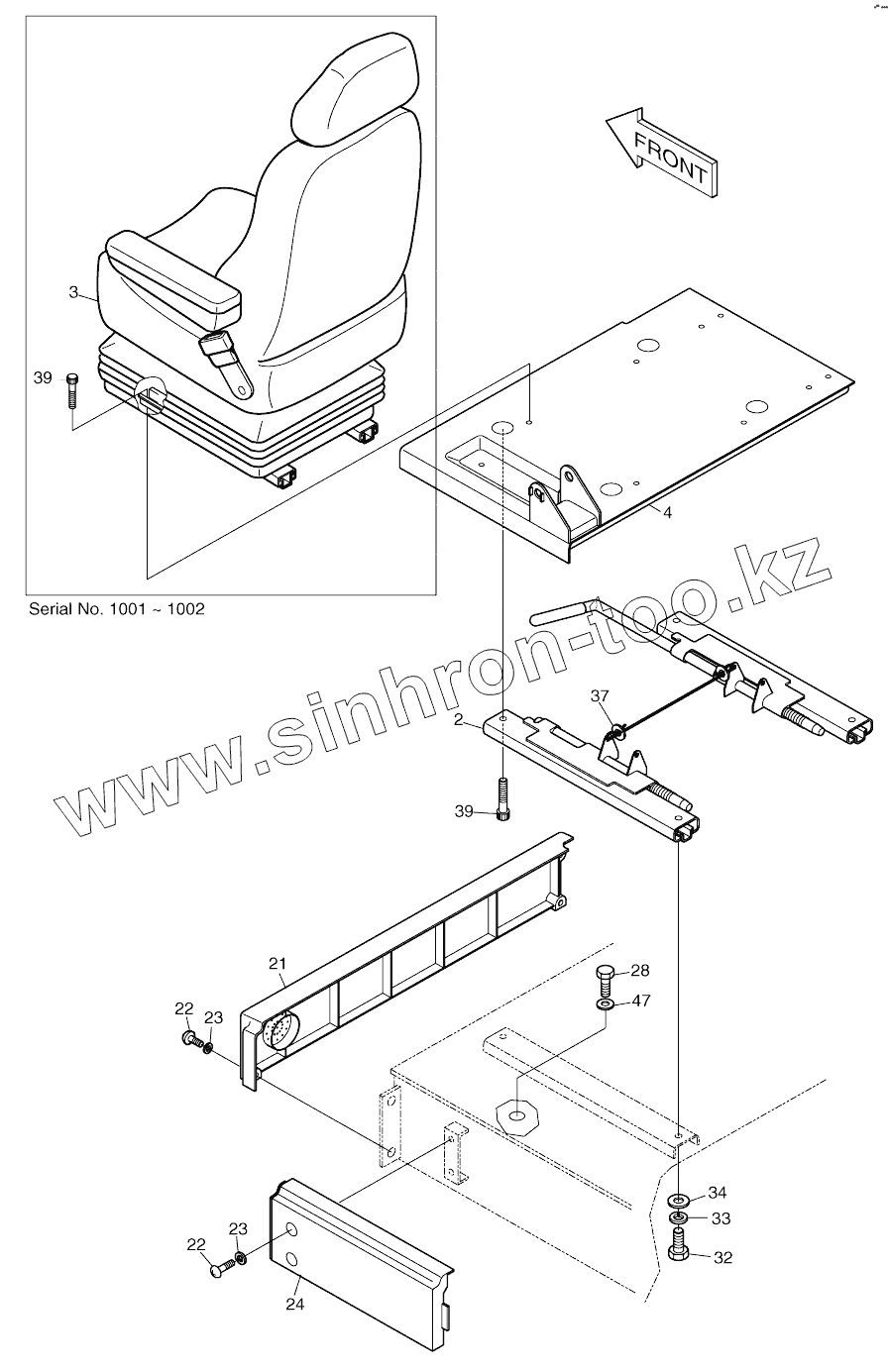

Каталог запасных частей к технике: Doosan SOLAR 170W-V. SEAT AND ELECTRIC BOX COVER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
3
4
4
21
22
22
23
23
24
28
32
33
34
37
39
39
39
39
39
39
47
Позиция на иллюстрации Заводской номер детали Название детали
2197-1825F1K 2197-1825F1K Control stand assy
2197-1825F1H 2197-1825F1H Control stand assy
2 2194-9005B Rail, seat
2 2194-9005C Rail, seat
3 2901-9034 Seat
4 2901-1078C Seat plate assy
4 2901-1078E Seat plate assy
21 2621-3743 Cover, box
22 2120-2166D7 SCREW M6X1.0X14
23 2114-1898D3 WASHER
24 2621-3870 Cover, box
28 S0514853 BOLT M12X1.75X20
32 2120-2166D5 BOLT M8X1.25X20
33 S5102503 WASHER;SPRING
34 S5020513 Washer
37 2114-1898D4 WASHER;PLAIN M5
39 S2208761 BOLT;SOCKET M8X1.25X18
39 S2208761 BOLT;SOCKET M8X1.25X18
47 2114-1058D46 WASHER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
