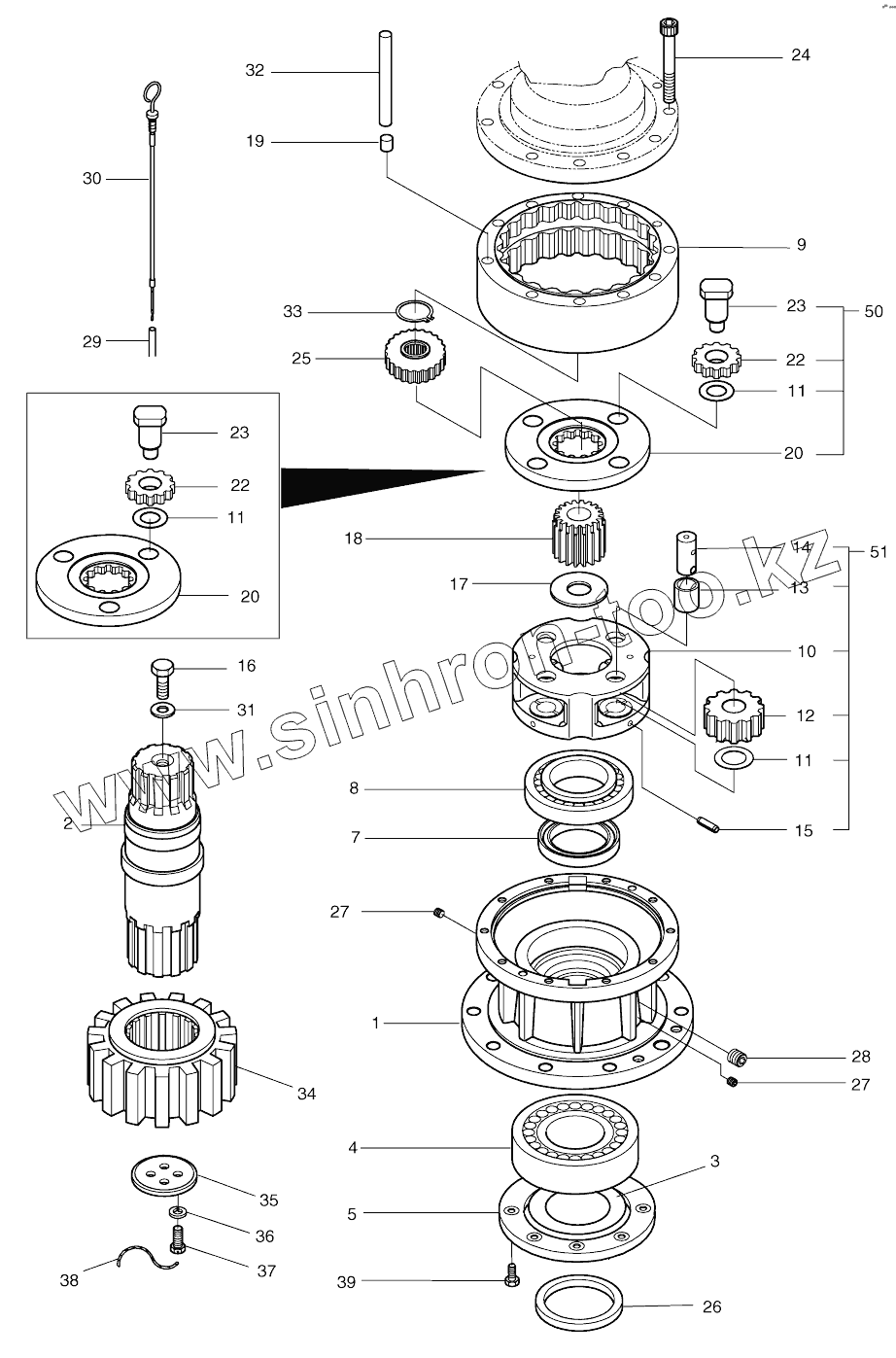

Каталог запасных частей к технике: Doosan SOLAR 170W-V. REDUCTION GEAR
1
2
3
4
5
5
7
8
9
10
11
11
11
11
11
11
11
11
12
13
14
15
16
17
18
19
20
20
20
20
20
20
22
22
22
22
22
22
23
23
23
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 404-00017E | 404-00017E | REDUCTION GEAR | |
| 404-00017C | 404-00017C | REDUCTION GEAR | |
| 404-00017G | 404-00017G | REDUCTION GEAR | |
| 1 | 2423-1496E | CASING | |
| 2 | 105-00001 | SHAFT;DRIVE | |
| 3 | 2412-1040 | PLATE | |
| 4 | 2109-9033 | BEARING;ROLLER | |
| 5 | 2891-1421A | PLATE, COVER | |
| 5 | 2891-1421B | PLATE;COVER | |
| 7 | 2180-1254 | SEAL;OIL | |
| 8 | 2109-1050 | BEARING;ROLLER | |
| 9 | 2104-1013A | GEAR;RING | |
| 10 | 2230-1037A | CARRIER NO.2 | |
| 11 | 2114-1901A | WASHER;THRUST NO.2 | |
| 11 | 2114-1901A | WASHER;THRUST NO.2 | |
| 12 | 2104-1022B | GEAR;PLANET NO.2 | |
| 13 | 2110-1371A | BUSH NO.2 | |
| 14 | 2123-2322B | PIN NO.2 | |
| 15 | S5741341 | PIN;SPRING | |
| 16 | S0121061 | BOLT | |
| 17 | 2114-1902 | WASHER;THRUST NO.3 | |
| 18 | 2104-1021B | GEAR;SUN NO.2 | |
| 19 | 2705-1030 | PIN;KNOCK | |
| 20 | 2230-1036A | CARRIER NO.1 | |
| 20 | 2230-1036B | CARRIER NO.1 | |
| 22 | 2104-1020C | GEAR;PLANET NO.1 | |
| 22 | 2104-1020C | GEAR;PLANET NO.1 | |
| 23 | 2123-2327A | PIN ASS'Y NO.1 | |
| 23 | 2123-2327A | PIN ASS'Y NO.1 | |
| 24 | S2217471 | BOLT;SOCKET | |
| 25 | 2104-1019B | GEAR;SUN NO.1 | |
| 26 | 2114-1914A | SPACER | |
| 27 | 2181-1116D2 | PLUG | |
| 28 | 2181-1116D4 | PLUG | |
| 29 | 2140-1406 | PIPE;LEVEL GAUGE | |
| 30 | 2119-1065 | GAUGE;LEVEL | |
| 31 | S5231090 | WASHER;DOUBLE TAB | |
| 32 | 2182-1756A | PIPE | |
| 33 | S6500450 | RING;SNAP | |
| 34 | 404-00018A | PINION | |
| 35 | 2403-4001A | COVER | |
| 36 | S5102901 | WASHER;SPRING | |
| 37 | 2120-1363 | BOLT | |
| 38 | 2126-9001 | WIRE | |
| 39 | 120-00144 | BOLT | |
| 50 | 230-00050 | Carrier no.1 assy | |
| 51 | 230-00051 | Carrier no.2 assy |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
