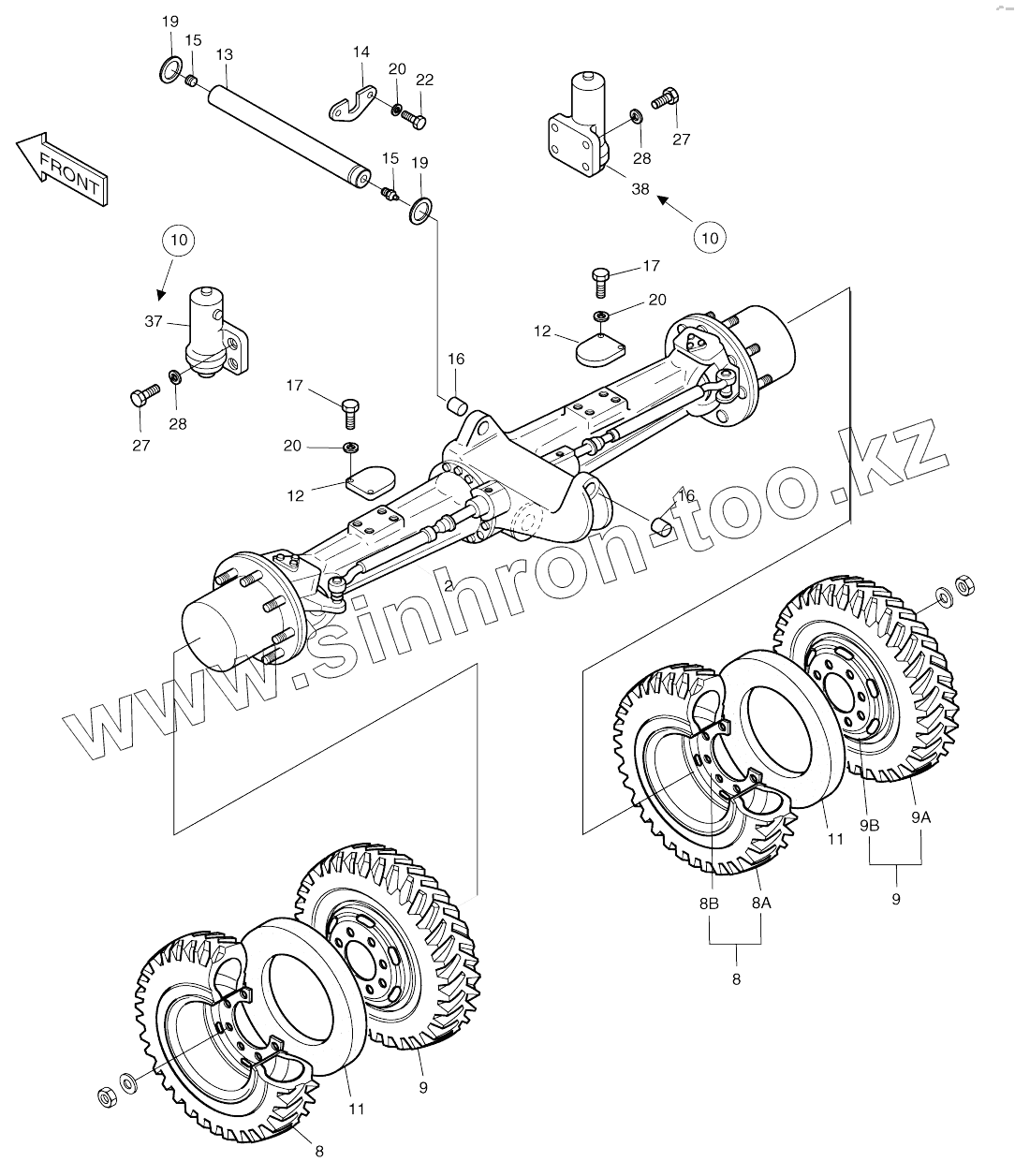

Каталог запасных частей к технике: Doosan SOLAR 170W-V. POWER TRAIN (1)-FRONT AXLE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2200-1043A
2
8
8
8
8
8
8
8A
8A
8B
9
9
9
9
9
9
9A
9A
9B
10
10
11
11
12
12
13
13
14
15
15
16
16
17
17
17
17
19
19
20
20
20
20
20
20
20
20
22
22
27
27
28
28
28
28
37
37
38
38
Позиция на иллюстрации Заводской номер детали Название детали
2200-1043A 2200-1043A POWER TRAIN
2 2211-9074 AXLE, FRONT
8 2276-9062 TIRE AND WHEEL
8 2276-9062B TIRE AND WHEEL
8A 2276-9005 Tire
8A 2276-9005A Tire
8B 278-00001B RIM
9 2276-9063 TIRE AND WHEEL
9 2276-9063B TIRE AND WHEEL
9A 2276-9005 Tire
9A 2276-9005A Tire
9B 278-00001B RIM
10 2440-9406E CYLINDER, CHOCKING
11 2161-9039D5 RUBBER, SPACER
12 191-01785 PAD, CHOCK
13 2123-2435A PIN
13 2123-2435B PIN
14 2891-1724A PLATE, LOCK
15 S6710041 NIPPLE;GREASE
16 2110-1424 BUSH
17 S0521661 BOLT M16X2.0X50
17 S0521666 BOLT M16X2.0X50
19 2114-1879 Shim
20 S5102901 WASHER;SPRING
20 S5102903 WASHER;SPRING
22 S0521351 Bolt
22 S0521356 BOLT M16X2.0X35
27 S0570161 BOLT
28 S5103101 Washer, spring
28 S5103103 WASHER;SPRING
37 440-00461 CYLINDER, CHOCKING
37 440-00461A CYLINDER, CHOCKING
38 440-00462 CYLINDER, CHOCKING
38 440-00462A CYLINDER, CHOCKING
