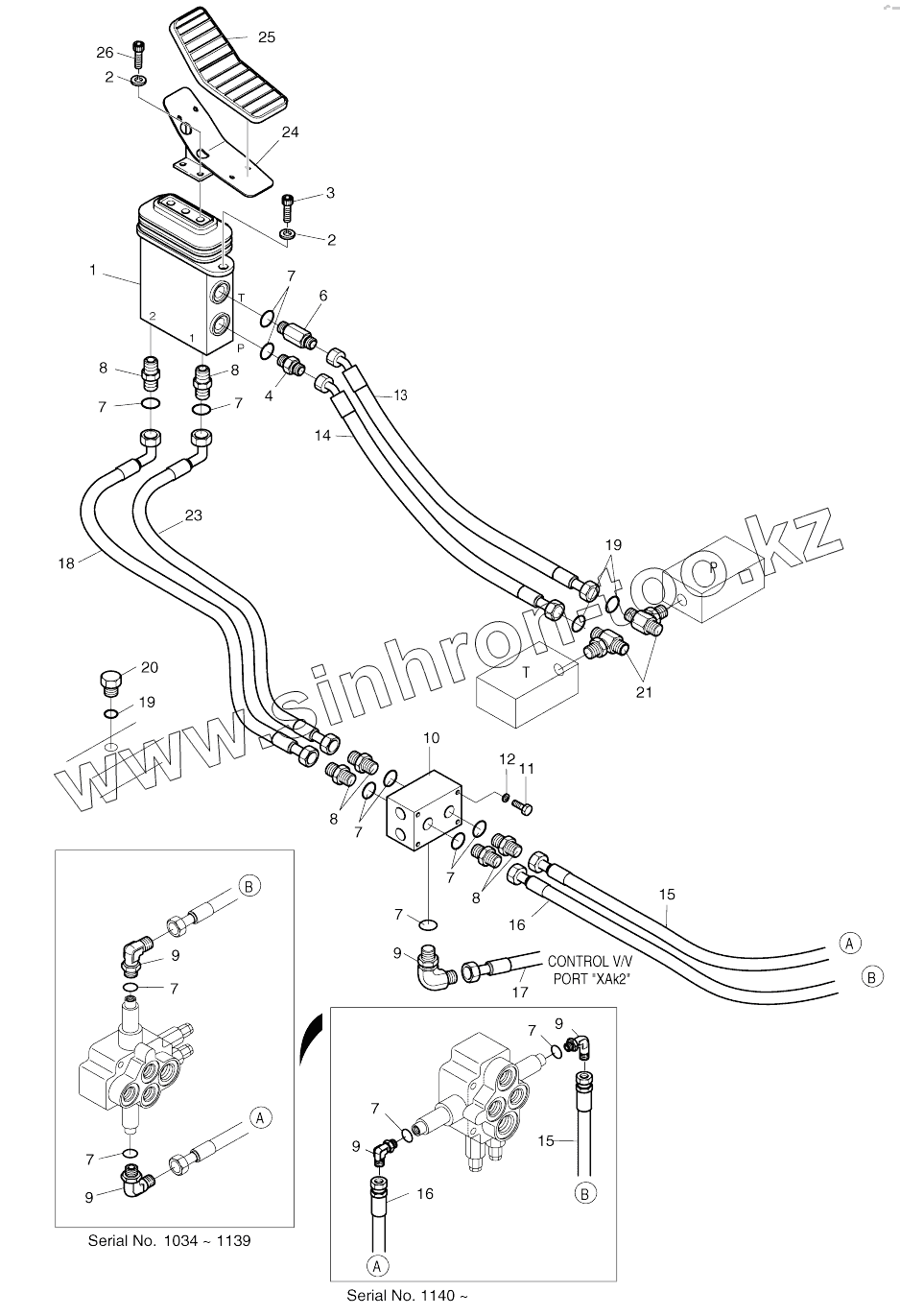

Каталог запасных частей к технике: Doosan SOLAR 170W-V. PILOT PIPING-ARTI.BOOM (1034-)

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

6

7

7

7

7

7

7

7

7

7

7

8

8

8

8

9

9

9

9

9

10

11

12

13

14

15

15

16

16

16

16

17

18

19

19

20

21

23

24

25

26

26

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00621	400-00621		PILOT PIPING
1	420-00160		Valve,pedal
1	420-00347		VALVE;PEDAL
2	S5110603		WASHER;SPRING
3	S2212266		BOLT;SOCKET M10X1.5X30
4	2181-1126D85		Adapter
6	2181-1126D122		Adapter
7	S8000111		O-RING
8	2181-1126D14		ADAPTER;S PFO-PF1/4
9	2181-1702D4		ELBOW
10	2420-9158		VALVE;SHUTTLE
11	S0556453		BOLT M8X1.25X55
12	S5102503		WASHER;SPRING
13	2184-1060D8		Hose
14	DS2054214		Hose
15	2184-1045D152		HOSE PF1/4-2000L
16	2184-1045D251		Hose
16	2184-1045D148		HOSE PF1/4-1800L
17	2184-1045D104		HOSE PF1/4-2400L
18	2184-1046D55		HOSE PF1/4-530L
19	S8000141		O-RING
20	2181-1950D2		PLUG PFO1/2
21	2181-2281D13		TEE PF03/8-2PF3/8
22	2181-1917D55		ADAPTER
23	2184-1046D32		HOSE PF1/4-480L
24	2197-1817		BRACKET;PEDAL(R.H)
25	2161-2257		RUBBER;PEDAL
26	S2211861		Bolt, socket
26	S2211866		BOLT;SOCKET

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
