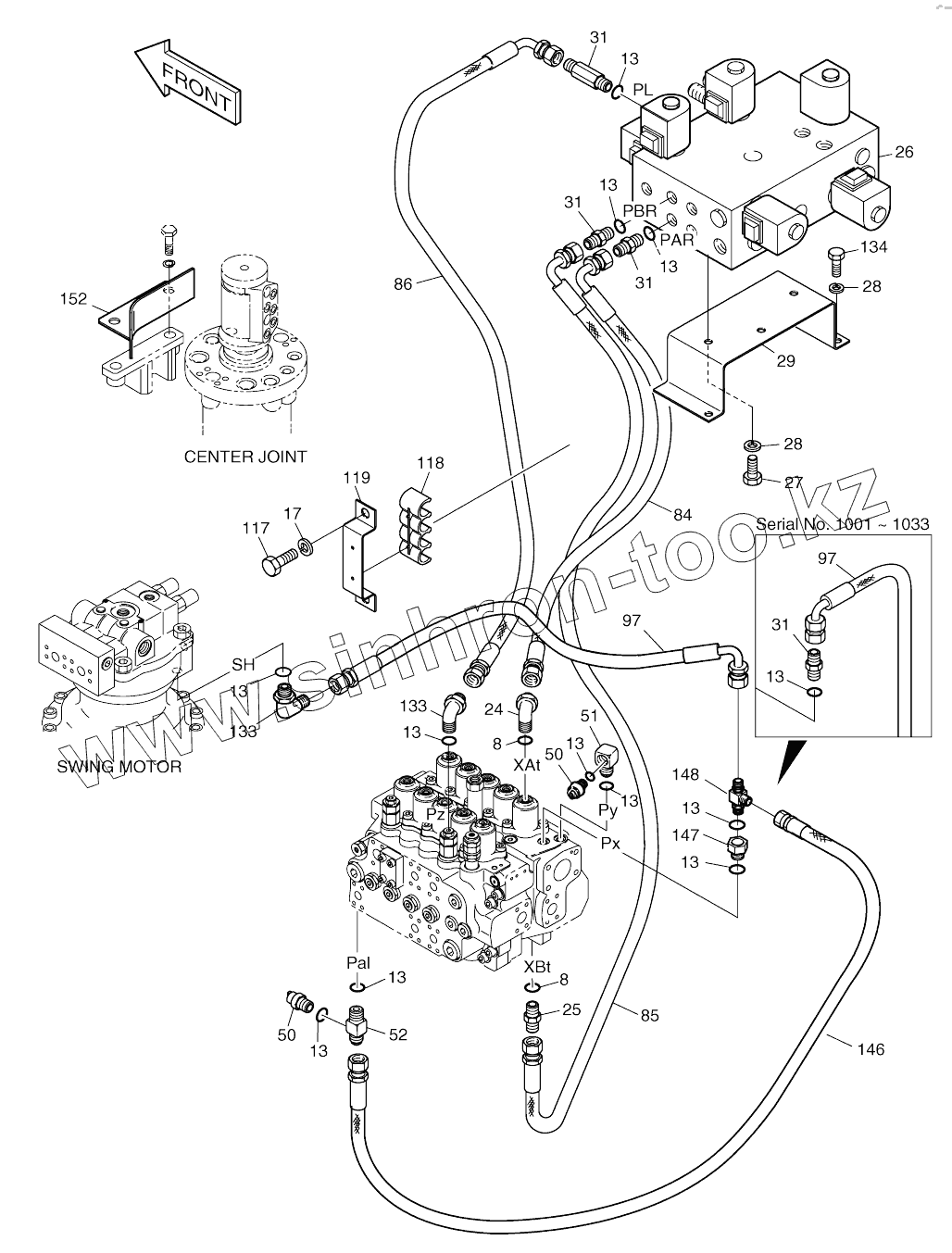

Каталог запасных частей к технике: Doosan SOLAR 170W-V. PILOT PIPING (9)

Тип техники

Марка

Модель

Схема

8

8

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

13

17

24

25

26

27

28

28

29

31

31

31

31

31

31

31

31

50

50

51

52

52

84

85

86

97

97

117

118

119

133

133

133

133

134

146

147

148

152

Позиция на иллюстрации	Заводской номер детали		Название детали
400-00014B	400-00014B		PILOT PIPING
400-00014A	400-00014A		PILOT PIPING
400-00014C	400-00014C		PILOT PIPING
8	S8000141		O-RING
13	S8000111		O-RING
13	S8000111		O-RING
17	S5102503		WASHER;SPRING
24	2181-1702D10		ELBOW
25	2181-1126D36		ADAPTER PFO3/8-PF1/4
26	2420-9324E		Valve, pilot and t/m supply
27	S0511853		BOLT M10X1.5X20
28	S5102603		WASHER;SPRING M10
29	2197-2562		BRACKET
31	2181-1126D34		ADAPTER PFO1/4-PF1/4
31	2181-1126D34		ADAPTER PFO1/4-PF1/4
50	2549-9112		SWITCH;PRESSURE
51	2181-2295D4		ELBOW PFO1/4-PF1/4
52	2181-2635		ADAPTER
52	2181-2636		Tee
84	2184-1060D118		Hose
85	2184-1060D2		Hose
86	2184-1046D188		Hose
97	2184-1046D52		HOSE PF1/4-1100L
117	S0508453		BOLT M8X1.25X12
118	2124-1594A		Clamp, plastic
119	2124-1595A		Clamp, steel
133	2181-1702D4		ELBOW
133	2181-1702D4		ELBOW
134	S0512053		BOLT M10X1.5X25
146	2184-1045D89		HOSE
147	2181-2337D1		Reducer
148	2181-1951D1		TEE PFO1/4-2PF1/4
152	195-01991		Bracket

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
