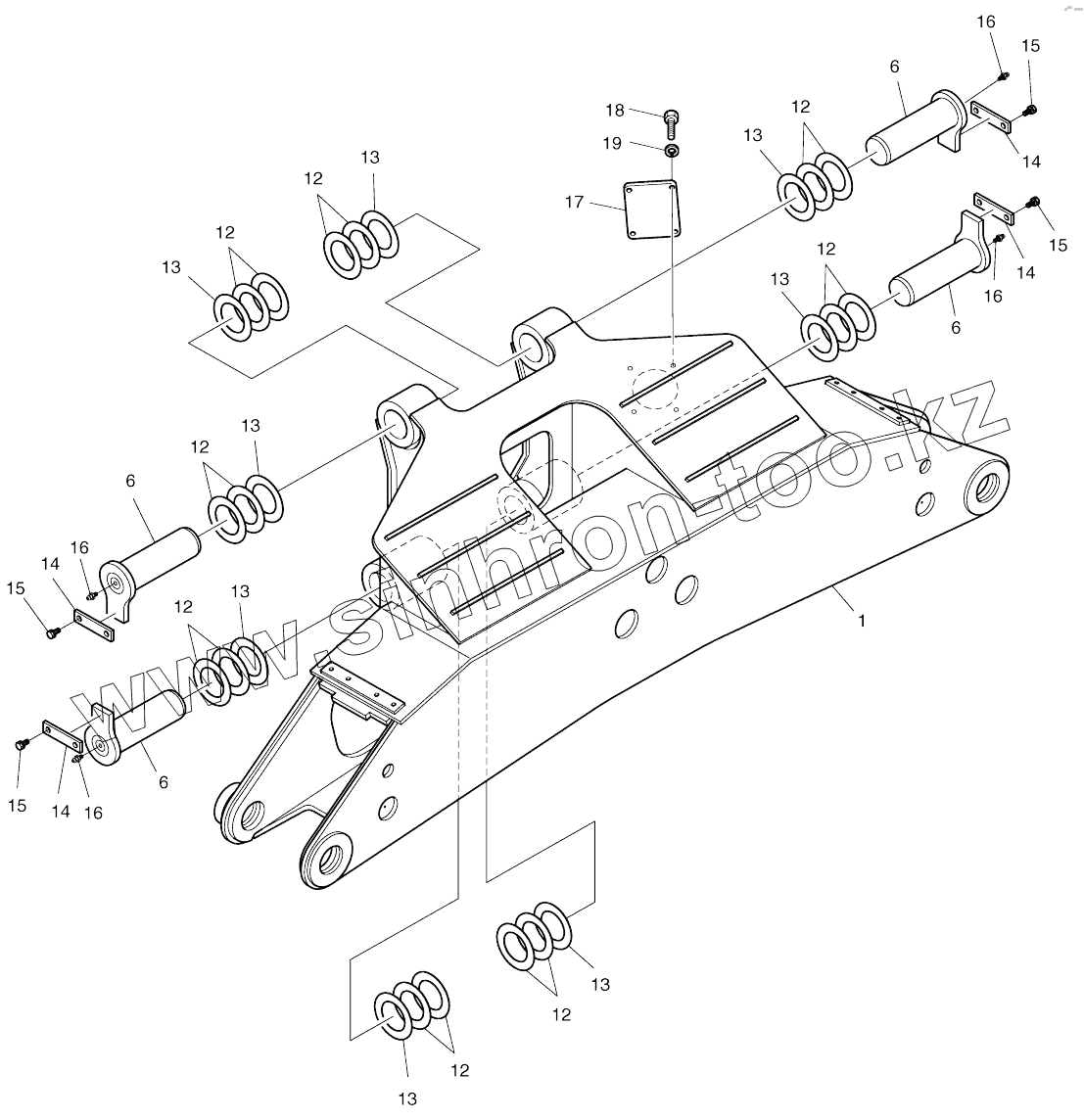

Каталог запасных частей к технике: Doosan SOLAR 170W-V. OUTRIGGER-REAR (1146-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2626-1076A
2626-1076A
2626-1076A
2626-1076A
2626-1076A
2626-1076A
2626-1076A
2626-1076A
1
1
6
6
6
6
6
6
6
6
6
6
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
2626-1076A 2626-1076A REAR OUTRIGGER ASSY
1 626-00046A OUTRIGGER, REAR
1 626-00046B OUTRIGGER, REAR
6 123-00453 Pin
6 123-00448A Pin
12 2114-1059D174 SHIM
13 2114-1059D175 SHIM
14 621-02256 Plate
15 2120-2196D2 BOLT;SET M10X1.5X25
16 S6710101 Nipple, grease
17 2213-4026 Cover
18 S0511853 BOLT M10X1.5X20
19 S5102603 WASHER;SPRING M10
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
