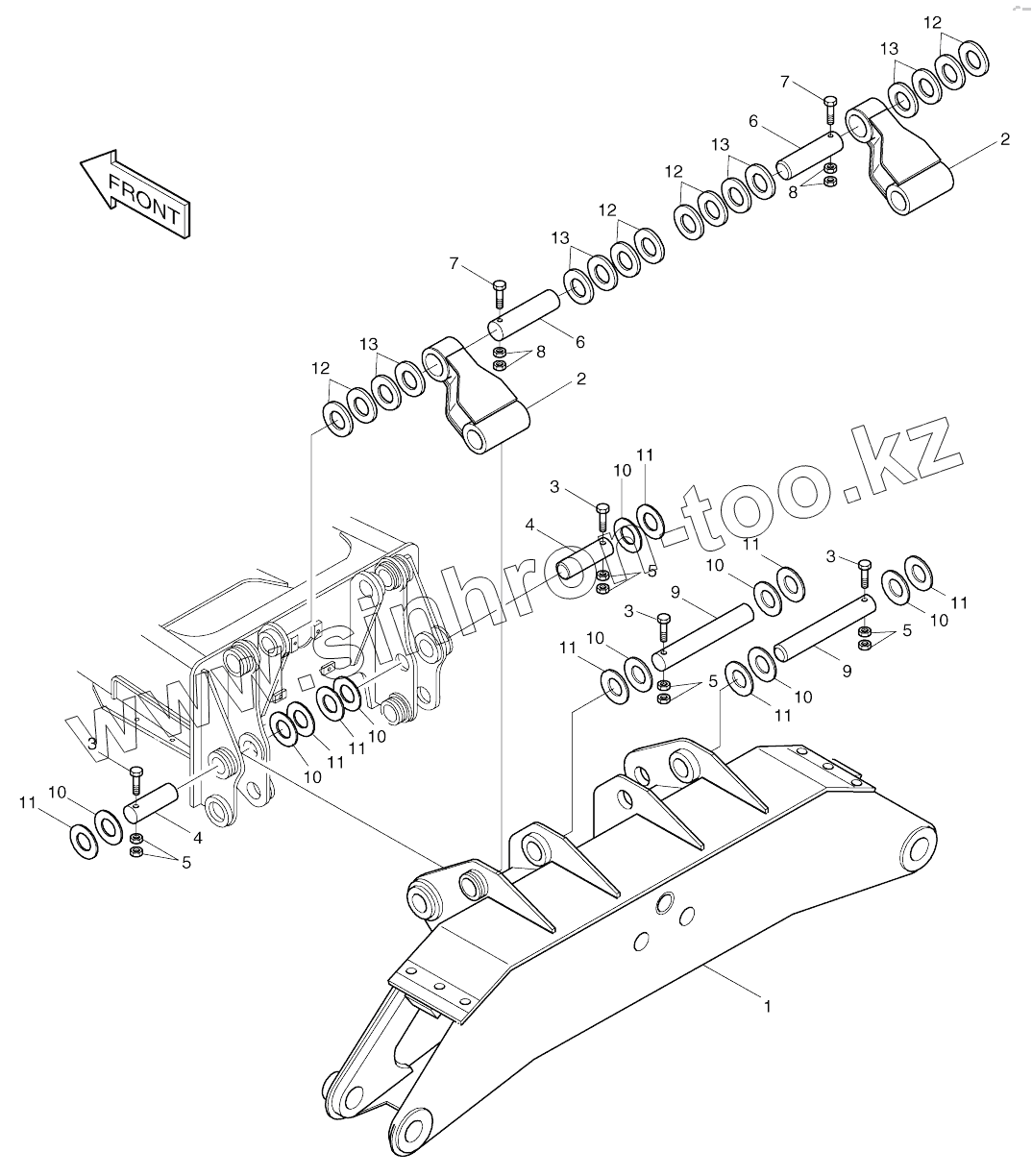

Каталог запасных частей к технике: Doosan SOLAR 170W-V. OUTRIGGER-REAR (1001-1145)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2626-1076A
2626-1076A
1
2
2
3
3
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
13
13
13
Позиция на иллюстрации Заводской номер детали Название детали
2626-1076A 2626-1076A REAR OUTRIGGER ASSY
1 2626-1073A OUTRIGGER, REAR
2 2155-1348 LINK
3 S0566651 Bolt
4 2123-2342A PIN
5 S4012933 NUT
6 2123-2340B PIN
7 S0571661 BOLT
8 S4013133 Nut
9 2123-2355A PIN
10 2114-1059D150 SHIM
11 2114-1059D153 SHIM
12 2114-1059D63 SHIM
12 2114-1059D174 SHIM
13 2114-1059D64 SHIM
13 2114-1059D175 SHIM
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
