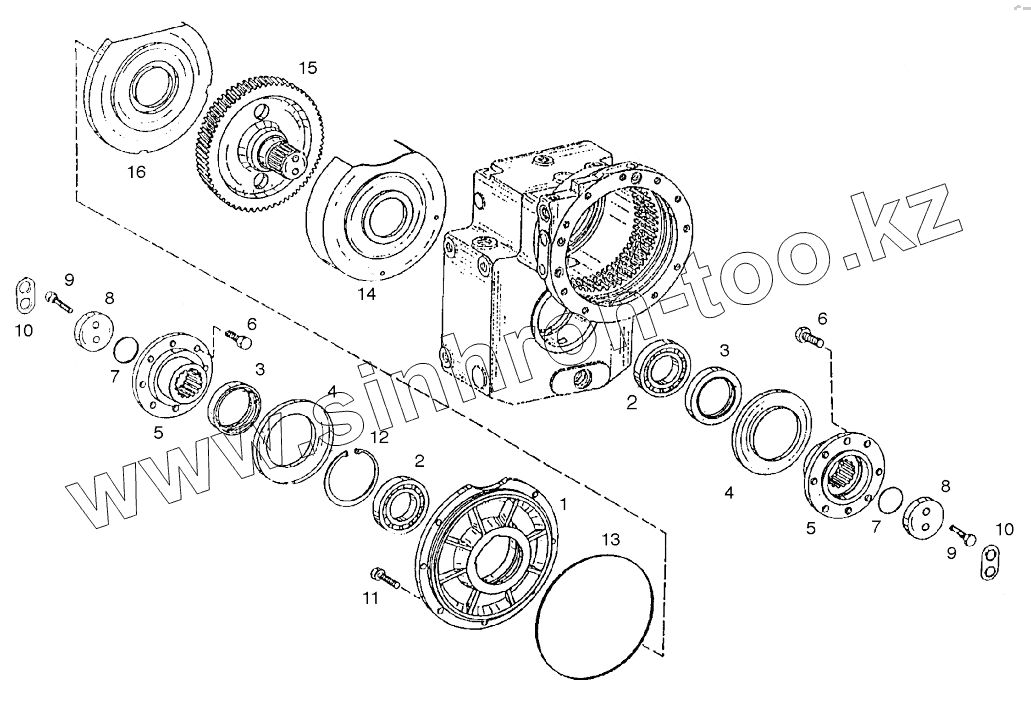

Каталог запасных частей к технике: Doosan SOLAR 170W-V. OUTPUT SHAFT-TRANSMISSION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали
1 4143 303 006 Cover
2 0750 116 254 Bearing, roller
3 0750 111 409 Seal, shaft
4 4143 303 048 Plate, deflector
5 4143 303 021 Flange, output
6 0636 021 158 Screw, hex.
7 0634 313 092 O-ring
8 4112 303 216 Washer
9 0636 015 130 Screw, hex.
10 1269 302 164 Washer, tab
11 0636 016 011 Screw, hex.
12 0630 502 047 Ring, retaining
13 0634 304 243 O-ring
14 4143 303 020 Sheet, screen
15 4143 303 026 Gear, helical
16 4143 303 005 Deflector, oil
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
