Каталог запасных частей к технике: Doosan SOLAR 170W-V. OIL TANK

Тип техники

Марка

Модель

Схема

2470-2156A

1

1

1

1

2

3

4

5

6

7

8

9

10

10

10

11

11

11

12

13

14

15

16

17

18

18

18

18

18

18

19

19

19

19

20A

20B

20B

20C

21

21A

22

23

23

23

23

23

23

24

24

24

24

24

24

25

26

27

28

30

32

33

34

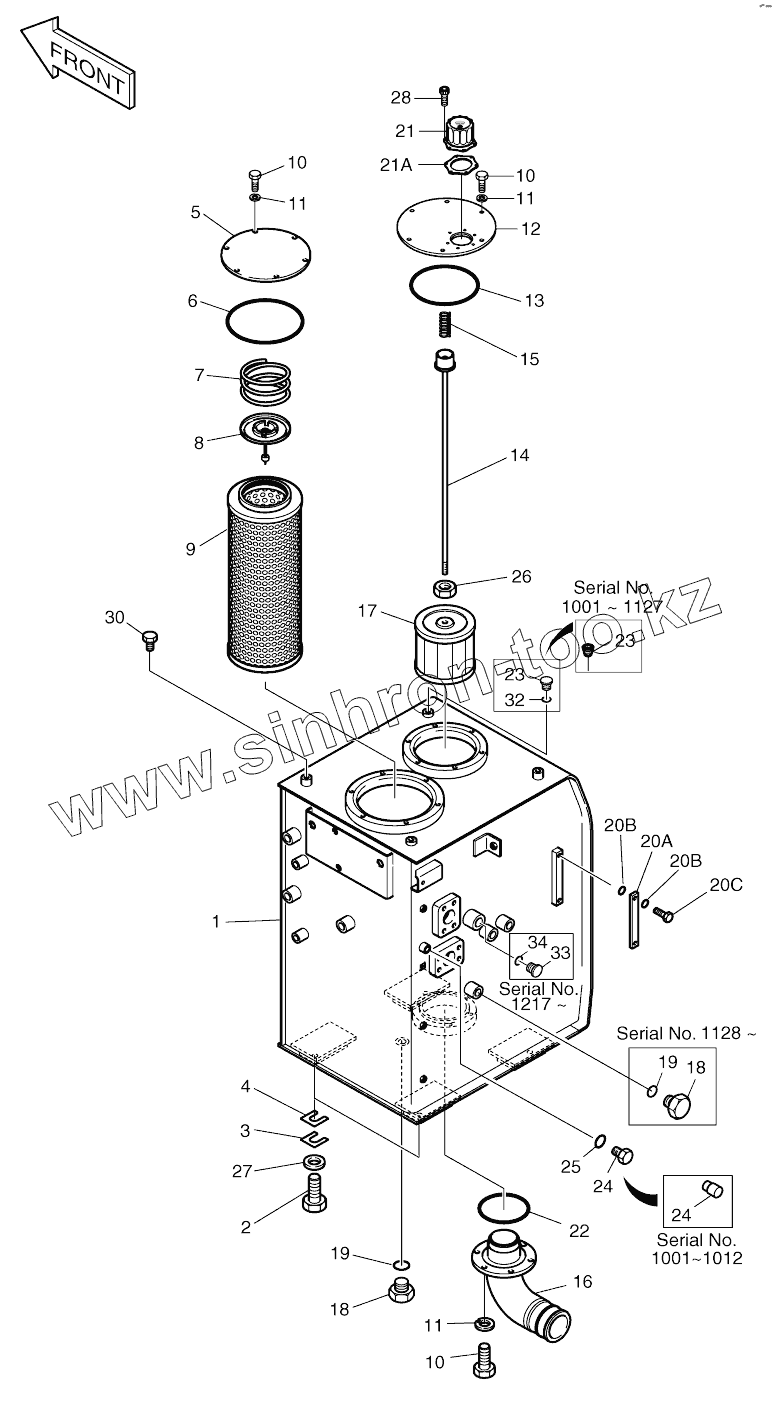

Позиция на иллюстрации	Заводской номер детали		Название детали
2470-2156A	2470-2156A		OIL TANK ASSY
1	2470-2155A		TANK, OIL
1	2470-2155B		TANK, OIL
1	2470-2155C		TANK, OIL
1	2470-2155E		TANK, OIL
2	S0521451		BOLT M16X2.0X40
3	2114-1813		SHIM D20X0.8T
4	2114-1814		SHIM D20X1.6T
5	2473-1080A		COVER
6	S8012000		O-RING
7	2129-1393		SPRING
8	2426-1175		VALVE;BY-PASS
9	2474-9404A		ELEMENT;RETURN OIL
10	S0512053		BOLT M10X1.5X25
11	S5102603		WASHER;SPRING M10
12	2473-1088B		COVER
13	S8011650		O-RING
14	2136-1434		ROD
15	2129-1008		SPRING
16	2140-1183		Pipe, suction
17	2474-9016A		FILTER;SUCTION
18	2181-1950D7		PLUG PF1/2
18	2181-1950D7		PLUG PF1/2
19	S8000181		O-RING
19	S8000181		O-RING
20	2119-1007		GAUGE;LEVEL
20A	PLATE		Plate
20B	S8000110		O-ring
20C	2120-1063		Bolt
21	422-00027A		BREATHER;AIR
21A	180-00200		PACKING
22	S8011200		O-RING
23	2181-1116D2		PLUG
23	2181-1950D1		PLUG
24	2549-1135D2		SWITCH;PRESSURE
24	2181-2667		PLUG
25	S8180221		PACKING
26	S4012733		NUT M12
27	2114-1816		WASHER;HARD
28	S2202761		Bolt, socket
30	S0514653		BOLT M12X1.75X16
32	S8000111		O-RING
33	2181-1950D5		Plug
34	S8040121		O-RING

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
