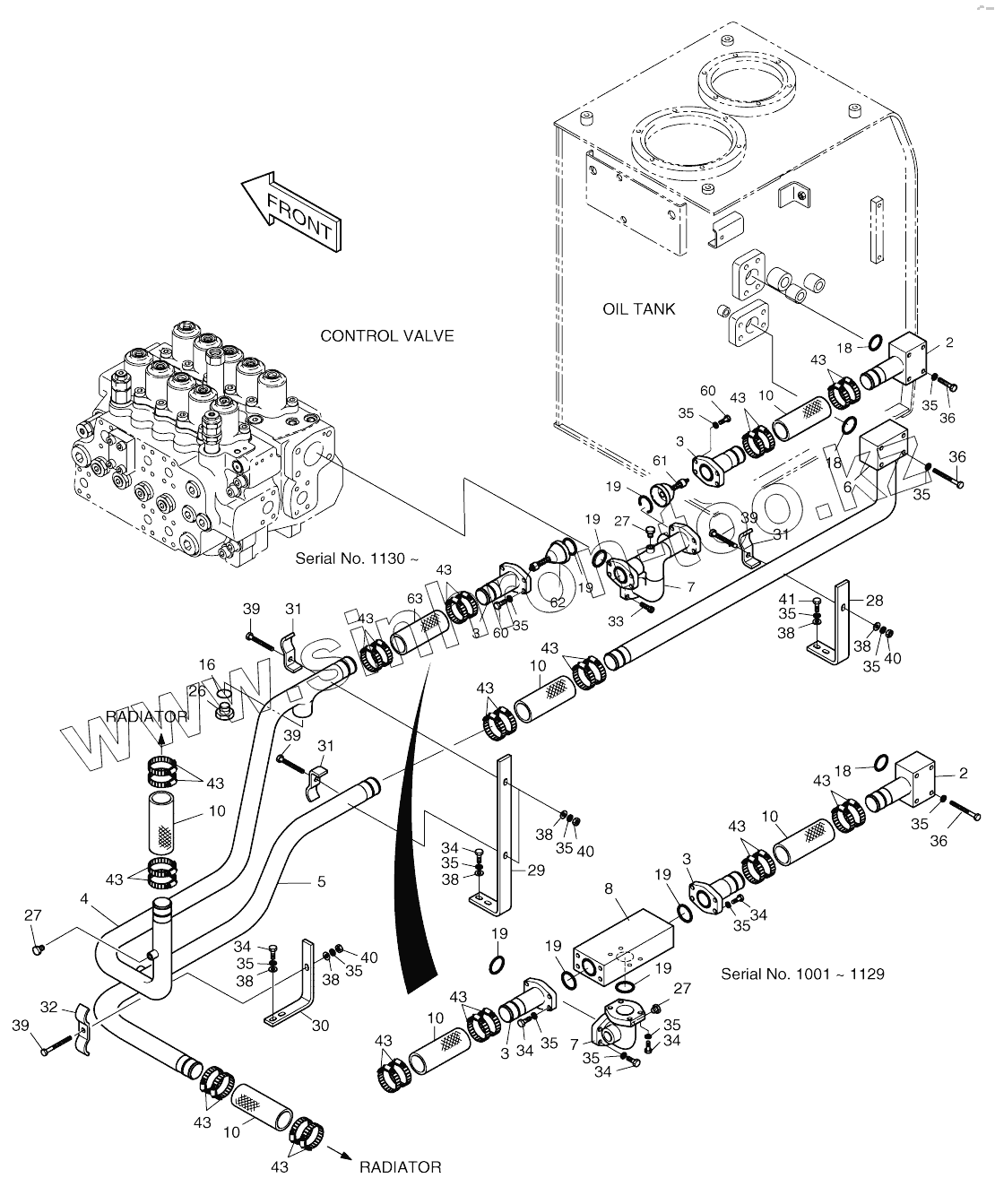

Каталог запасных частей к технике: Doosan SOLAR 170W-V. OIL COOLER PIPING (1)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
400-00012B
400-00012B
400-00012A
400-00012A
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
5
6
7
7
7
7
8
8
10
10
10
10
10
10
10
10
10
10
10
10
10
10
16
18
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
26
27
27
27
28
29
30
31
31
31
32
33
34
34
34
34
34
34
34
34
34
34
34
34
34
34
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
35
36
36
36
38
38
38
38
38
38
39
39
39
39
40
40
40
41
43
43
43
43
43
43
43
43
43
43
43
43
43
43
60
60
61
62
63
Позиция на иллюстрации Заводской номер детали Название детали
400-00012B 400-00012B OIL COOLER PIPING
400-00012A 400-00012A OIL COOLER PIPING
2 2140-1591 PIPE
2 2140-1186A Pipe
3 2140-1448 PIPE
3 2140-1185A PIPE
4 2140-1622 PIPE
5 2140-1623 PIPE
6 2140-1618 PIPE
7 2140-1468B PIPE
7 2140-1586 PIPE
8 2420-9591 VALVE, BY-PASS
8 420-00019 VALVE, RESTRICTION
10 2185-1776D2 HOSE-200L
10 2185-1776D2 HOSE-200L
16 S8000291 O-RING
18 2180-1026D28 O-RING
19 2180-1026D27 O-RING
19 2180-1026D27 O-RING
26 2181-1950D9 PLUG PFO1
27 2181-2047 PLUG
28 2197-2023 BRACKET
29 2197-1458A Bracket
30 2197-2194 Bracket
31 2124-1224D2 CLAMP
32 2124-1340D6 CLAMP
33 S2215366 BOLT;SOCKET M12X1.75X35
34 S0560553 BOLT M12X1.75X40
34 S0560553 BOLT M12X1.75X40
35 S5102703 WASHER;SPRING M10
35 S5102703 WASHER;SPRING M10
36 S0561253 BOLT M12X1.75X75
38 S5010713 WASHER;PLAIN
39 S0561353 BOLT M12X1.75X80
40 S4012733 NUT M12
41 S0515253 BOLT M12X1.75X30
43 S8450053 CLAMP;HOSE
60 S0560953 BOLT M12X1.75X60
61 420-00350 Valve, by-pass
62 420-00351 Valve, by-pass
63 2185-1776D3 HOSE-170L
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
