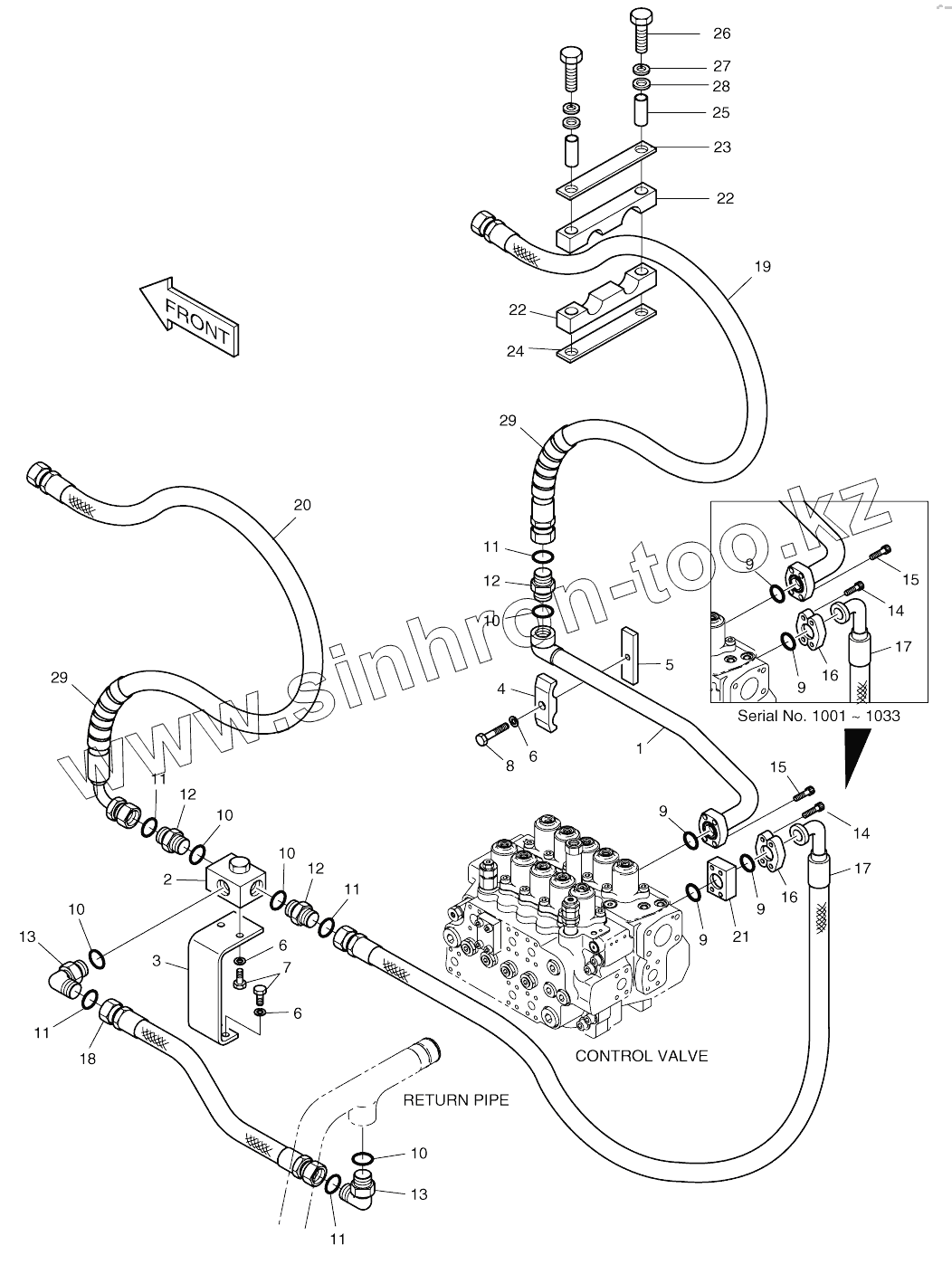

Каталог запасных частей к технике: Doosan SOLAR 170W-V. MAIN PIPING-ONE AND TWO WAY
400-00188
400-00188
400-00188
1
2
2
3
4
5
6
6
6
7
8
9
9
9
9
9
9
9
9
9
9
10
10
10
10
10
11
11
11
11
11
12
12
12
13
13
14
14
14
14
14
14
15
15
15
15
15
15
16
16
17
17
17
17
17
17
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00188 | 400-00188 | MAIN PIPING-ONE WAY | |
| 1 | 140-00148 | Pipe | |
| 2 | 2420-9633A | VALVE;SWITCH | |
| 2 | 2420-9633 | VALVE, SWITCH | |
| 3 | 195-00252 | BRACKET | |
| 4 | 2124-1025D5 | Clamp | |
| 5 | 191-00158 | Seat, screw | |
| 6 | S5102703 | WASHER;SPRING M10 | |
| 7 | S0515253 | BOLT M12X1.75X30 | |
| 8 | S0561053 | BOLT M12X1.75X65 | |
| 9 | 2180-1026D19 | O-RING | |
| 9 | 2180-1026D19 | O-RING | |
| 10 | S8000291 | O-RING | |
| 11 | S8030161 | O-RING | |
| 12 | 2181-4133D6 | ADAPTER PFO1-UNF1 7/16 | |
| 13 | 2181-2815D1 | ELBOW | |
| 14 | S2212261 | Socket-head bolt | |
| 14 | S2213066 | BOLT;SOCKET M10X1.5X70 | |
| 15 | S2212366 | BOLT M10X1.5X35 | |
| 15 | S2212361 | Bolt, socket | |
| 16 | 2181-9083 | Flange | |
| 17 | 2184-1200D56 | HOSE | |
| 17 | DS2018054 | HOSE | |
| 17 | 2184-1200D52 | Hose | |
| 18 | 2184-1196D138 | HOSE | |
| 19 | 2184-1196D85 | HOSE | |
| 19 | DS2011289 | HOSE | |
| 20 | DS2013336 | HOSE | |
| 20 | 2184-1197D90 | HOSE | |
| 21 | 2181-2614 | Block, spacer | |
| 22 | 124-00174 | CLAMP;HOSE | |
| 23 | 621-01191 | PLATE | |
| 24 | 621-01192 | PLATE | |
| 25 | 2182-1018D47 | PIPE | |
| 26 | S0559153 | BOLT M10X1.5X80 | |
| 27 | S5102603 | WASHER;SPRING M10 | |
| 28 | S5010613 | WASHER;PLAIN | |
| 29 | 2158-1003D37 | PROTECTOR;HOSE-1200L |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
