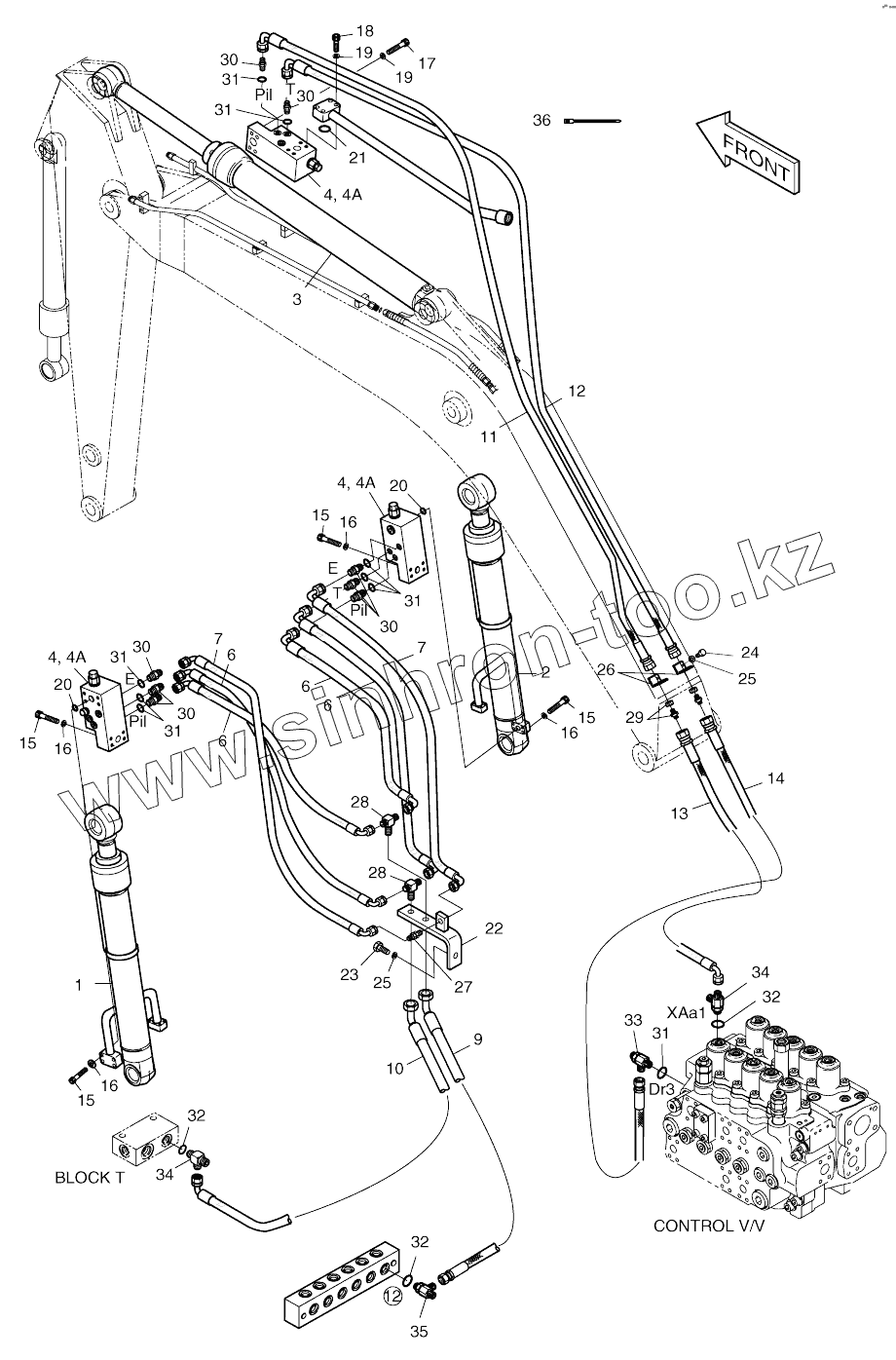

Каталог запасных частей к технике: Doosan SOLAR 170W-V. LOCK VALVE PIPING
400-00191
1
2
3
4
4
4
4A
4A
4A
6
6
6
6
7
7
9
10
11
11
12
12
12
12
12
12
13
13
14
14
15
15
15
15
15
15
15
15
16
16
16
16
16
16
16
16
17
17
18
18
19
19
19
19
19
19
20
20
21
22
23
24
25
25
26
27
28
28
29
30
30
30
30
30
31
31
31
31
31
31
32
32
32
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-00191 | 400-00191 | LOCK VALVE PIPING | |
| 1 | 440-00090 | BOOM CYLINDER-L.H | |
| 2 | 440-00091 | BOOM CYLINDER-R.H | |
| 3 | 440-00092 | CYLINDER;ARM | |
| 4 | 420-00003A | VALVE;LOCK | |
| 4A | K9000998 | SEAL KIT | |
| 6 | 2184-1062D59 | HOSE PF1/4-1500L | |
| 7 | 2184-1076D118 | Hose | |
| 9 | 2184-1060D217 | HOSE | |
| 10 | 2184-1062D78 | HOSE | |
| 11 | 2184-1046D260 | HOSE PF1/4-4740L | |
| 11 | 2184-1046D261 | Hose | |
| 12 | 2184-1046D254 | HOSE | |
| 12 | 2184-1046D260 | HOSE PF1/4-4740L | |
| 13 | 2184-1046D116 | HOSE PF3/8-2000L | |
| 13 | 2184-1046D284 | HOSE PF3/8-1800L | |
| 14 | 2184-1045D215 | Hose | |
| 14 | 2184-1045D206 | Hose | |
| 15 | S2212661 | Bolt, socket | |
| 15 | S2212666 | BOLT M10X1.5X50 | |
| 16 | S5110611 | WASHER | |
| 16 | S5110613 | WASHER;SPRING M10 | |
| 17 | S2215761 | BOLT, SOCKET | |
| 17 | S2215766 | Bolt | |
| 18 | S2215861 | BOLT | |
| 18 | S2215866 | BOLT;SOCKET | |
| 19 | S5110701 | WASHER;SPRING | |
| 19 | S5110703 | Washer | |
| 20 | S8000281 | O-RING | |
| 21 | S8000341 | O-ring | |
| 22 | 195-00294 | BRACKET | |
| 23 | S0561353 | BOLT M12X1.75X80 | |
| 24 | S0515353 | BOLT M12X1.75X35 | |
| 25 | S5102703 | WASHER;SPRING M10 | |
| 26 | 197-00020 | BRACKET | |
| 27 | 181-00020 | ADAPTER PF1/4-PF1/4 | |
| 28 | 181-00008 | TEE | |
| 29 | 181-00007 | ADAPTER | |
| 30 | 2181-1126D14 | ADAPTER;S PFO-PF1/4 | |
| 31 | S8000111 | O-RING | |
| 32 | S8000141 | O-RING | |
| 33 | 2181-1951D14 | TEE | |
| 34 | 2181-1951D16 | TEE | |
| 35 | 2181-1951D11 | TEE PFO3/8-PF3/8-PF1/4 | |
| 36 | 2124-1084D2 | CLIP;BAND |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
