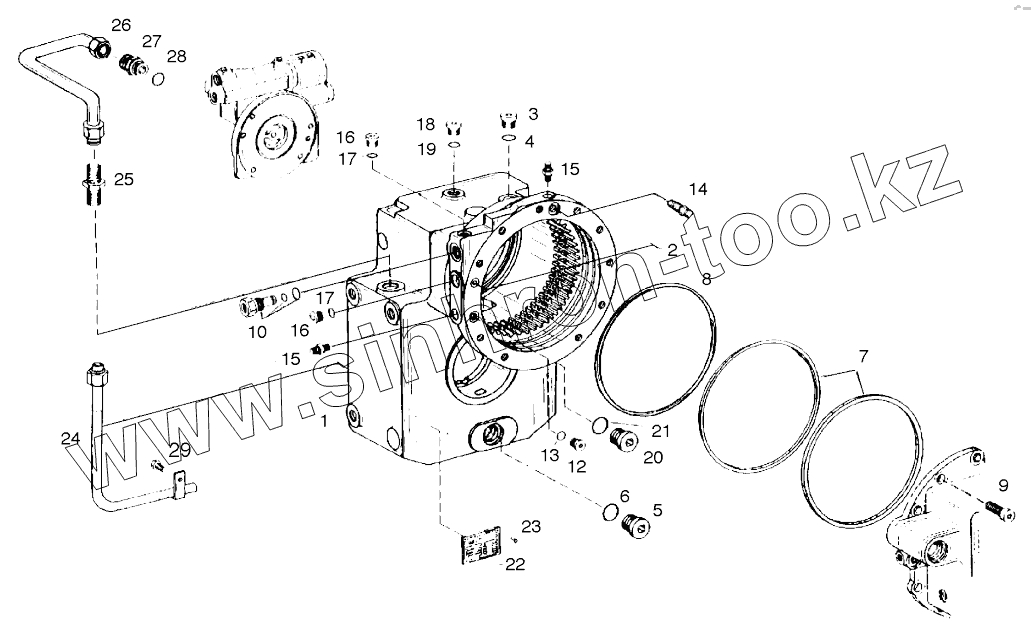

Каталог запасных частей к технике: Doosan SOLAR 170W-V. HOUSING-TRANSMISSION

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
12
13
14
15
15
16
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 4143 301 017 Housing
2 0634 313 603 O-ring
3 0636 302 015 Plug, screw
4 0634 304 287 O-ring
5 0636 302 056 Plug, screw
6 0634 303 233 O-ring
7 0501 208 171 Gasket
8 0634 313 591 O-ring
9 0636 101 068 Screw, cap
10 4143 221 006 Valve, throttle cpl.
10A 0634 313 164 O-ring
10B 0634 304 484 O-ring
12 0636 302 038 Plug, screw
13 0634 303 280 O-ring
14 0501 200 072 Valve, vent
15 0750 108 044 Plug
16 0636 302 013 Plug, screw
17 0634 306 522 O-ring
18 0636 302 004 Plug, screw
19 0634 801 057 Ring, sealing
20 0636 302 056 Plug, screw
21 0634 303 233 O-ring
22 0730 365 124 Plate, type.introduction date
22 0730 365 003 Plate
23 0631 311 009 Stud, grooved
24 4143 201 005 Tube, suction
25 0637 846 603 Nipple
26 4143 201 012 Pipe
27 0637 842 518 Screw, sleeve
28 0634 316 015 O-ring
29 0636 015 301 Screw, hex.
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
