Каталог запасных частей к технике: Doosan SOLAR 170W-V. FRAME

Тип техники

Марка

Модель

Схема

1

1

1

1

1

1

2

2

2A

3

4

5

5

6

7

8

9

10

11

11

12

13

13

14

14

15

15

15

16

16

17

18

19

20

21

21

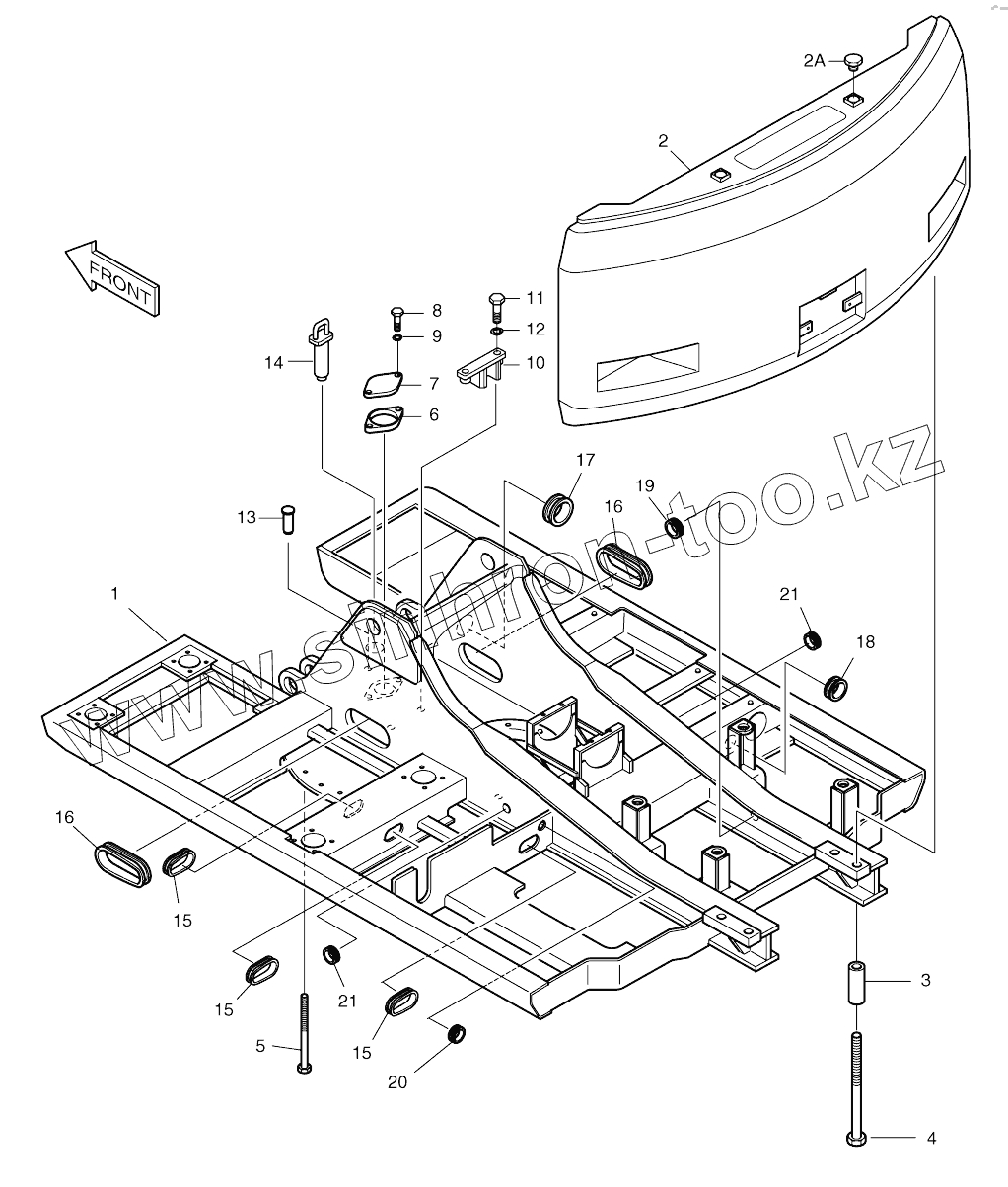

Позиция на иллюстрации	Заводской номер детали		Название детали
2600-1148A	2600-1148A		MAIN FRAME ASSY
1	2603-1586B		MAIN FRAME
1	2603-1586E		MAIN FRAME
1	2603-1586G		MAIN FRAME
1	2603-1586H		MAIN FRAME
1	2603-1586J		MAIN FRAME
1	2603-1586K		MAIN FRAME
2	2624-1117B		WEIGHT, COUNTER
2	2624-1117C		WEIGHT, COUNTER
2A	2160-9011		CAP
3	2114-1817		SPACER
4	2120-2137		BOLT M30X3.0X240
5	S0570961		BOLT M20X2.5X105
5	S0570966		BOLT M20X2.5X105
6	2180-1017A		PACKING
7	2403-1002		COVER
8	S0511853		BOLT M10X1.5X20
9	S5102603		WASHER;SPRING M10
10	2195-4824B		Bracket
11	S0765361		BOLT
11	S0565366		Bolt
12	S5102901		WASHER;SPRING
13	2123-1715		Pin, dowel
13	2123-1107D4		PIN;DOWEL
14	2123-1902		Lock, swing
14	2123-1902A		Lock, swing
15	2160-1201D12		BUSHING;RUBBER
16	2160-1201D8		BUSHING;RUBBER
17	2160-1004D54		Bushing, rubber
18	2160-1004D31		BUSHING;RUBBER
19	2160-1004D51		BUSHING;RUBBER
20	2160-1004D20		BUSHING, RUBBER
21	2160-1004D55		Bushing, rubber

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
