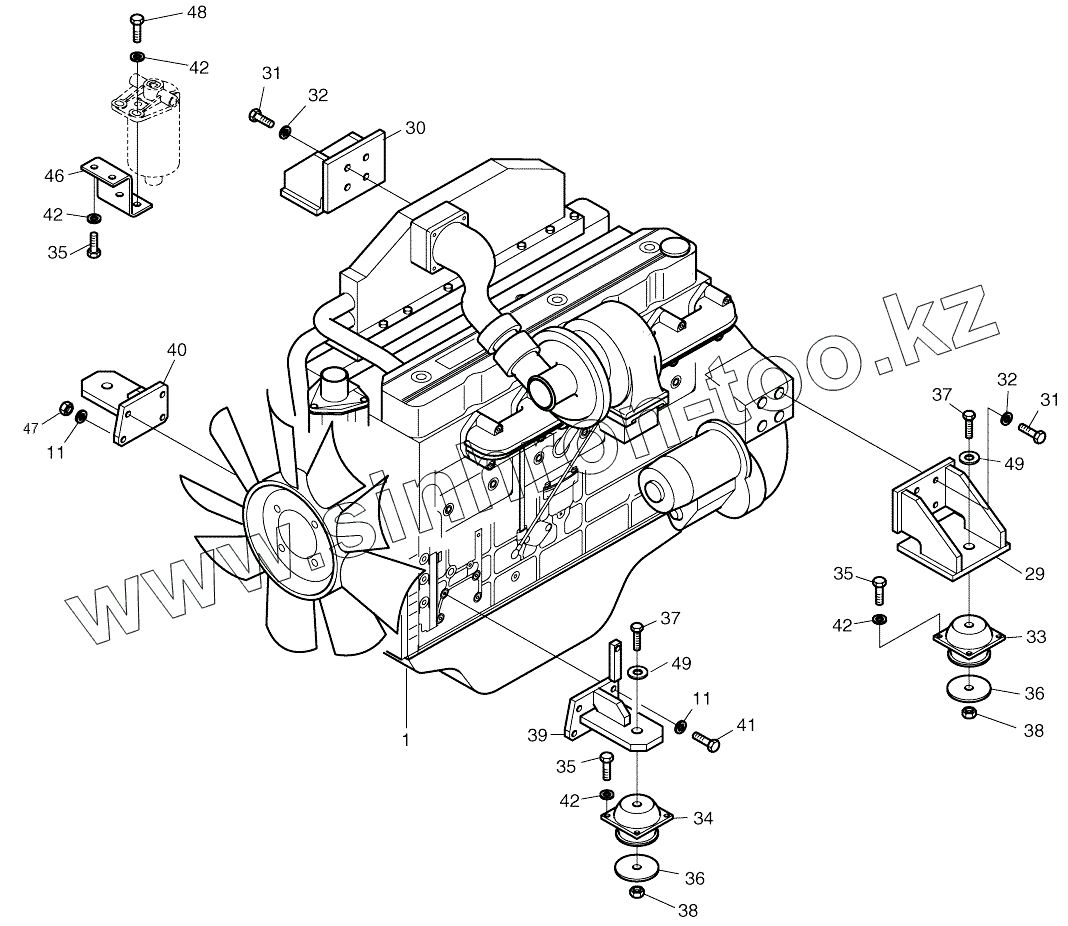

Каталог запасных частей к технике: Doosan SOLAR 170W-V. ENGINE MOUNTING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
11
11
29
30
31
31
32
32
33
34
35
35
35
36
36
37
37
37
37
38
38
39
40
41
42
42
42
42
46
47
48
49
49
Позиция на иллюстрации Заводской номер детали Название детали
2201-1097A 2201-1097A ENGINE ASSY
1 201-00002 ENGINE
11 S5102603 WASHER;SPRING M10
29 2197-1399A Bracket
30 2197-1400A Bracket
31 S0786253 BOLT M12X1.5X30
32 S5102703 WASHER;SPRING M10
33 2161-9405 RUBBER, ENGINE MOUNT.
34 2161-9404 Rubber, engine mounting
35 S0512053 BOLT M10X1.5X25
36 2114-4024A WASHER, BUMP
37 S0766661 Bolt
37 S0766666 Bolt
38 121-00035 Nut, lock
39 2197-1381A BRACKET
40 2197-1382A BRACKET
41 S0712253 BOLT M10X1.25X30
42 S5010613 WASHER;PLAIN
46 2891-1373 PLATE
47 S4032633 NUT M10X1.25
48 S0512253 BOLT M10X1.5X30
49 2114-1816A WASHER;HARD
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
