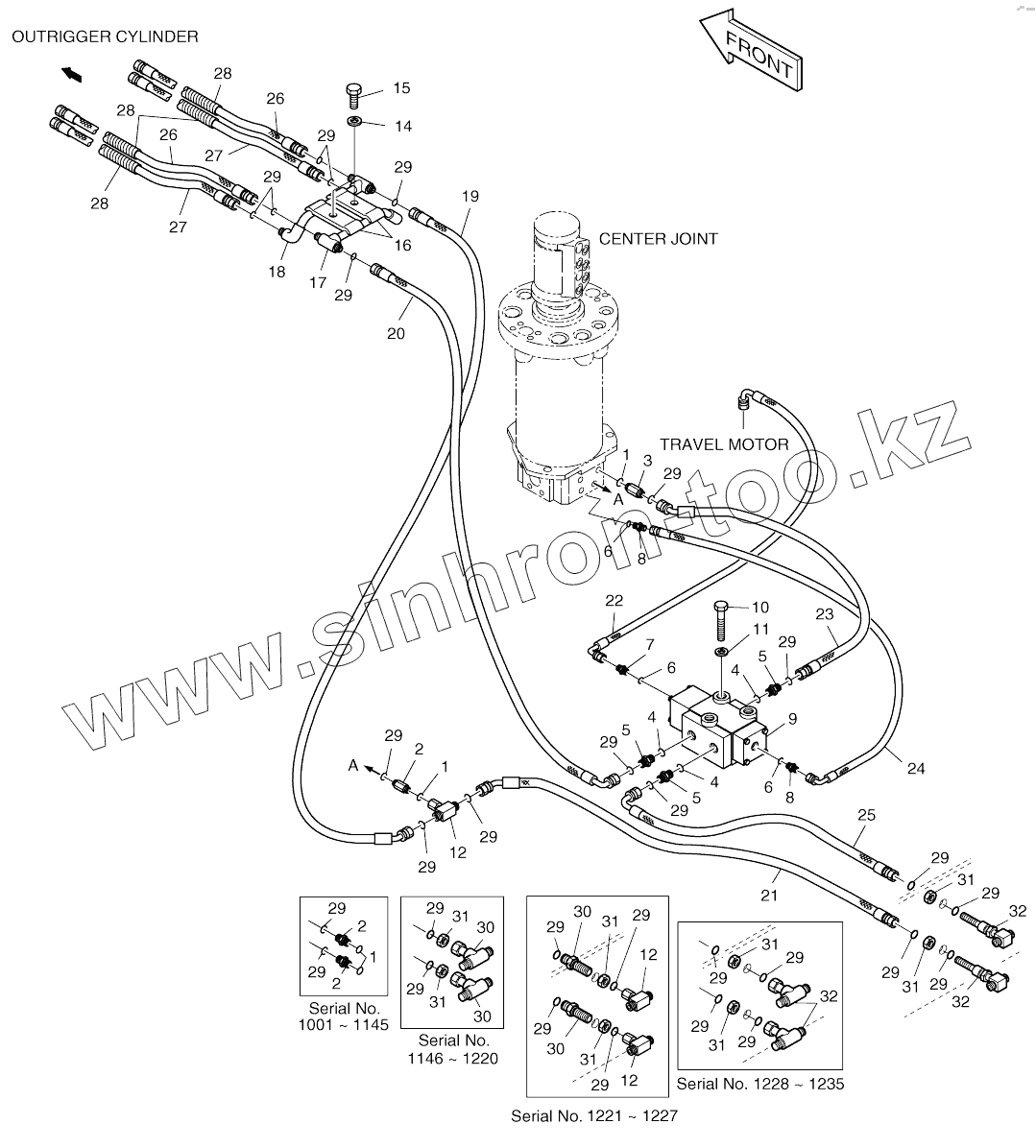

Каталог запасных частей к технике: Doosan SOLAR 170W-V. DOZER AND OUTRIGGER PIPING

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2400-2098A
2400-2098A
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
3
4
4
4
5
5
5
6
6
6
7
8
8
9
10
10
11
12
12
12
12
12
12
12
12
12
12
12
12
14
15
16
17
18
19
20
21
21
22
23
24
25
25
26
26
27
27
28
28
28
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
29
30
30
30
30
30
30
30
30
30
30
31
31
31
31
31
31
31
31
32
32
32
32
32
32
Позиция на иллюстрации Заводской номер детали Название детали
2400-2098A 2400-2098A DOZER AND OUTRIGGER PIPING
1 S8000181 O-RING
1 S8000181 O-RING
2 2181-4133D46 ADAPTER
2 2181-4133D46 ADAPTER
3 2181-4133D3 ADAPTER
4 S8000231 O-RING
5 2181-2627D2 ADAPTER
6 S8000111 O-RING
7 2181-1126D89 ADAPTER
8 2181-1126D14 ADAPTER;S PFO-PF1/4
9 2426-9041 Valve, selector
10 S2213161 BOLT
10 S2213166 Bolt, socket
11 S5102603 WASHER;SPRING M10
12 181-00137 Tee
12 181-00137 Tee
12 181-00137 Tee
14 S5102703 WASHER;SPRING M10
15 S0560653 Bolt
16 2124-1340D5 Clamp
17 2140-1634B Pipe
18 2140-1635B Pipe
19 2184-1212D38 Hose
20 2184-1197D157 Hose
21 2184-1212D54 HOSE
21 2184-1212D39 Hose
22 2184-1096D140 HOSE
23 2184-1212D66 HOSE
24 2184-1046D84 Hose
25 2184-1197D188 Hose
25 DS2013325 Hose
26 2184-1196D129 HOSE ORFS1/2-800L
27 2184-1196D130 HOSE UNF13/16-850L
28 2158-1003D4 Protector, hose
29 S8030081 O-RING
29 S8030081 O-RING
30 DS2416010 TEE
30 DS2415008 Adapter
31 121-00010D5 Nut
32 DS2416011 Tee
32 181-00819 Tee
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
