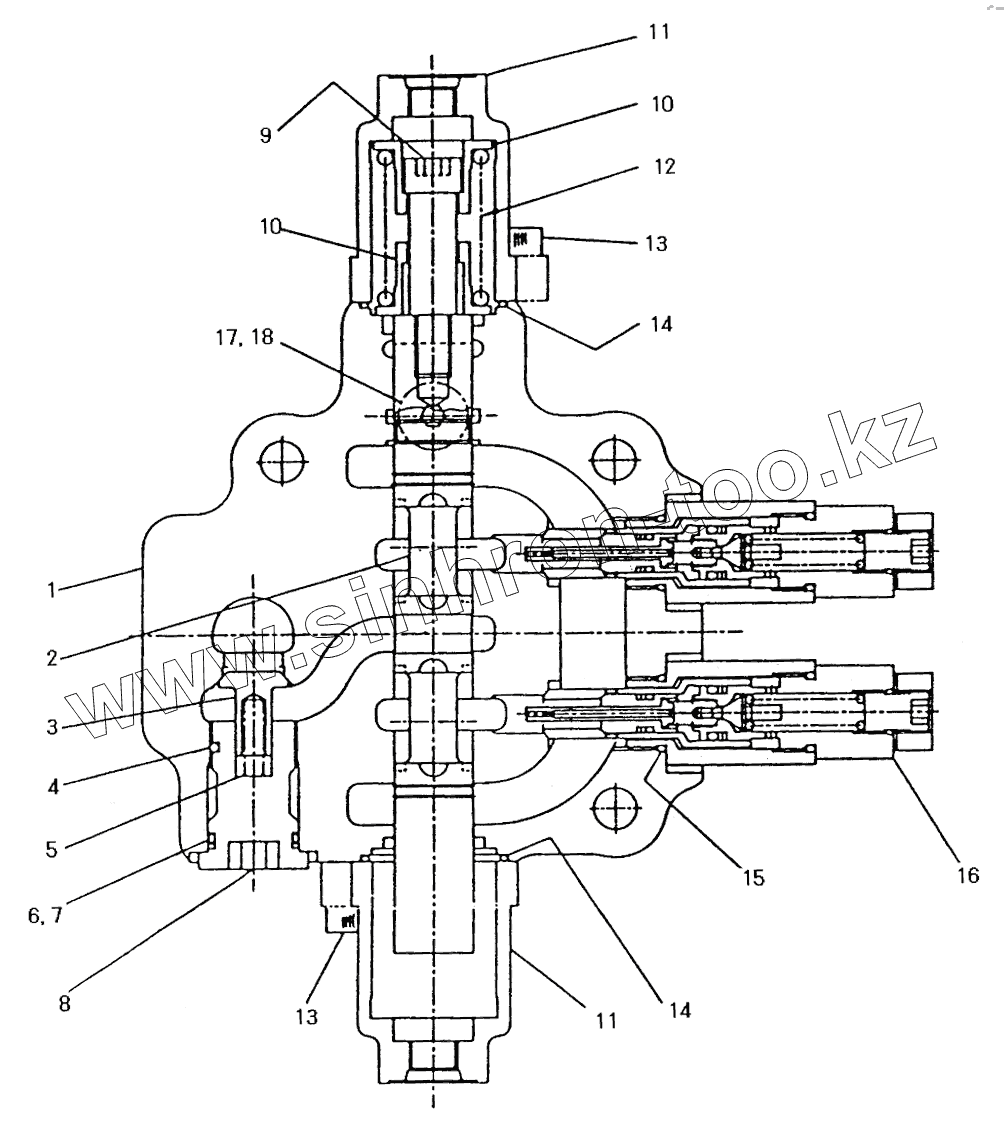

Каталог запасных частей к технике: Doosan SOLAR 170W-V. CONTROL VALVE-ARTI.BOOM (1034-)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
14
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали
2420-9365 2420-9365 Valve, control
1 3501-755 Housing
2 3510-825 D-plunger
3 3513-108 Check
4 1099-000 Chip, nylon
5 3390-101 Spring
6 8202-016 O-ring
7 0859-181 Ring
8 3526-337 Cap
9 3526-418 Cap
10 3531-109 Guide
11 3503-181 Cover
12 3590-306 Spring
13 8072-084 Bolt
14 0201-063 O-ring
15 8202-014 O-ring
16 3537-250 Relief assy
17 8202-009 O-ring
18 0824-051 Cap
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
