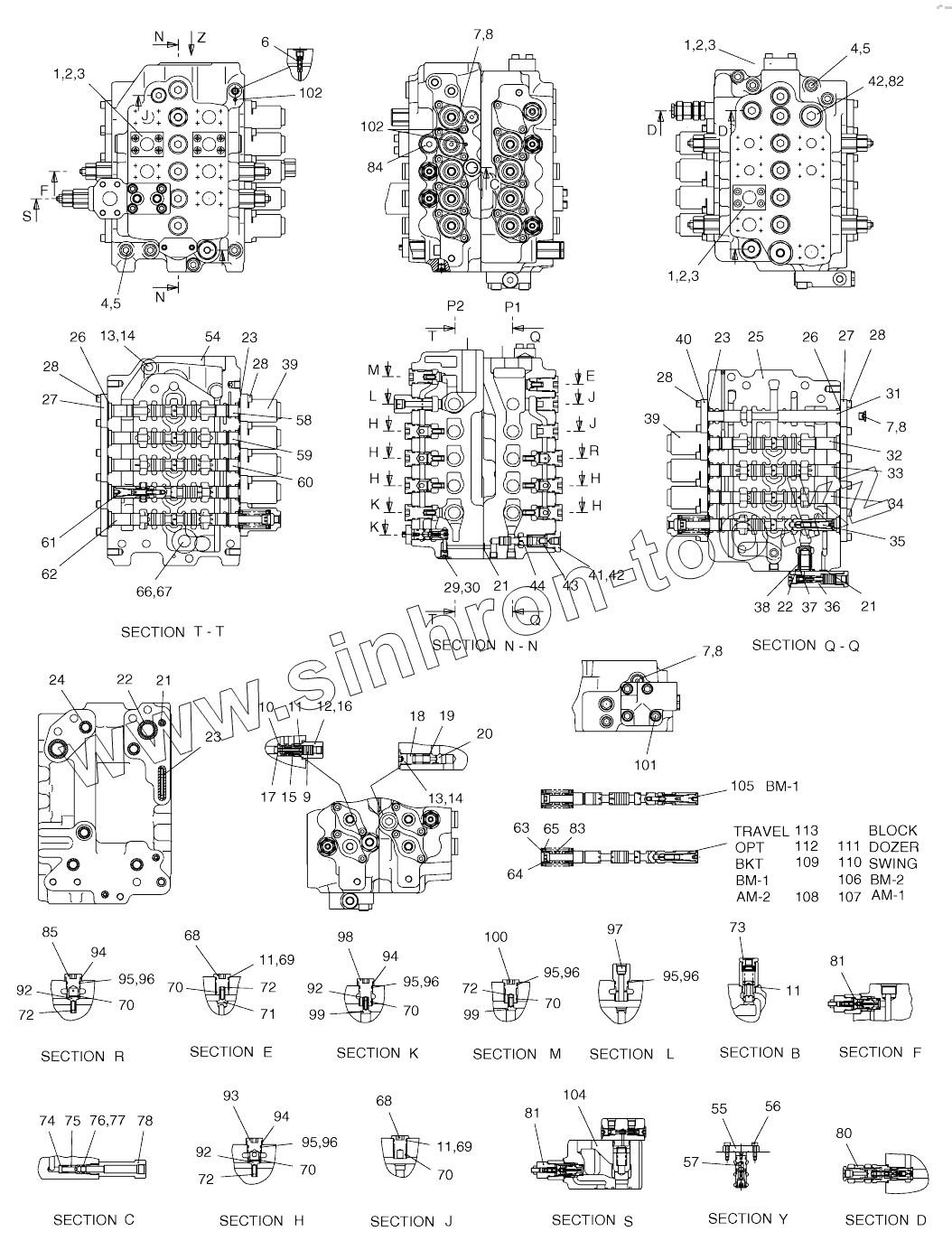

Каталог запасных частей к технике: Doosan SOLAR 170W-V. CONTROL VALVE

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
2
2
3
3
3
4
4
5
5
6
7
7
7
8
8
8
9
10
11
11
11
11
12
13
13
14
14
15
16
17
18
19
20
21
21
21
22
22
23
23
23
24
25
26
26
27
27
28
28
28
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
42
43
44
54
55
56
57
57
58
59
60
61
61
62
63
64
65
66
67
68
68
69
69
70
70
70
70
70
70
71
72
72
72
72
73
74
75
76
77
78
80
81
81
82
83
84
85
92
92
92
93
94
94
94
95
95
95
95
95
96
96
96
96
96
97
98
99
99
100
101
102
102
104
105
105
106
107
108
109
110
111
112
113
Позиция на иллюстрации Заводской номер детали Название детали
426-00054 426-00054 VALVE, CONTROL
1 2181-2434 Flange
2 2180-1217D109 O-ring
3 S2212361 Bolt, socket
4 2120-1487 Bolt, socket
5 S5110802 Washer, spring
6 2415-1012A ORIFICE
7 2430-1058 CAP
8 S8000141 O-RING
9 2409-1059 PISTON
10 2425-1034 Sleeve
11 S8000211 O-RING
12 2430-1103 CAP
13 2430-1050 Cap
14 S8000181 O-RING
15 2424-1265 SPOOL;REGEN
16 2420-1229 Regeneration valve assy, arm
17 2129-1467 SPRING;REGEN
18 2416-1020 Stopper
19 2129-1377 Spring
20 2420-1156 Check
21 S8000101 O-RING
22 S8000341 O-ring
23 2180-1217D67 O-ring
24 S8000221 O-ring
25 423-00039 Housing, left
26 2180-1217D63 O-RING
27 2229-1064 Retainer
28 S2212061 BOLT;SOCKET M10X1.5X25
29 2430-1051 CAP
30 S8000111 O-RING
31 2424-1160 Plunger, block
32 2424-1253 Plunger
33 424-00050 PLUNGER
34 424-00025 PLUNGER
35 424-00028 PLUNGER
36 2430-1064A AM HOLDING VALVE
37 2129-1412 Spring
38 2426-1165 Poppet
39 2430-1105 Cover
40 2229-1035 Retainer
41 2430-1038 Cap
42 S8000291 O-RING
43 2129-1388 Spring
44 2424-1156A Spool, bc
54 2423-1484A Housing, right
55 2229-1043 RETAINER
56 S2204861 BOLT;SOCKET M6X60
57 420-00056 BP ASSY
57 420-00105 Ap assy
58 424-00051 PLUNGER
59 2424-1120 Plunger
60 2424-1415 Plunger
61 424-00023A PLUNGER
61 424-00023 PLUNGER
62 424-00031 PLUNGER
63 2429-1043A Guide, sp
64 2430-1104 Cap, plunger
65 2129-1468 Spring
66 2430-1067 CAP
67 S8000231 O-RING
68 2430-1040 CAP
69 S8060211 RING;BACK UP
70 2420-1138 CHIP;NYLON
71 2420-1136 CHECK
72 2129-1374 SPRING
73 2420-1131 FOOT RELIEF ASS'Y
74 2129-1383 Spring
75 2420-1133 Check
76 2180-1217D50 O-ring
77 2180-1208 Ring, back up
78 2430-1052 Cap
80 2420-1257 Main relief assy
81 2420-1226 OVER LOAD RELIEF ASS'Y
82 2430-1057 Cap
83 2114-1913 Spacer
84 181-00115 Plug assy, over load
85 430-00012 Cap, load check
92 2420-1238 Check
93 2430-1046A Cap
94 2114-1691 Spacer
95 S8060261 Ring, back up
96 S8000261 O-ring
97 2430-1094 Cap
98 2430-1045 Cap
99 2420-1139 Check
100 2430-1049 Cap
101 S2215261 BOLT;SOCKET
102 2181-2432 Expander
104 2420-1209A BM HOLDING VALVE
105 424-00022 PLUNGER
105 424-00022A PLUNGER
106 424-00026 PLUNGER
107 424-00027 PLUNGER
108 424-00030 PLUNGER
109 2424-1416 Plunger assy
110 424-00052 PLUNGER
111 2424-1273 Plunger
112 2424-1275 Plunger, d assy
113 424-00053 PLUNGER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
