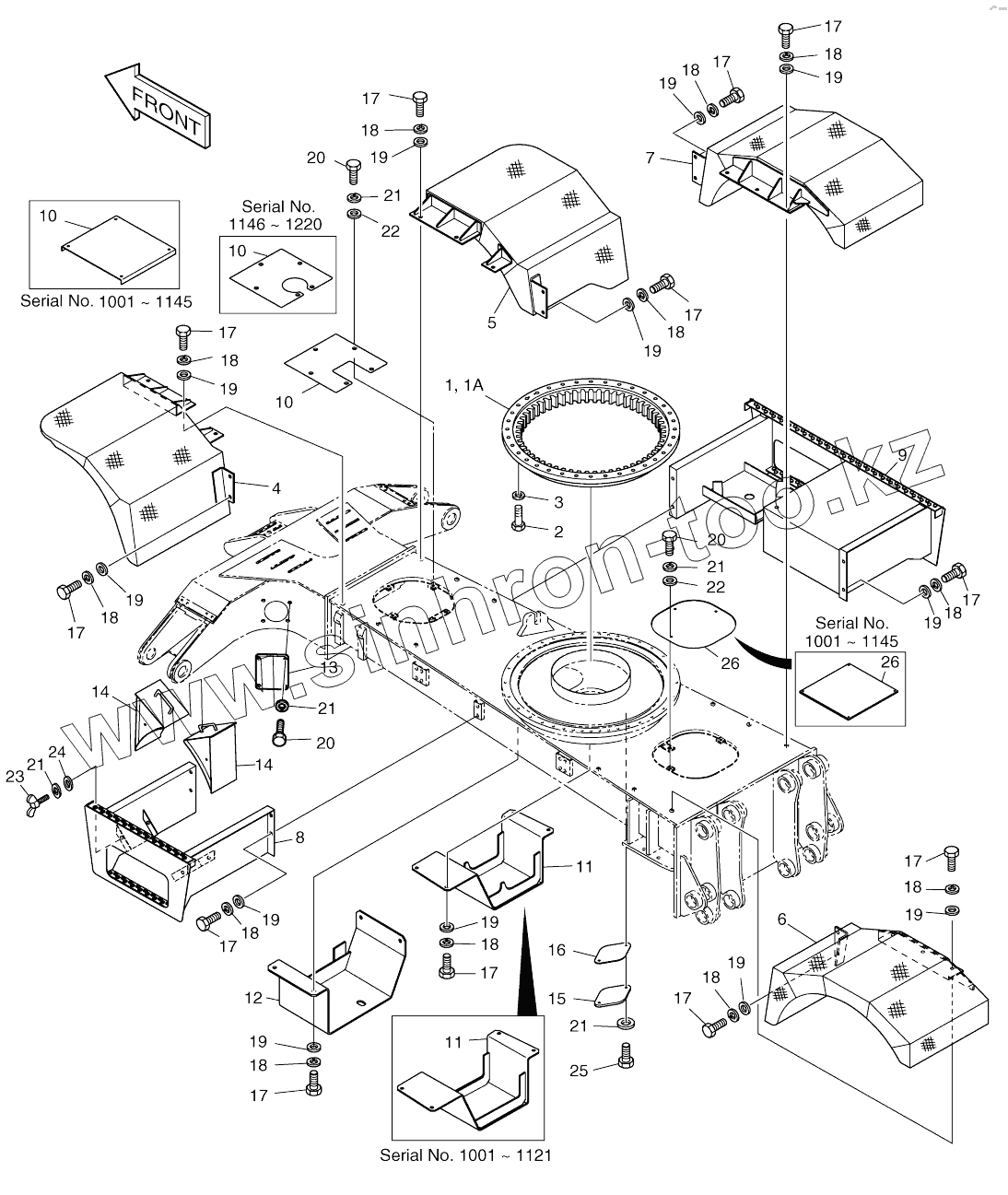

Каталог запасных частей к технике: Doosan SOLAR 170W-V. CHASSIS COMPONENTS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1A
2
2
3
4
4
5
5
6
6
7
7
8
9
10
10
10
10
10
10
11
11
11
11
11
11
11
11
12
12
13
14
14
15
16
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
20
20
20
20
20
20
21
21
21
21
21
21
21
21
21
21
21
21
22
22
22
22
23
24
25
26
26
26
26
Позиция на иллюстрации Заводской номер детали Название детали
2230-1054A 2230-1054A CHASSIS COMPONENTS
1 109-00028B BEARING, SWING
1 109-00028C BEARING;SWING
1A 180-00297D3 SEAL 5MM
2 S0770061 Bolt
2 S0770066 Bolt
3 2114-9012 Washer, harden
4 2627-1790A FENDER, FRONT
4 2627-1014C FENDER, FRONT
5 2627-1791A FENDER, FRONT
5 2627-1015C FENDER, FRONT
6 2627-1792A FENDER, REAR
6 2627-1016B FENDER, REAR
7 2627-1793A FENDER, REAR
7 2627-1017B FENDER, REAR
8 2625-1236A STEP
9 2625-1237B STEP
10 2627-1794A COVER
10 621-02250 COVER
10 621-02250A COVER
11 2627-1795B COVER, MOTOR
11 2627-1795C COVER, MOTOR
12 621-00239A COVER, T/M
12 621-00239B COVER, T/M
13 2213-4026 Cover
14 2542-1002A Chock, wheel
15 2403-1002 COVER
16 2180-1017A PACKING
17 S0521451 BOLT M16X2.0X40
17 S0521456 Bolt
18 S5102901 WASHER;SPRING
19 S5010913 WASHER M16
19 2114-1058D2 WASHER
20 S0511853 BOLT M10X1.5X20
20 S0511853 BOLT M10X1.5X20
21 S5102603 WASHER;SPRING M10
21 S5102603 WASHER;SPRING M10
22 S5010613 WASHER;PLAIN
22 S5010613 WASHER;PLAIN
23 S3056253 Bolt, wing
24 2114-1058D1 Washer
25 S0512053 BOLT M10X1.5X25
26 621-00304 COVER
26 621-02270 Cover
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
