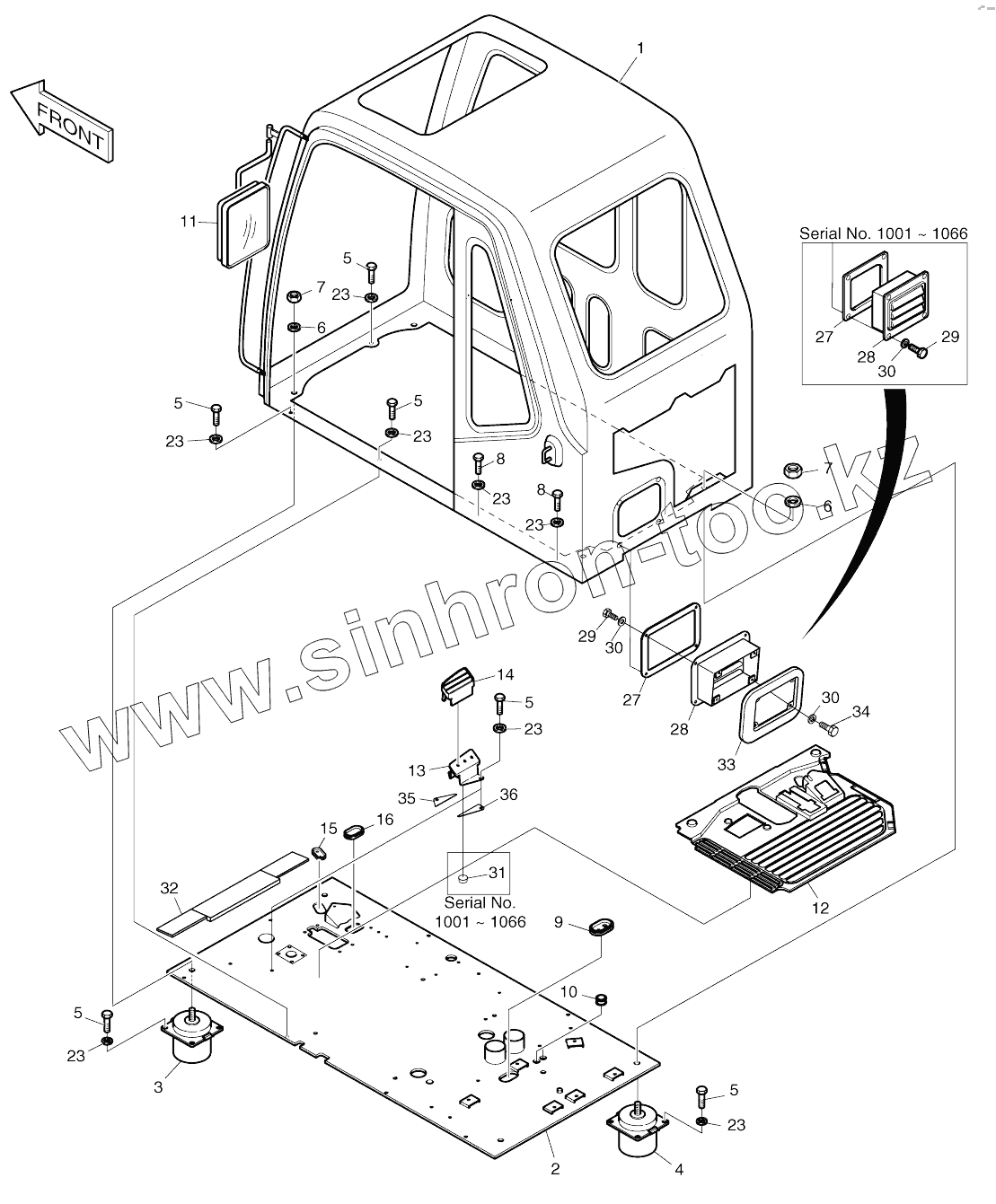

Каталог запасных частей к технике: Doosan SOLAR 170W-V. CABIN-WINDOW GUARD

Тип техники

Марка

Модель

Схема

622-00011E

622-00011C

622-00011J

622-00011H

1

1

1

1

2

2

3

4

5

5

5

5

5

5

6

6

7

7

8

8

9

10

11

11

12

13

14

15

16

23

23

23

23

23

23

23

23

27

27

28

28

28

28

29

29

30

30

30

30

30

30

30

30

31

32

33

34

35

36

Позиция на иллюстрации	Заводской номер детали		Название детали
622-00011E	622-00011E		Cabin, window guard
622-00011C	622-00011C		Cabin, window guard
622-00011J	622-00011J		Cabin, window guard
622-00011H	622-00011H		Cabin, window guard
1	2623-1268F1E		CABIN ASSY
1	2623-1268F1H		Cabin
1	2623-1268F1K		Cabin
1	2623-1268F1L		Cabin
2	621-00423		Plate, floor
2	621-00423B		Plate, floor
3	161-00010		CABIN MOUNT;FRONT
4	161-00011		CABIN MOUNT;REAR
5	2120-2166D2		BOLT M10X1.5X25
6	2114-1058D2		WASHER
7	2121-9007		NUT
8	2120-2166D3		BOLT M10X1.5X65
9	2160-1308		BUSHING;RUBBER
10	2160-1004D48		BUSHING;RUBBER
11	903-00052		MIRROR;MAIN
11	2903-9012		Mirror, main
12	2161-2217		Mat, floor
13	2197-1704A		BRACKET;FOOT REST(L.H)
14	2161-2216		COVER;FOOT REST(L.H)
15	2160-1313		Bushing, rubber
16	2160-1312		Bushing, rubber
23	2114-1898D1		WASHER
27	2161-2317		RUBBER;PLATE
28	621-01159		PLATE;COVER
28	2213-1115		Plate, cover
29	2120-2166D6		BOLT M6X1.0X16
30	2114-1898D3		WASHER
30	2114-1898D3		WASHER
31	2161-2487		Cap
32	2161-2506		Mat, front
33	621-01160		COVER;FRESH AIR DUCT
34	2120-2166D19		BOLT M6X1.0X12
35	161-00329		RUBBER;DAMPER(L.H)
36	161-00330		RUBBER;DAMPER(L.H)
