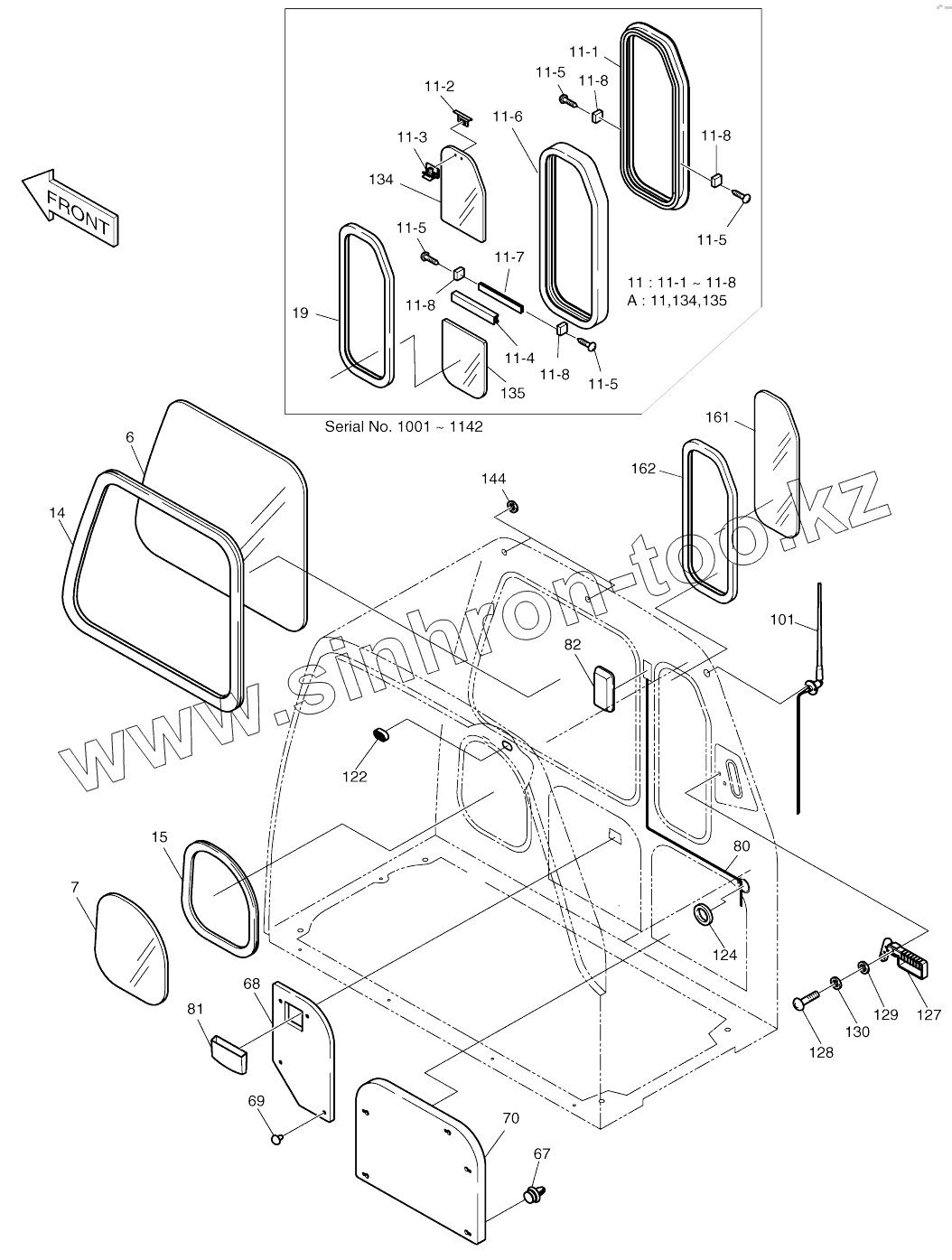

Каталог запасных частей к технике: Doosan SOLAR 170W-V. CABIN (3)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
6
7
11-1
11-2
11-3
11-4
11-5
11-5
11-5
11-5
11-6
11-7
11-8
11-8
11-8
11-8
14
15
19
67
68
69
70
80
81
82
101
122
124
127
128
129
130
134
135
144
144
161
162
Позиция на иллюстрации Заводской номер детали Название детали
2622-1429L 2622-1429L CABIN ASSY
2622-1429N 2622-1429N Cabin assy
2622-1429Q 2622-1429Q Cabin assy
2622-1429R 2622-1429R Cabin assy
A 622-00018 Sash assy
6 2903-1210 Glass, upper
7 2903-1211 Glass, lower
11 2622-9029 Sash assy
11-1 2622-6015 Sash
11-2 STOPPER Stopper
11-3 2123-6119 DOOR LOCK
11-4 2731-6004 Bar, seal
11-5 2622-6011-04 Screw
11-6 2161-6062 Run channer
11-7 2731-6005 Bar, center
11-8 2161-6063 STOPPER;CLASS
14 2198-1056 H-rubber
15 2198-1057 H-rubber, rear
19 2161-2228 Finisher, sash
67 2124-1607 TRIM CLIP
68 2161-2223A Pad, front
69 2124-1608 Clip, tree
70 2161-2224A Pad, rear
80 2530-1610 Harness, room lamp
81 2627-1162 Box
82 2534-9063 LAMP;ROOM
101 541-00005 ANTENNA
122 2110-1347 BUSH 135L
124 2110-1349 BUSH;RUBBER
127 2199-9058 HAMMER
128 S3458582 SCREW M4X0.7X12
129 S5000111 WASHER;PLAIN M4
130 S5102101 WASHER;SPRING M4
134 2903-1242 Glass
135 2903-1218 Glass
144 2160-1310 BUSHING;RUBBER
144 2160-1310 BUSHING;RUBBER
161 903-00060 GLASS;R.H
162 198-00044 RUBBER;H
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
