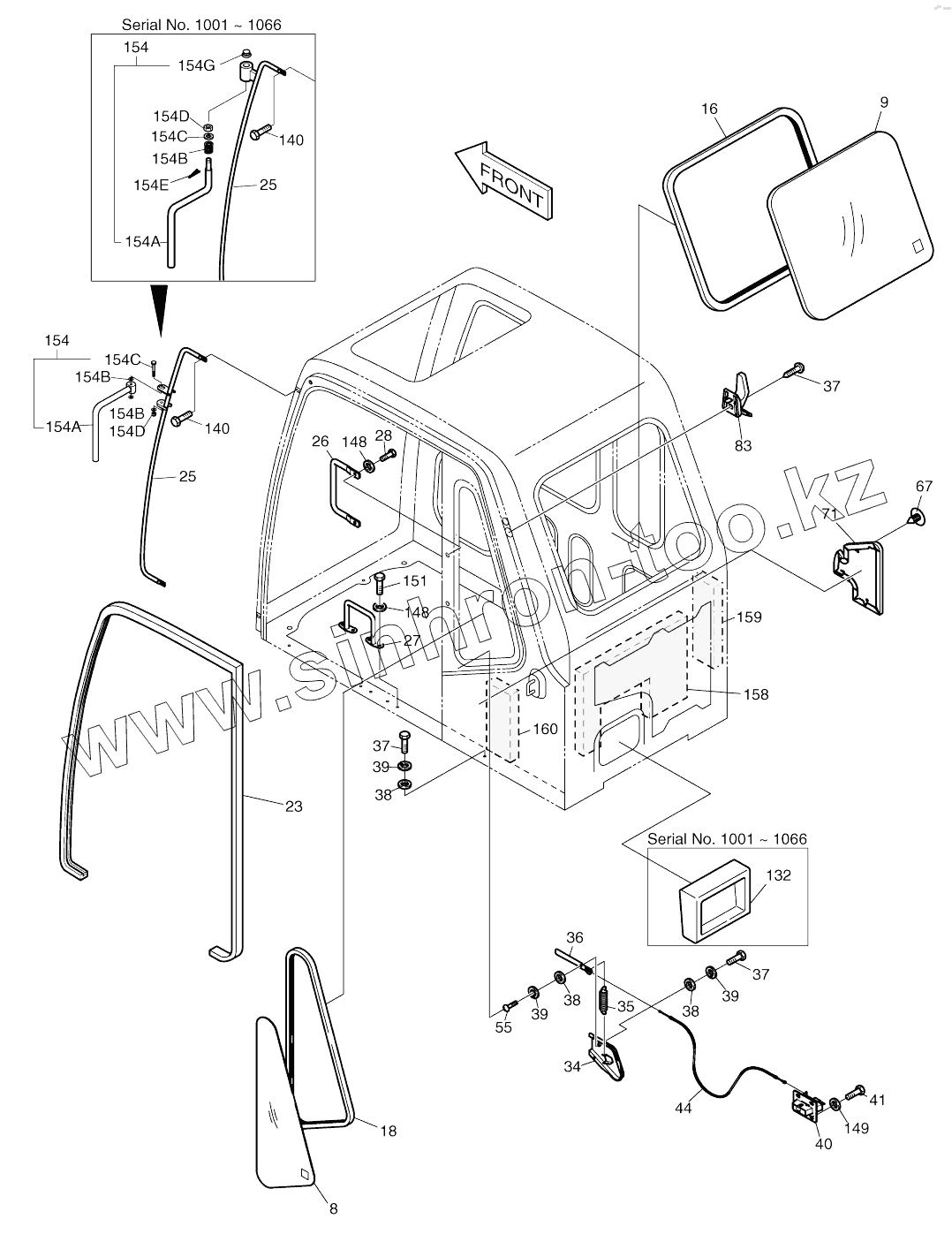

Каталог запасных частей к технике: Doosan SOLAR 170W-V. CABIN (2)
8
9
16
18
23
25
25
26
27
28
34
35
36
37
37
37
38
38
38
39
39
39
40
41
44
55
67
71
83
132
140
140
148
148
149
151
154
154
154A
154A
154B
154B
154B
154B
154C
154C
154D
154D
154E
154G
154
154
154A
154A
154B
154B
154B
154B
154C
154C
154D
154D
158
159
160
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2622-1429L | 2622-1429L | CABIN ASSY | |
| 2622-1429N | 2622-1429N | Cabin assy | |
| 2622-1429Q | 2622-1429Q | Cabin assy | |
| 2622-1429R | 2622-1429R | Cabin assy | |
| 8 | 2903-1212 | GLASS(L.H) | |
| 9 | 2903-1213 | GLASS;REAR | |
| 16 | 2198-1058 | H-RUBBER 2590L | |
| 18 | 2198-1055 | S-RUBBER;REAR(L.H) | |
| 23 | 2162-1064A | STRIP;WEATHER 3500L | |
| 25 | 172-00027 | Handle, front | |
| 26 | 2172-1108 | Handle, center | |
| 27 | 2172-1109 | HANDLE;LOWER(L.H) | |
| 28 | 2120-2166D1 | BOLT M10X1.5X30 | |
| 34 | 2197-1639A | BRACKET;LEVER CASE | |
| 35 | 2129-1446 | SPRING | |
| 36 | 2133-2014 | LEVER;CATCH DOOR | |
| 37 | S3450973 | SCREW M6X1.0X16 | |
| 38 | S5010313 | WASHER;PLAIN | |
| 39 | S5102303 | WASHER;SPRING M6 | |
| 40 | 2125-9055 | CATCH;DOOR ASM | |
| 41 | 2120-2166D5 | BOLT M8X1.25X20 | |
| 44 | 2127-1002 | Wire, release | |
| 55 | S3450953 | SCREW M6X1.0X12 | |
| 67 | 2124-1607 | TRIM CLIP | |
| 71 | 2161-2225A | Pad | |
| 83 | 2150-1133 | HOOK;COAT | |
| 132 | 2180-1268 | Seal sponge, air | |
| 140 | 2120-2150D1 | BOLT M10X1.5X25 | |
| 148 | 2114-1898D1 | WASHER | |
| 149 | 2114-1898D2 | WASHER M8 | |
| 151 | 2120-2166D2 | BOLT M10X1.5X25 | |
| 154 | 623-00017 | Stay | |
| 154A | 145-00018 | Stay | |
| 154B | 129-00085 | Spring | |
| 154C | WASHER | Washer | |
| 154D | S4012533 | NUT M8X1.25 | |
| 154E | S5741080 | Pin, spring | |
| 154G | 2161-2487 | Cap | |
| 154 | 623-00023 | STAY;SIDE MIRROR | |
| 154A | 623-00024 | STAY | |
| 154B | 2114-1898D16 | WASHER | |
| 154C | 2120-2166D40 | BOLT M10X1.5X70 | |
| 154D | 2121-1311D5 | NUT;CAP M10X1.5 | |
| 158 | 161-00317 | FOAM;POLYURETHANE | |
| 159 | 161-00318 | FOAM;POLYURETHANE | |
| 160 | 161-00319 | FOAM;POLYURETHANE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
