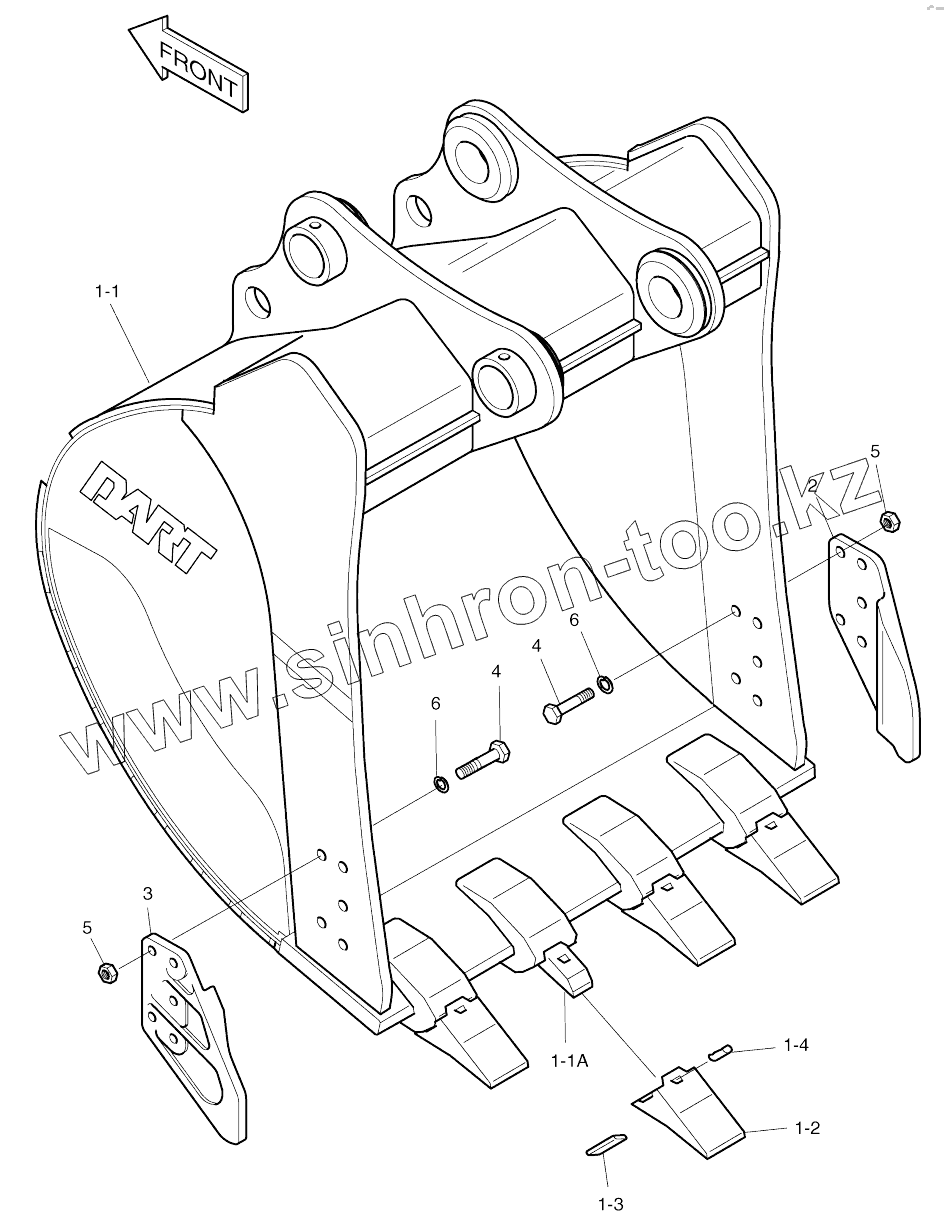

Каталог запасных частей к технике: Doosan SOLAR 170W-V. BUCKET-0.60M3 (36")-VERTICAL PIN

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
704-00009
704-00009
1-1
1-1A
1-2
1-3
1-4
2
3
4
4
5
5
6
6
Позиция на иллюстрации Заводской номер детали Название детали
704-00009 704-00009 BUCKET ASS'Y-0.60m3(H.D)
1 704-00010 BUCKET SUB ASS'Y-0.60m3
1-1 BUCKET Bucket
1-1A 2713-6076 ADAPTER;TOOTH
1-2 2713-9060 POINT;TOOTH
1-3 2705-6032 PIN;LOCKING
1-4 2705-6033 PIN;RUBBER
2 2713-1059A CUTTER;SIDE(R.H)
3 2713-1060A CUTTER;SIDE(L.H)
4 S0574861 BOLT M24X3.0X75
5 S4013333 NUT M24
6 2114-1831 WASHER;HARDEN
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
