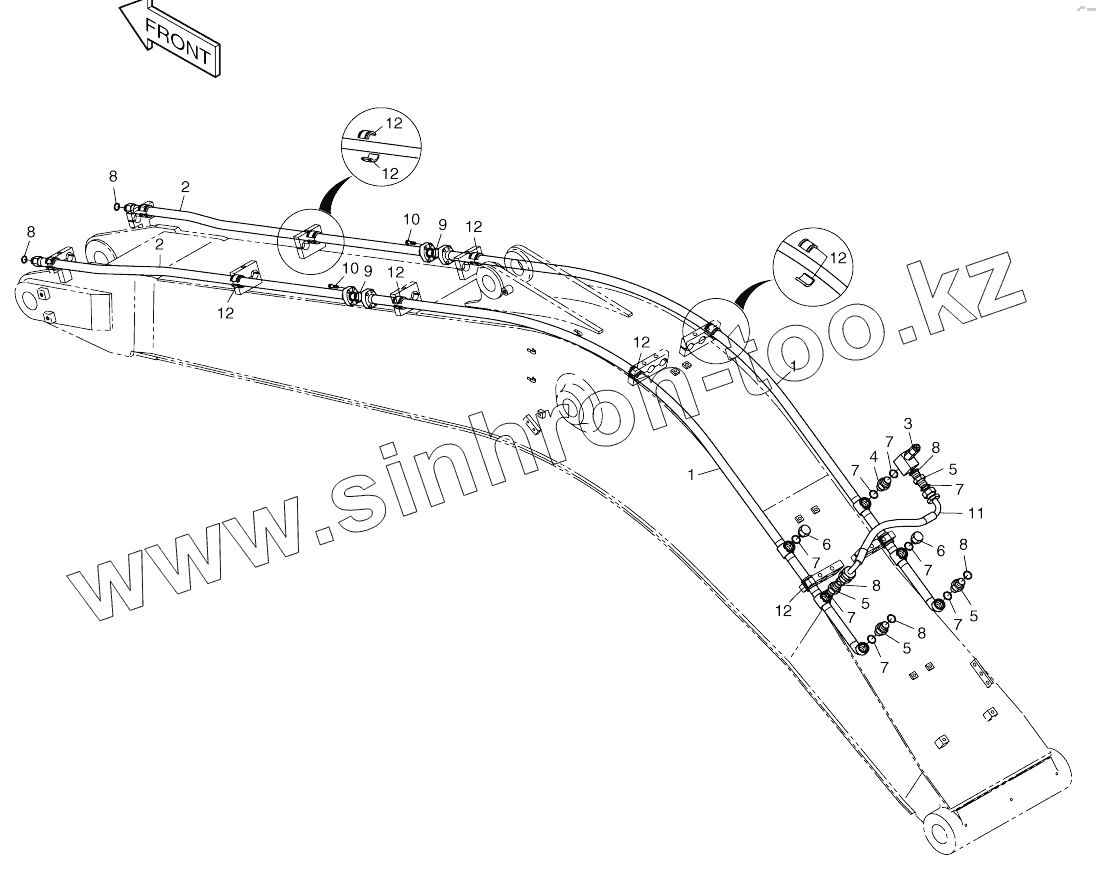

Каталог запасных частей к технике: Doosan SOLAR 170W-V. BOOM PIPING-ONE AND TWO WAY

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
5
5
5
6
6
7
7
7
7
7
7
7
7
8
8
8
8
8
8
9
9
10
10
10
10
10
10
11
12
12
12
12
12
12
12
12
Позиция на иллюстрации Заводской номер детали Название детали
400-00189 400-00189 BOOM PIPING-ONE AND TWO WAY
1 140-00149 PIPE
2 140-00150 PIPE
3 2420-9627 Valve, relief
3 2420-9627A VALVE;RELIEF
4 2181-2818 ADAPTER;SP
5 2181-4133D6 ADAPTER PFO1-UNF1 7/16
6 2181-1950D9 PLUG PFO1
7 S8000291 O-RING
8 S8030161 O-RING
9 2180-1026D19 O-RING
10 S2212461 BOLT;HEX
10 S2212466 BOLT;SOCKET M10X1.5X40
11 2184-1198D55 HOSE PF1-450L
12 2161-2267A RUBBER
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
