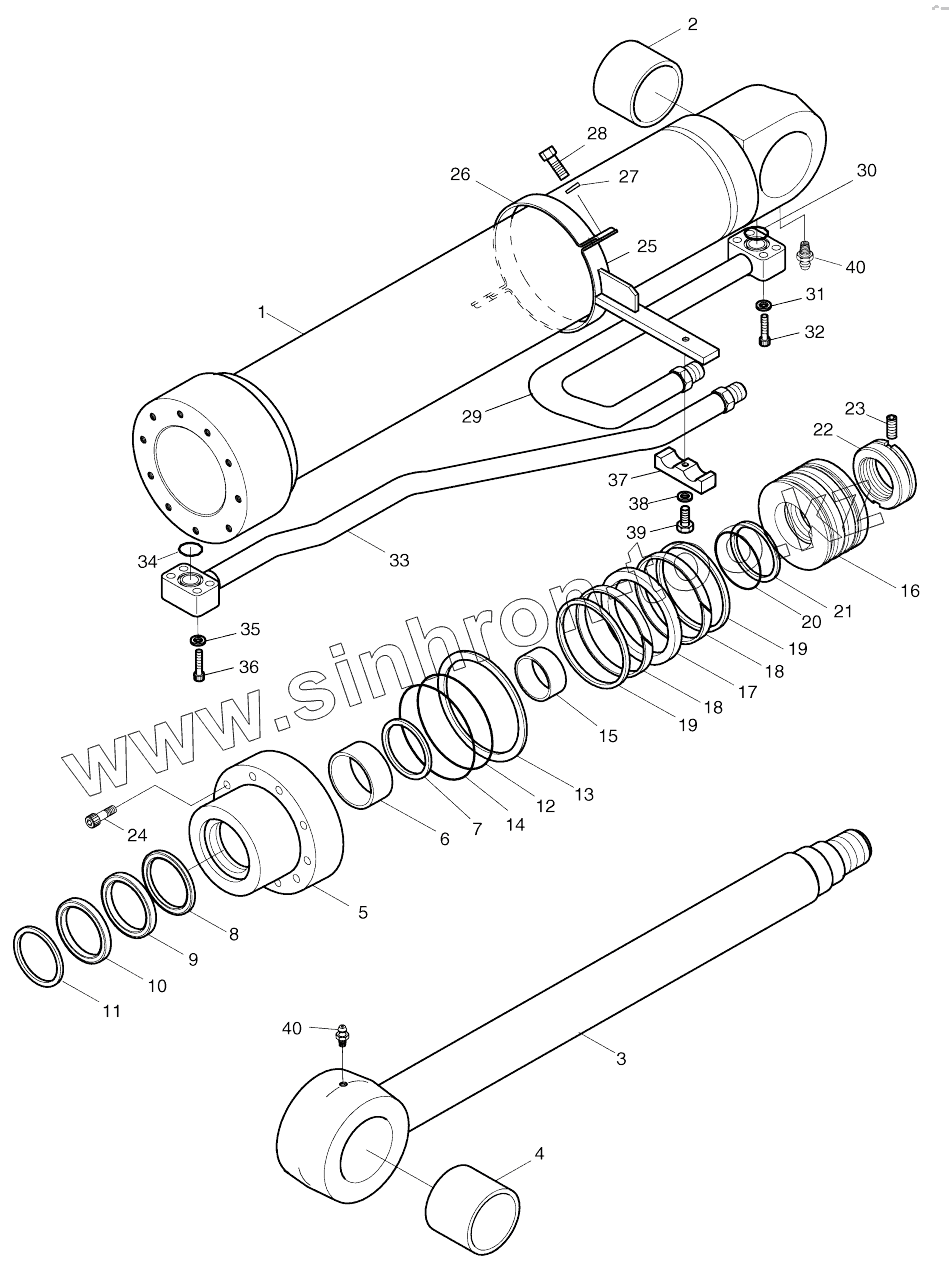

Каталог запасных частей к технике: Doosan SOLAR 170W-V. BOOM CYLINDER-R.H.

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2440-9345A
2440-9345A
2440-9232KT
2440-9232KT
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
40
Позиция на иллюстрации Заводской номер детали Название детали
2440-9345A 2440-9345A CYLINDER, BOOM
2440-9232KT 2440-9232KT SEAL KIT;BOOM CYL.
1 53B539-0 TUBE ASS'Y
2 03B205-1 BUSH;STEEL
3 53B540-0 ROD ASS'Y
4 03B205-1 BUSH;STEEL
5 53B607-0 COVER, ROD
6 E8412908 BUSH;DD
7 00M312-0 RING;RETAINING
8 E5500260 SEAL;BUFFER
9 E5303040 PACKING;U
10 E6020260 WIPER;DUST
11 00M313-0 RING;RETAINING
12 E6311581 O-RING
13 53U237-0 RING;BACK UP
14 E6311621 O-RING
15 00C304-0 RING;CUSHION
16 53A349-1 PISTON
17 E5130250 SEAL;SLIPPER
18 00Z104-0 RING;WEAR
19 00R727-0 RING;SLYD
20 E6490086 O-RING
21 53A387-0 RING;BACK UP
22 80B485-2 NUT;PISTON
23 E1330544 SCREW
24 E0502139 BOLT;SOCKET
25 53B542-0 PIPE BAND ASS'Y
26 53U384-0 BAND;PIPE
27 E3110102 WASHER;SPRING
28 E0020673 BOLT;HEX.
29 53B543-0 PIPE ASS'Y-H
30 E6300621 O-RING
31 E3110102 WASHER;SPRING
32 E0501246 BOLT;SOCKET
33 53B545-0 PIPE ASS'Y-R
34 E6300621 O-RING
35 E3110102 WASHER;SPRING
36 E0501246 BOLT;SOCKET
37 00C256-0 CLAMP;PIPE
38 E3110112 WASHER;SPRING
39 E0021022 BOLT;HEX
40 E8841022 NIPPLE;GREASE
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
